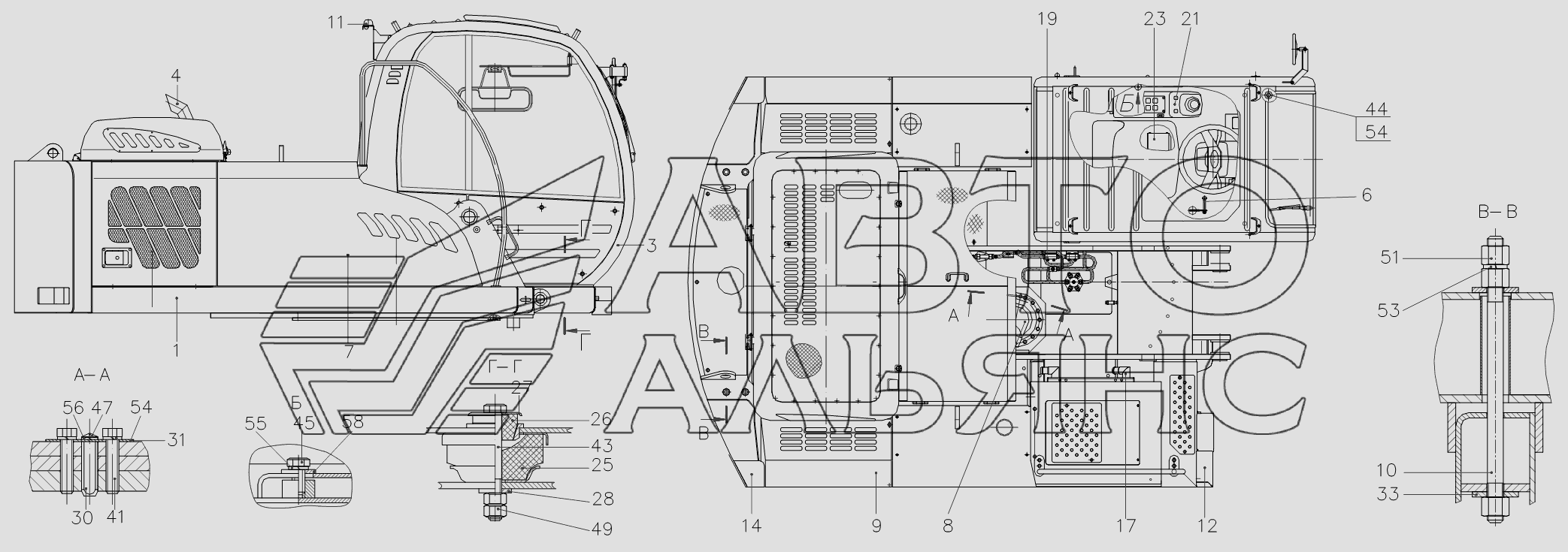

314-90-20.00.000 Платформа поворотная с механизмами ЕК-14-90. Каталог 2011г.

314-90-00.00.000 Экскаватор пневмоколесный гидравлический ЕК14-90 ЕК-14-90 312-20-02.00.000-50 Кабина ЕК-14-90

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Платформа поворотная

Заводской номер: 314-25-01.00.000 Количество на модель: 1
314-25-01.00.000
1
3

Номер детали на чертеже:

3

Кабина

Заводской номер: 312-20-02.00.000-50 Количество на модель: 1
312-20-02.00.000-50
1
5

Номер детали на чертеже:

5

Установка силовая

Заводской номер: 314-22-04.00.000-10 Количество на модель: 1
314-22-04.00.000-10
1
6

Номер детали на чертеже:

6

Установка стопора

Заводской номер: 312-20-05.00.000 Количество на модель: 1
312-20-05.00.000
1
7

Номер детали на чертеже:

7

Установка бака топливного

Заводской номер: 314-20-06.40.000 Количество на модель: 1
314-20-06.40.000
1
8

Номер детали на чертеже:

8

Механизм поворота

Заводской номер: ЕК14.07.00.000-32 Количество на модель: 1
ЕК14.07.00.000-32
1
9

Номер детали на чертеже:

9

Капот

Заводской номер: 314-20-10.40.000 Количество на модель: 1
314-20-10.40.000
1
10

Номер детали на чертеже:

10

Болт

Заводской номер: 314-02-20.00.030 Количество на модель: 4
314-02-20.00.030
4
11

Номер детали на чертеже:

11

Установка кронштейна номерного знака

Заводской номер: 314-20-20.00.100 Количество на модель: 1
314-20-20.00.100
1
12

Номер детали на чертеже:

12

Установка фарных блоков

Заводской номер: 314-20-20.00.400 Количество на модель: 1
314-20-20.00.400
1
14

Номер детали на чертеже:

14

Противовес

Заводской номер: 314-20-20.15.000-90 Количество на модель: 1
314-20-20.15.000-90
1
17

Номер детали на чертеже:

17

Гидрооборудование на поворотной платформе

Заводской номер: 314-90-80.00.000 Количество на модель: 1
314-90-80.00.000
1
19

Номер детали на чертеже:

19

Пневмооборудование на поворотной платформе

Заводской номер: 314-23-81.00.000 Количество на модель: 1
314-23-81.00.000
1
21

Номер детали на чертеже:

21

Управление экскаватором

Заводской номер: 312-20-86.90.000-10 Количество на модель: 1
312-20-86.90.000-10
1
23

Номер детали на чертеже:

23

Установка отопителя и подогревателя

Заводской номер: 314-20-87.61.000 Количество на модель: 1
314-20-87.61.000
1
25

Номер детали на чертеже:

25

Амортизатор

Заводской номер: 005-04-04.00.007 Количество на модель: 4
005-04-04.00.007
4
26

Номер детали на чертеже:

26

Амортизатор

Заводской номер: 005-04-04.00.008 Количество на модель: 4
005-04-04.00.008
4
27

Номер детали на чертеже:

27

Крышка

Заводской номер: 005-04-04.00.009 Количество на модель: 4
005-04-04.00.009
4
28

Номер детали на чертеже:

28

Шайба

Заводской номер: 005-04-04.00.010 Количество на модель: 8
005-04-04.00.010
8
30

Номер детали на чертеже:

30

Штифт

Заводской номер: 13.01.00.001-85 Количество на модель: 2
13.01.00.001-85
2
31

Номер детали на чертеже:

31

Планка

Заводской номер: 13.01.00.002-85 Количество на модель: 2
13.01.00.002-85
2
33

Номер детали на чертеже:

33

Шайба

Заводской номер: 314-02-20.00.002 Количество на модель: 8
314-02-20.00.002
8
41

Номер детали на чертеже:

41

Болт

Заводской номер: М16-6gх70.109.20Г2Р.016 Количество на модель: 16
М16-6gх70.109.20Г2Р.016
16
43

Номер детали на чертеже:

43

Болт

Заводской номер: М16-6gх125.109.40Х.016 Количество на модель: 4
М16-6gх125.109.40Х.016
4
44

Номер детали на чертеже:

44

Болт

Заводской номер: М16-6gх35.109.40Х.016 Количество на модель: 4
М16-6gх35.109.40Х.016
4
45

Номер детали на чертеже:

45

Болт

Заводской номер: М12-6gх30.58.016 Количество на модель: 1
М12-6gх30.58.016
1
47

Номер детали на чертеже:

47

Винт

Заводской номер: В.М6-6gх14.58.016 Количество на модель: 2
В.М6-6gх14.58.016
2
49

Номер детали на чертеже:

49

Гайка

Заводской номер: М16-6Н.5.016 Количество на модель: 8
М16-6Н.5.016
8
51

Номер детали на чертеже:

51

Гайка

Заводской номер: М24-7Н.10.40Х.016 Количество на модель: 8
М24-7Н.10.40Х.016
8
53

Номер детали на чертеже:

53

Шайба

Заводской номер: 24.65Г.016 Количество на модель: 4
24.65Г.016
4
54

Номер детали на чертеже:

54

Шайба

Заводской номер: 16.65Г.016 Количество на модель: 20
16.65Г.016
20
55

Номер детали на чертеже:

55

Шайба

Заводской номер: 12.65Г.016 Количество на модель: 2
12.65Г.016
2
56

Номер детали на чертеже:

56

Шайба

Заводской номер: 6.65Г.016 Количество на модель: 2
6.65Г.016
2
58

Номер детали на чертеже:

58

Шайба

Заводской номер: С12.01.08кп.019 Количество на модель: 2
С12.01.08кп.019
2
59

Номер детали на чертеже:

59

Шайба

Заводской номер: С6.01.08кп.019 Количество на модель: 2
С6.01.08кп.019
2
61

Номер детали на чертеже:

61

Состав

Заводской номер: Анагерм103 Количество на модель:
Анагерм103
