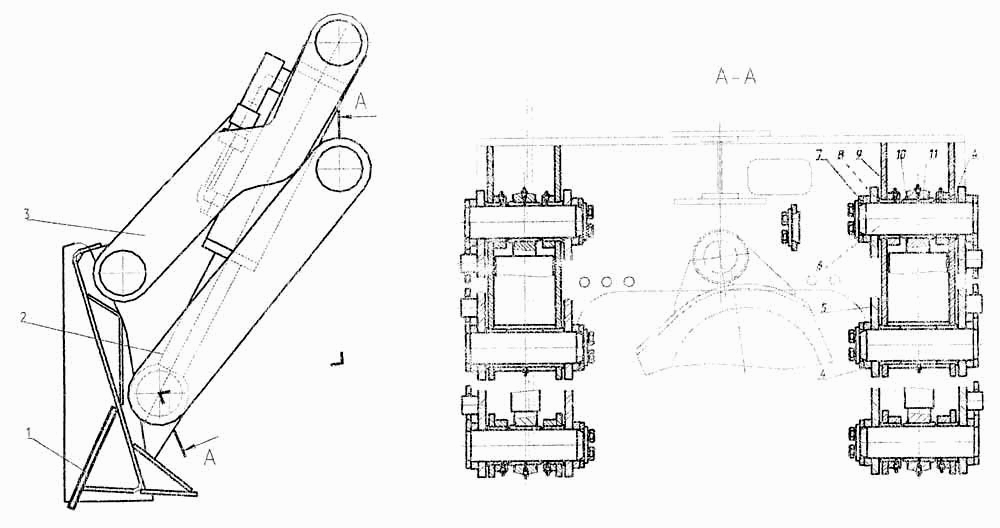

Установка отвала ЕК-12. Каталог 2005г.

Ковш ЕК-12 Экскаватор пневмоколесный гидравлический ЕК-12 ЕК-12

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Отвал

Заводской номер: 312-04-50.70.100 Количество на модель: 1
312-04-50.70.100
1
2

Номер детали на чертеже:

2

Тяга нижняя правая

Заводской номер: 312-04-50.70.400 Количество на модель: 1
312-04-50.70.400
1
3

Номер детали на чертеже:

3

Тяга верхняя правая

Заводской номер: 312-04-50.70.200 Количество на модель: 1
312-04-50.70.200
1
4

Номер детали на чертеже:

4

Втулка

Заводской номер: 312-04-50.70.001 Количество на модель: 16
312-04-50.70.001
16
5

Номер детали на чертеже:

5

Тяга нижняя левая

Заводской номер: 312-04-50.70.4-01 Количество на модель: 1
312-04-50.70.4-01
1
6

Номер детали на чертеже:

6

Гидрооборудование

Заводской номер: 312-04-50.70.600 Количество на модель: 1
312-04-50.70.600
1
7

Номер детали на чертеже:

7

Пневмоуправление на ходовой раме

Заводской номер: 312-04-82.50.000 Количество на модель: 8
312-04-82.50.000
8
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 314-02-70.00.003 Количество на модель: 8
314-02-70.00.003
8
9

Номер детали на чертеже:

9

Тяга верхняя левая

Заводской номер: 312-04-50.70.200-01 Количество на модель: 1
312-04-50.70.200-01
1
10

Номер детали на чертеже:

10

Масленка

Заводской номер: 19853.1,3-01 Количество на модель: 16
19853.1,3-01
16
11

Номер детали на чертеже:

11

Втулка

Заводской номер: 312-04-50.70.002 Количество на модель: 4
312-04-50.70.002
4
