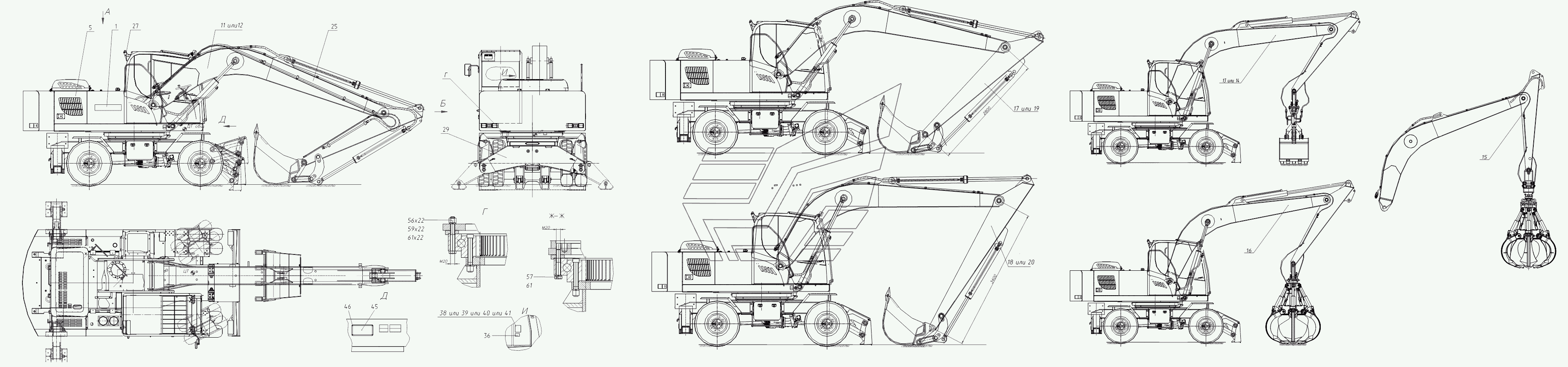

318920000000 00 Экскаватор пневмоколесный гидравлический TVEX-180W TVEX-180W. Каталог 2015г.

Перечень сборочных единиц TVEX-180W 318920000000 00 Экскаватор пневмоколесный гидравлический TVEX-180W TVEX-180W

Вид отображения:

Детали справа

По ширине экрана

1

2

5

11

12

13

14

15

16

17

18

19

20

23

25

27

29

31

36

38

39

40

41

45

46

47

48

49

50

56

57

59

61

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Установка наклеек

Заводской номер: 31892000086000 Количество на модель: 1

31892000086000

1

2

Номер детали на чертеже:

2

Установка поддонов

Заводской номер: 31892000100000 Количество на модель: 1

31892000100000

1

5

Номер детали на чертеже:

5

Платформа поворотная с механизмами

Заводской номер: 31892200000000 Количество на модель: 1

31892200000000

1

11

Номер детали на чертеже:

11

Рабочее оборудование обратной лопаты

Заводской номер: 31890210000000 Количество на модель: 1

31890210000000

1

12

Номер детали на чертеже:

12

Рабочее оборудование обратной лопаты

Заводской номер: 31890210000090 Количество на модель: 1

31890210000090

1

13

Номер детали на чертеже:

13

Рабочее оборудование обратной лопаты

Заводской номер: 31890210000070 Количество на модель: 1

31890210000070

1

14

Номер детали на чертеже:

14

Рабочее оборудование обратной лопаты

Заводской номер: 31890210000071 Количество на модель: 1

31890210000071

1

15

Номер детали на чертеже:

15

Рабочее оборудование обратной лопаты

Заводской номер: 31890210000072 Количество на модель: 1

31890210000072

1

16

Номер детали на чертеже:

16

Рабочее оборудование обратной лопаты

Заводской номер: 31890210000073 Количество на модель: 1

31890210000073

1

17

Номер детали на чертеже:

17

Рабочее оборудование обратной лопаты

Заводской номер: 31890210000010 Количество на модель: 1

31890210000010

1

18

Номер детали на чертеже:

18

Рабочее оборудование обратной лопаты

Заводской номер: 31890210000020 Количество на модель: 1

31890210000020

1

19

Номер детали на чертеже:

19

Рабочее оборудование обратной лопаты

Заводской номер: 31890210000011 Количество на модель: 1

31890210000011

1

20

Номер детали на чертеже:

20

Рабочее оборудование обратной лопаты

Заводской номер: 31890210000021 Количество на модель: 1

31890210000021

1

23

Номер детали на чертеже:

23

Гидроразводка привода ротатора на поворотной платформе

Заводской номер: 31892800500000 Количество на модель: 1

31892800500000

1

25

Номер детали на чертеже:

25

Трубопроводы гидромолота на рабочем оборудовании

Заводской номер: 30000000300093 Количество на модель: 1

30000000300093

1

27

Номер детали на чертеже:

27

Электрооборудование

Заводской номер: 00142650100000 Количество на модель: 1

00142650100000

1

29

Номер детали на чертеже:

29

Тележка ходовая

Заводской номер: 00171010000040 Количество на модель: 1

00171010000040

1

31

Номер детали на чертеже:

31

Установка кондиционера

Заводской номер: 31493140000000 Количество на модель: 1

31493140000000

1

36

Номер детали на чертеже:

36

Табличка

Заводской номер: 31420000000200 Количество на модель: 1

31420000000200

1

38

Номер детали на чертеже:

38

Табличка управления

Заводской номер: 31492000000100 Количество на модель: 1

31492000000100

1

39

Номер детали на чертеже:

39

Табличка управления

Заводской номер: 31492000000200 Количество на модель: 1

31492000000200

1

40

Номер детали на чертеже:

40

Табличка управления

Заводской номер: 31892000000100 Количество на модель: 1

31892000000100

1

41

Номер детали на чертеже:

41

Табличка управления

Заводской номер: 31892000000200 Количество на модель: 1

31892000000200

1

45

Номер детали на чертеже:

45

Табличка

Заводской номер: 31490000000700 Количество на модель: 1

31490000000700

1

46

Номер детали на чертеже:

46

Заклепка вытяжная

Заводской номер: 00002644017201 Количество на модель: 4

00002644017201

4

47

Номер детали на чертеже:

47

Табличка управления кондиционером

Заводской номер: 31492000000300 Количество на модель: 1

31492000000300

1

48

Номер детали на чертеже:

48

ВМГЗ

Заводской номер: ВМГЗ Количество на модель:

ВМГЗ

49

Номер детали на чертеже:

49

МГЕ-46В

Заводской номер: МГЕ-46В Количество на модель:

МГЕ-46В

413446

AKROSS

AKS0017HOM AKROSS МГЕ-46В, МГЕ-46В

Код: 413446

Артикул: AKS0017HOM, AKROSS МГЕ-46В, МГЕ-46В

Производитель: AKROSS

413461

AKROSS

AKS0020HOM AKROSS МГЕ-46В, МГЕ-46В

Код: 413461

Артикул: AKS0020HOM, AKROSS МГЕ-46В, МГЕ-46В

Производитель: AKROSS

413462

AKROSS

AKS0018HOM AKROSS МГЕ-46В, МГЕ-46В

Код: 413462

Артикул: AKS0018HOM, AKROSS МГЕ-46В, МГЕ-46В

Производитель: AKROSS

413463

AKROSS

AKS0019HOM AKROSS МГЕ-46В, МГЕ-46В

Код: 413463

Артикул: AKS0019HOM, AKROSS МГЕ-46В, МГЕ-46В

Производитель: AKROSS

413487

AKROSS

AKS0016HOM AKROSS МГЕ-46В, МГЕ-46В

Код: 413487

Артикул: AKS0016HOM, AKROSS МГЕ-46В, МГЕ-46В

Производитель: AKROSS

50

Номер детали на чертеже:

50

Охлаждающая жидкость

Заводской номер: ОЖ-40 Количество на модель:

ОЖ-40

56

Номер детали на чертеже:

56

Болт

Заводской номер: М20-6gх160.109.016 Количество на модель: 22

М20-6gх160.109.016

22

57

Номер детали на чертеже:

57

Болт

Заводской номер: М20-6gх110.109.016 Количество на модель: 2

М20-6gх110.109.016

2

59

Номер детали на чертеже:

59

Гайка

Заводской номер: М20-6Н.10.40Х.016 Количество на модель: 22

М20-6Н.10.40Х.016

22

61

Номер детали на чертеже:

61

Шайба

Заводской номер: 20.65Г.016 Количество на модель: 22

20.65Г.016

22
