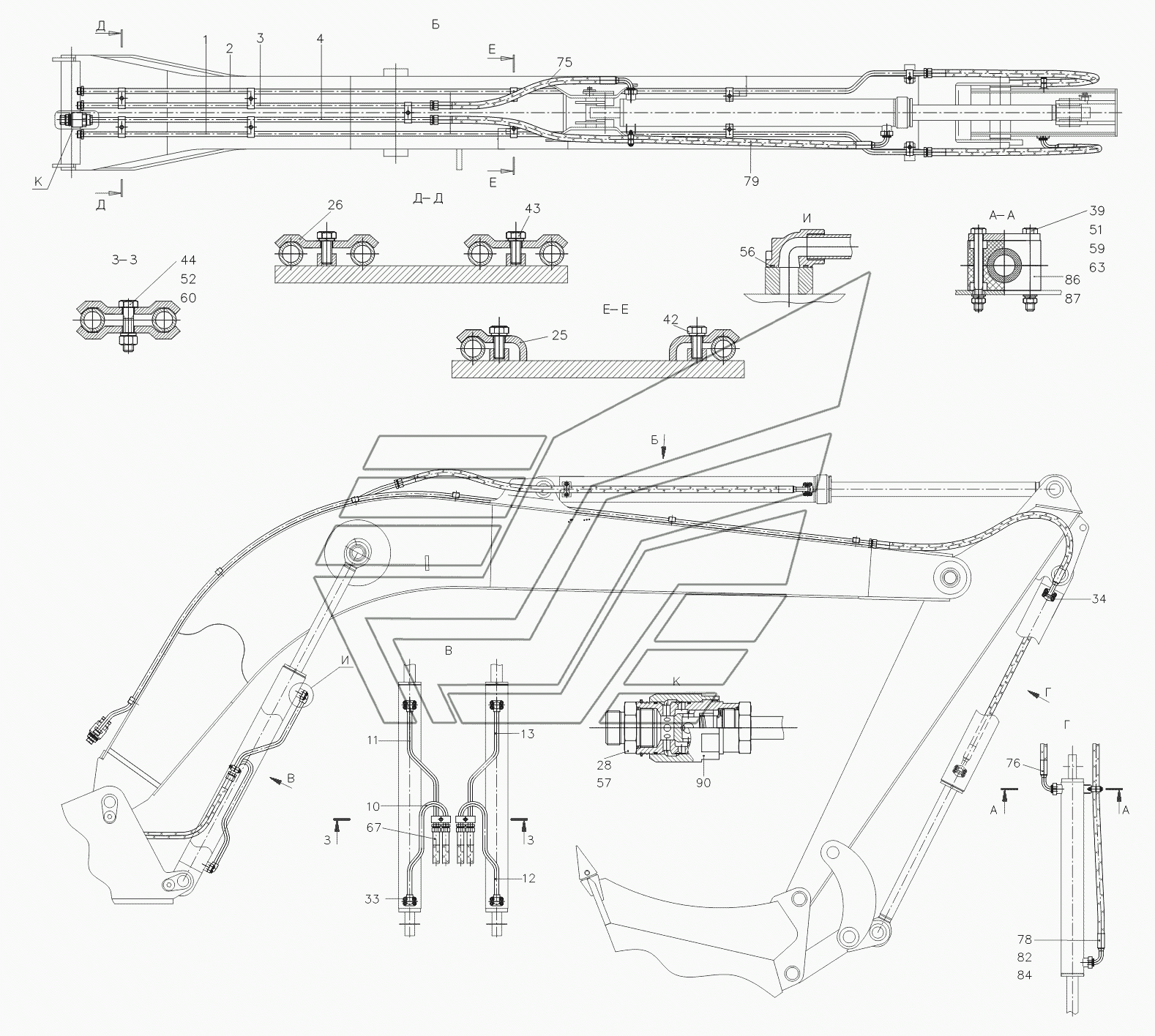

318922380000 00 Трубопроводы рабочего оборудования TVEX-180W. Каталог 2015г.

318902100000 00 Рабочее оборудование обратной лопаты TVEX-180W 318902180500 00 Гидроразводка рукояти 2200 TVEX-180W

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Шайба

Заводской номер: С10.01.08кп.019 Количество на модель: 4
С10.01.08кп.019
4
1

Номер детали на чертеже:

1

Трубопровод

Заводской номер: 31892219501010 Количество на модель: 1
31892219501010
1
2

Номер детали на чертеже:

2

Трубопровод

Заводской номер: 31892219502010 Количество на модель: 1
31892219502010
1
3

Номер детали на чертеже:

3

Трубопровод

Заводской номер: 31892219503020 Количество на модель: 1
31892219503020
1
4

Номер детали на чертеже:

4

Трубопровод

Заводской номер: 31892219503030 Количество на модель: 1
31892219503030
1
10

Номер детали на чертеже:

10

Трубопровод

Заводской номер: 31492238006010 Количество на модель: 1
31492238006010
1
11

Номер детали на чертеже:

11

Трубопровод

Заводской номер: 31492238007010 Количество на модель: 1
31492238007010
1
12

Номер детали на чертеже:

12

Трубопровод

Заводской номер: 31492238008010 Количество на модель: 1
31492238008010
1
13

Номер детали на чертеже:

13

Трубопровод

Заводской номер: 31492238009010 Количество на модель: 1
31492238009010
1
25

Номер детали на чертеже:

25

Скоба

Заводской номер: 00023410800500 Количество на модель: 6
00023410800500
6
26

Номер детали на чертеже:

26

Скоба

Заводской номер: 00023410800600 Количество на модель: 9
00023410800600
9
28

Номер детали на чертеже:

28

Штуцер

Заводской номер: 31204288100100 Количество на модель: 1
31204288100100
1
33

Номер детали на чертеже:

33

Болт

Заводской номер: М12-6gх60.88.40Х.016 Количество на модель: 16
М12-6gх60.88.40Х.016
16
34

Номер детали на чертеже:

34

Болт

Заводской номер: М12-6gх40.88.40Х.016 Количество на модель: 16
М12-6gх40.88.40Х.016
16
39

Номер детали на чертеже:

39

Болт

Заводской номер: М10-6gх90.88.40Х.016 Количество на модель: 4
М10-6gх90.88.40Х.016
4
42

Номер детали на чертеже:

42

Болт

Заводской номер: М12-6gх25.58.016 Количество на модель: 6
М12-6gх25.58.016
6
43

Номер детали на чертеже:

43

Болт

Заводской номер: М12-6gх30.58.016 Количество на модель: 5
М12-6gх30.58.016
5
51

Номер детали на чертеже:

51

Гайка

Заводской номер: М10-6Н.58.016 Количество на модель: 4
М10-6Н.58.016
4
52

Номер детали на чертеже:

52

Гайка

Заводской номер: М12-6Н.58.016 Количество на модель: 2
М12-6Н.58.016
2
56

Номер детали на чертеже:

56

Кольцо

Заводской номер: 038-044-36-2-3 Количество на модель: 4
038-044-36-2-3
4
57

Номер детали на чертеже:

57

Кольцо

Заводской номер: 046-050-25-2-3 Количество на модель: 2
046-050-25-2-3
2
59

Номер детали на чертеже:

59

Шайба

Заводской номер: 10.65Г.016 Количество на модель: 4
10.65Г.016
4
60

Номер детали на чертеже:

60

Шайба

Заводской номер: 12.65Г.016 Количество на модель: 45
12.65Г.016
45
67

Номер детали на чертеже:

67

Рукав

Заводской номер: 00006417016501 Количество на модель: 4
00006417016501
4
75

Номер детали на чертеже:

75

Рукав

Заводской номер: 00006417069301 Количество на модель: 1
00006417069301
1
76

Номер детали на чертеже:

76

Рукав

Заводской номер: 00006417068401 Количество на модель: 1
00006417068401
1
78

Номер детали на чертеже:

78

Рукав

Заводской номер: 00006417073801 Количество на модель: 1
00006417073801
1
79

Номер детали на чертеже:

79

Рукав

Заводской номер: 00006417070001 Количество на модель: 1
00006417070001
1
82

Номер детали на чертеже:

82

Уплотнение

Заводской номер: 00006420002301 Количество на модель: 4
00006420002301
4
84

Номер детали на чертеже:

84

Полуфланец

Заводской номер: 00092382059501 Количество на модель: 8
00092382059501
8
86

Номер детали на чертеже:

86

Корпус одиночного зажима

Заводской номер: 00092382045001 Количество на модель: 2
00092382045001
2
87

Номер детали на чертеже:

87

Накладка

Заводской номер: 00092382050001 Количество на модель: 2
00092382050001
2
90

Номер детали на чертеже:

90

Дроссель с обратным клапаном

Заводской номер: 00010006290001 Количество на модель: 1
00010006290001
1
318902100000 00 Рабочее оборудование обратной лопаты TVEX-180W 318902180500 00 Гидроразводка рукояти 2200 TVEX-180W
