318902100000 00 Рабочее оборудование обратной лопаты TVEX-180W. Каталог 2015г.

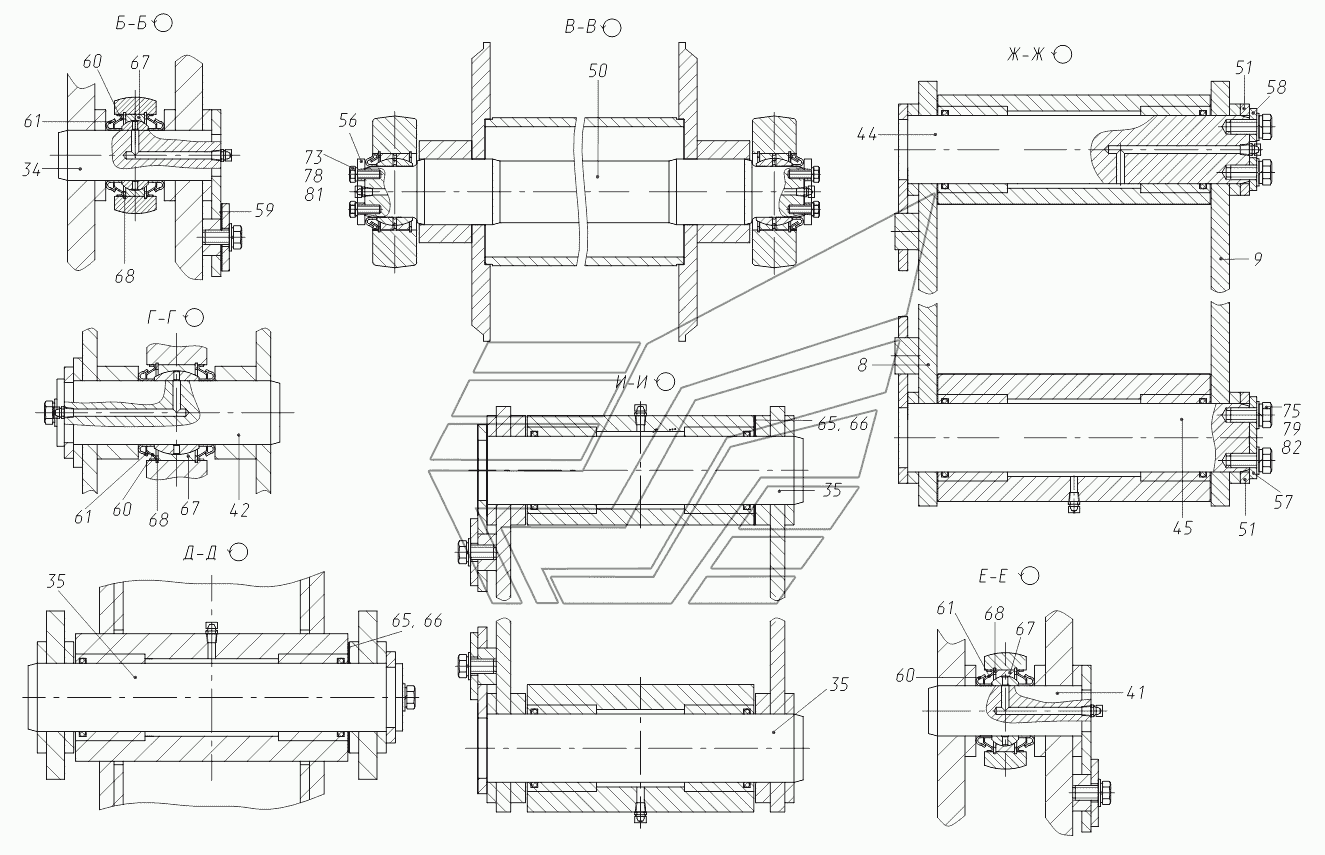

318902100000 00 Рабочее оборудование обратной лопаты TVEX-180W 318902100000 00 Рабочее оборудование обратной лопаты TVEX-180W

Вид отображения:

Детали справа

По ширине экрана

1

3

4

5

7

8

9

10

11

12

13

17

18

19

20

29

30

31

34

35

39

41

42

44

45

50

51

52

55

56

57

58

59

60

61

65

66

67

68

72

73

74

75

76

77

78

79

80

81

82

86

87

92

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Стрела

Заводской номер: 31892210130010 Количество на модель: 1

31892210130010

1

3

Номер детали на чертеже:

3

Рукоять

Заводской номер: 31892210230010 Количество на модель: 1

31892210230010

1

4

Номер детали на чертеже:

4

Рукоять

Заводской номер: 31814210255010 Количество на модель: 1

31814210255010

1

5

Номер детали на чертеже:

5

Рукоять

Заводской номер: 31814210250010 Количество на модель: 1

31814210250010

1

7

Номер детали на чертеже:

7

Рычаг ковша

Заводской номер: 31892210400010 Количество на модель: 1

31892210400010

1

8

Номер детали на чертеже:

8

Щека правая

Заводской номер: 31892210600010 Количество на модель: 1

31892210600010

1

9

Номер детали на чертеже:

9

Щека левая

Заводской номер: 31892210610010 Количество на модель: 1

31892210610010

1

10

Номер детали на чертеже:

10

Трубопроводы рабочего оборудования

Заводской номер: 31892238000000 Количество на модель: 1

31892238000000

1

11

Номер детали на чертеже:

11

Гидроразводка рукояти

Заводской номер: 31890218050000 Количество на модель: 1

31890218050000

1

12

Номер детали на чертеже:

12

Гидроразводка рукояти

Заводской номер: 31890218055000 Количество на модель: 1

31890218055000

1

13

Номер детали на чертеже:

13

Гидроразводка рукояти

Заводской номер: 31890218060010 Количество на модель: 1

31890218060010

1

17

Номер детали на чертеже:

17

Ковш обратной лопаты

Заводской номер: 31892210710010 Количество на модель: 1

31892210710010

1

18

Номер детали на чертеже:

18

Ковш обратной лопаты

Заводской номер: 32000210740010 Количество на модель: 1

32000210740010

1

19

Номер детали на чертеже:

19

Ковш обратной лопаты

Заводской номер: 32000210760010 Количество на модель: 1

32000210760010

1

20

Номер детали на чертеже:

20

Ковш обратной лопаты

Заводской номер: 32000210750010 Количество на модель: 1

32000210750010

1

29

Номер детали на чертеже:

29

Гидроцилиндр

Заводской номер: 12580110900000 Количество на модель: 1

12580110900000

1

30

Номер детали на чертеже:

30

Гидроцилиндр

Заводской номер: 31800219100013 Количество на модель: 2

31800219100013

2

31

Номер детали на чертеже:

31

Гидроцилиндр

Заводской номер: 12590140300000 Количество на модель: 1

12590140300000

1

34

Номер детали на чертеже:

34

Палец с ригелем

Заводской номер: 31892215002010 Количество на модель: 2

31892215002010

2

35

Номер детали на чертеже:

35

Палец с ригелем

Заводской номер: 31892215005010 Количество на модель: 3

31892215005010

3

39

Номер детали на чертеже:

39

Палец с ригелем

Заводской номер: 31892215012010 Количество на модель: 1

31892215012010

1

41

Номер детали на чертеже:

41

Палец с ригелем

Заводской номер: 31492235055010 Количество на модель: 3

31492235055010

3

42

Номер детали на чертеже:

42

Палец с ригелем

Заводской номер: 31492235060010 Количество на модель: 1

31492235060010

1

44

Номер детали на чертеже:

44

Палец с ригелем

Заводской номер: 22500255007010 Количество на модель: 1

22500255007010

1

45

Номер детали на чертеже:

45

Палец с ригелем

Заводской номер: 22500255008010 Количество на модель: 1

22500255008010

1

50

Номер детали на чертеже:

50

Палец

Заводской номер: 31814215000200 Количество на модель: 1

31814215000200

1

51

Номер детали на чертеже:

51

Шайба

Заводской номер: 31890210000100 Количество на модель: 2

31890210000100

2

52

Номер детали на чертеже:

52

Кронштейн фары

Заводской номер: 31492230000100 Количество на модель: 2

31492230000100

2

55

Номер детали на чертеже:

55

Шайба

Заводской номер: 00007020001000 Количество на модель: 10

00007020001000

10

56

Номер детали на чертеже:

56

Шайба торцевая

Заводской номер: 00026410005400 Количество на модель: 2

00026410005400

2

57

Номер детали на чертеже:

57

Шайба торцевая

Заводской номер: 00001409000200 Количество на модель: 1

00001409000200

1

58

Номер детали на чертеже:

58

Шайба торцевая

Заводской номер: 00009440000100 Количество на модель: 1

00009440000100

1

59

Номер детали на чертеже:

59

Шайба

Заводской номер: 31403230000200 Количество на модель:

31403230000200

60

Номер детали на чертеже:

60

Кольцо распорное

Заводской номер: 00007250000100 Количество на модель: 14

00007250000100

14

61

Номер детали на чертеже:

61

Кольцо уплотнительное

Заводской номер: 00007250000200 Количество на модель: 14

00007250000200

14

65

Номер детали на чертеже:

65

Шайба проставочная

Заводской номер: 31204280000100 Количество на модель: 2

31204280000100

2

66

Номер детали на чертеже:

66

Шайба проставочная

Заводской номер: 31204280000110 Количество на модель: 2

31204280000110

2

67

Номер детали на чертеже:

67

Подшипник

Заводской номер: 00095000007001 Количество на модель: 8

00095000007001

8

68

Номер детали на чертеже:

68

Кольцо

Заводской номер: 00001394310500 Количество на модель: 16

00001394310500

16

72

Номер детали на чертеже:

72

Болт

Заводской номер: М8-6gх20.58.016 Количество на модель: 4

М8-6gх20.58.016

4

73

Номер детали на чертеже:

73

Болт

Заводской номер: М12-6gх35.58.016 Количество на модель: 4

М12-6gх35.58.016

4

74

Номер детали на чертеже:

74

Болт

Заводской номер: М16-6gх30.58.016 Количество на модель: 10

М16-6gх30.58.016

10

75

Номер детали на чертеже:

75

Болт

Заводской номер: М16-6gх35.58.016 Количество на модель: 4

М16-6gх35.58.016

4

76

Номер детали на чертеже:

76

Гайка

Заводской номер: М8-7Н.58.016 Количество на модель: 4

М8-7Н.58.016

4

77

Номер детали на чертеже:

77

Шайба

Заводской номер: 8.65Г.016 Количество на модель: 4

8.65Г.016

4

78

Номер детали на чертеже:

78

Шайба

Заводской номер: 12.65Г.016 Количество на модель: 4

12.65Г.016

4

79

Номер детали на чертеже:

79

Шайба

Заводской номер: 16.65Г.016 Количество на модель: 14

16.65Г.016

14

80

Номер детали на чертеже:

80

Шайба

Заводской номер: С8.01.08кп.019 Количество на модель: 4

С8.01.08кп.019

4

81

Номер детали на чертеже:

81

Шайба

Заводской номер: С12.01.08кп.019 Количество на модель: 4

С12.01.08кп.019

4

82

Номер детали на чертеже:

82

Шайба

Заводской номер: С16.01.08кп.019 Количество на модель: 14

С16.01.08кп.019

14

86

Номер детали на чертеже:

86

Масленка 1.3Ц6ХР

Заводской номер: 00002740000101 Количество на модель: 14

00002740000101

14

87

Номер детали на чертеже:

87

Колпачек с язычком для прессмасленок

Заводской номер: 63905 Количество на модель: 14

63905

14

92

Номер детали на чертеже:

92

Шнур

Заводской номер: 0651101061 Количество на модель: 12

0651101061

12
