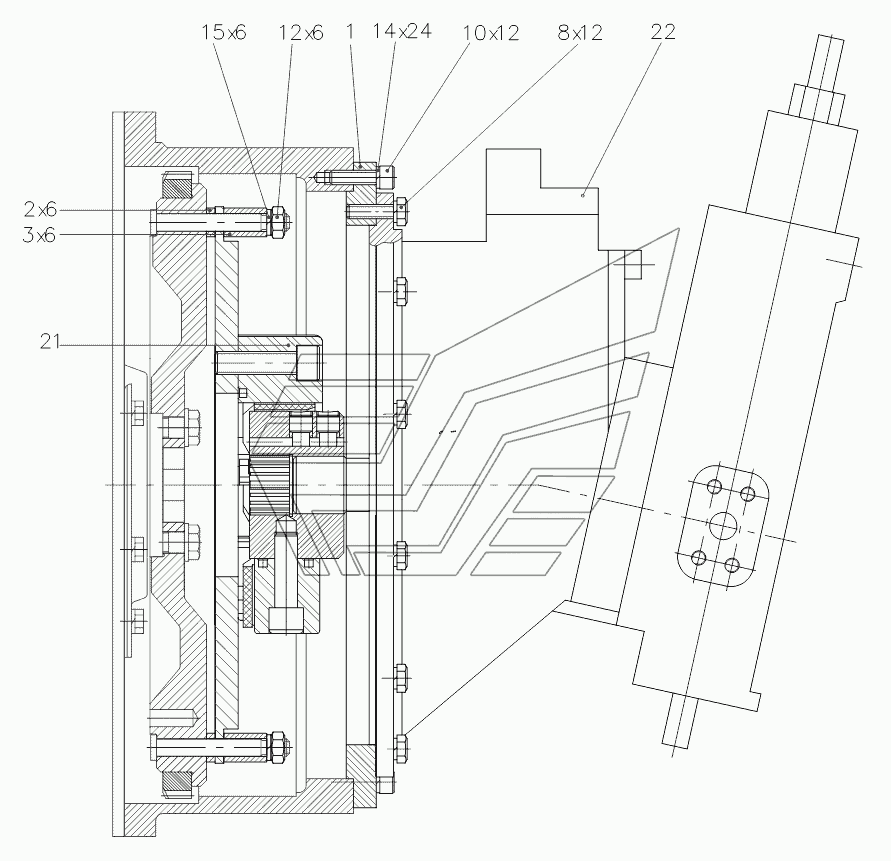

314220406000 00 Установка агрегата насосного TVEX-180W. Каталог 2015г.

314220405000 10 Установка радиаторов TVEX-180W 314220407000 10 Установка воздухоочистителя TVEX-180W

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
8
10
12
14
15
21
22

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Фланец

Заводской номер: 31422040600100 Количество на модель: 1
31422040600100
1
2

Номер детали на чертеже:

2

Втулка

Заводской номер: 31422040600200 Количество на модель: 6
31422040600200
6
3

Номер детали на чертеже:

3

Втулка

Заводской номер: 31422040600210 Количество на модель: 6
31422040600210
6
8

Номер детали на чертеже:

8

Болт

Заводской номер: М10-6gх35.88.016 Количество на модель: 12
М10-6gх35.88.016
12
10

Номер детали на чертеже:

10

Винт

Заводской номер: М10-6gх35.88.40Х.016 Количество на модель: 12
М10-6gх35.88.40Х.016
12
12

Номер детали на чертеже:

12

Гайка

Заводской номер: М12х1,25-6Н.5.016 Количество на модель: 6
М12х1,25-6Н.5.016
6
14

Номер детали на чертеже:

14

Шайба

Заводской номер: 10.65Г.016 Количество на модель: 24
10.65Г.016
24
15

Номер детали на чертеже:

15

Шайба

Заводской номер: 12.65Г.016 Количество на модель: 6
12.65Г.016
6
21

Номер детали на чертеже:

21

Муфта

Заводской номер: 00093110032301 Количество на модель: 1
00093110032301
1
22

Номер детали на чертеже:

22

Агрегат насосный

Заводской номер: 00010240002201 Количество на модель: 1
00010240002201
1
