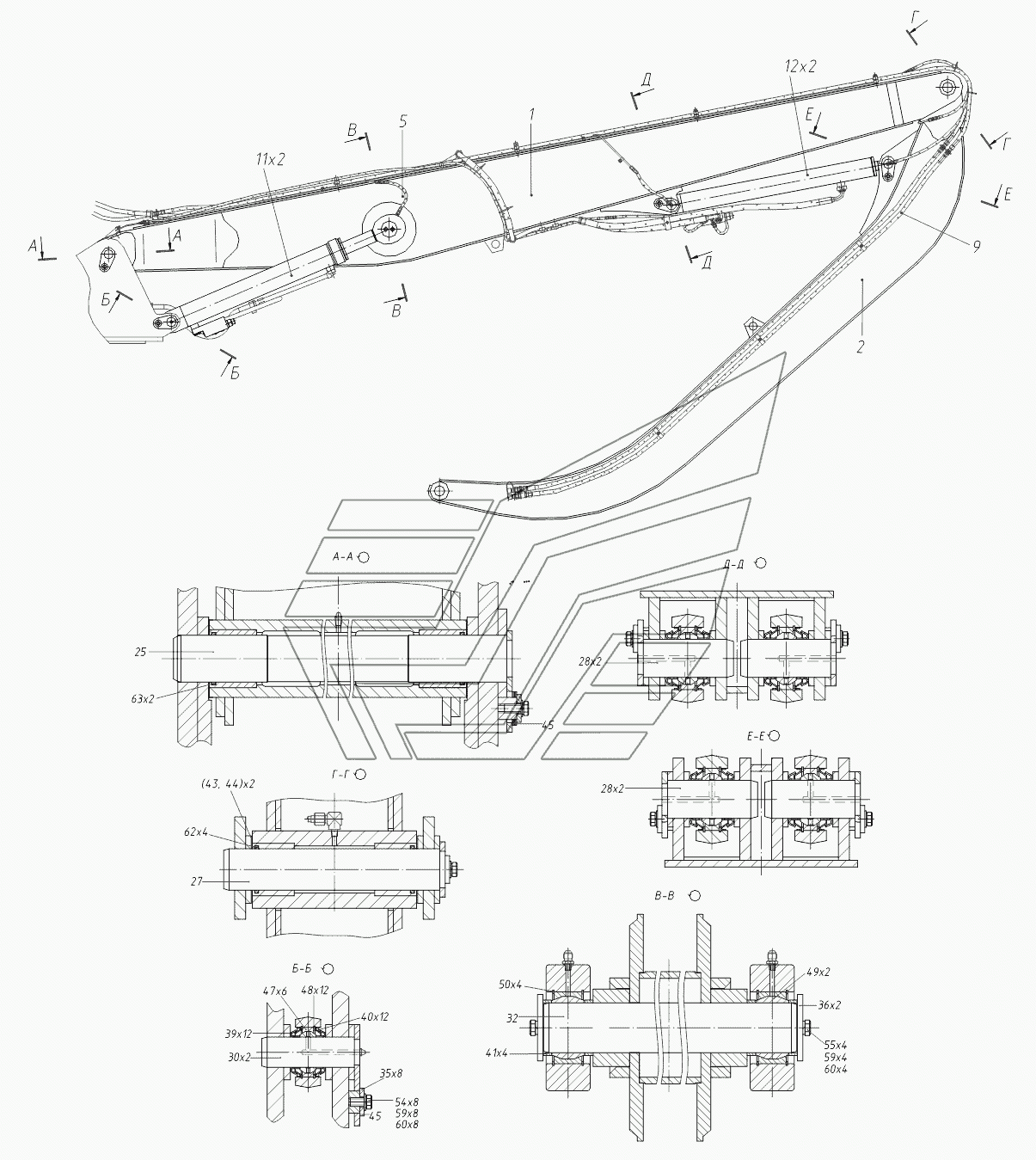

318502400000 00 Рабочее оборудование TVEX-180i. Каталог 2015г.

318027200400 04 Гидроцилиндр выносных опор левый TVEX-180i 318502419100 00 Трубопроводы централизованной смазки TVEX-180i

Вид отображения:

Детали справа

По ширине экрана

1

2

5

9

11

12

25

27

28

30

32

35

36

39

40

41

43

44

45

47

48

49

50

54

55

59

60

62

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Стрела

Заводской номер: 31850241550000 Количество на модель: 1

31850241550000

1

2

Номер детали на чертеже:

2

Рукоять

Заводской номер: 31850241250000 Количество на модель: 1

31850241250000

1

5

Номер детали на чертеже:

5

Трубопроводы централизованной смазки

Заводской номер: 31850241910000 Количество на модель: 1

31850241910000

1

9

Номер детали на чертеже:

9

Трубопроводы скрапового рабочего оборудования

Заводской номер: 31850248020000 Количество на модель: 1

31850248020000

1

11

Номер детали на чертеже:

11

Гидроцилиндр

Заводской номер: 12590100000016 Количество на модель: 2

12590100000016

2

12

Номер детали на чертеже:

12

Гидроцилиндр

Заводской номер: 11080110200016 Количество на модель: 2

11080110200016

2

25

Номер детали на чертеже:

25

Палец в сборе

Заводской номер: 31845245001000 Количество на модель: 1

31845245001000

1

27

Номер детали на чертеже:

27

Палец в сборе

Заводской номер: 31816245001000 Количество на модель: 1

31816245001000

1

28

Номер детали на чертеже:

28

Палец в сборе

Заводской номер: 31402235055000 Количество на модель: 4

31402235055000

4

30

Номер детали на чертеже:

30

Палец в сборе

Заводской номер: 31814215002000 Количество на модель: 2

31814215002000

2

32

Номер детали на чертеже:

32

Палец

Заводской номер: 31845245000100 Количество на модель: 1

31845245000100

1

35

Номер детали на чертеже:

35

Шайба

Заводской номер: 00007020001000 Количество на модель: 8

00007020001000

8

36

Номер детали на чертеже:

36

Шайба торцевая

Заводской номер: 22500255000400 Количество на модель: 2

22500255000400

2

39

Номер детали на чертеже:

39

Кольцо распорное

Заводской номер: 00007025000100 Количество на модель: 12

00007025000100

12

40

Номер детали на чертеже:

40

Кольцо уплотнительное

Заводской номер: 00007025000200 Количество на модель: 12

00007025000200

12

41

Номер детали на чертеже:

41

Втулка

Заводской номер: 22500255000200 Количество на модель: 4

22500255000200

4

43

Номер детали на чертеже:

43

Шайба проставочная

Заводской номер: 31204280000100 Количество на модель: 2

31204280000100

2

44

Номер детали на чертеже:

44

Шайба проставочная

Заводской номер: 31204280000110 Количество на модель: 2

31204280000110

2

45

Номер детали на чертеже:

45

Шайба

Заводской номер: 31403230000200 Количество на модель:

31403230000200

47

Номер детали на чертеже:

47

Подшипник

Заводской номер: 00095000007001 Количество на модель: 6

00095000007001

6

48

Номер детали на чертеже:

48

Кольцо

Заводской номер: 00001394310500 Количество на модель: 12

00001394310500

12

49

Номер детали на чертеже:

49

Подшипник

Заводской номер: 00095000009001 Количество на модель: 2

00095000009001

2

50

Номер детали на чертеже:

50

Кольцо

Заводской номер: 00001394313000 Количество на модель: 4

00001394313000

4

54

Номер детали на чертеже:

54

Болт

Заводской номер: М16-8gх30.58.019 Количество на модель: 8

М16-8gх30.58.019

8

55

Номер детали на чертеже:

55

Болт

Заводской номер: М16-8gх35.58.019 Количество на модель: 4

М16-8gх35.58.019

4

59

Номер детали на чертеже:

59

Шайба

Заводской номер: 16.65Г.016 Количество на модель: 12

16.65Г.016

12

60

Номер детали на чертеже:

60

Шайба

Заводской номер: С16.01.08кп.016 Количество на модель: 12

С16.01.08кп.016

12

62

Номер детали на чертеже:

62

Шнур

Заводской номер: Шнур1-4С Количество на модель: 4

Шнур1-4С

4
