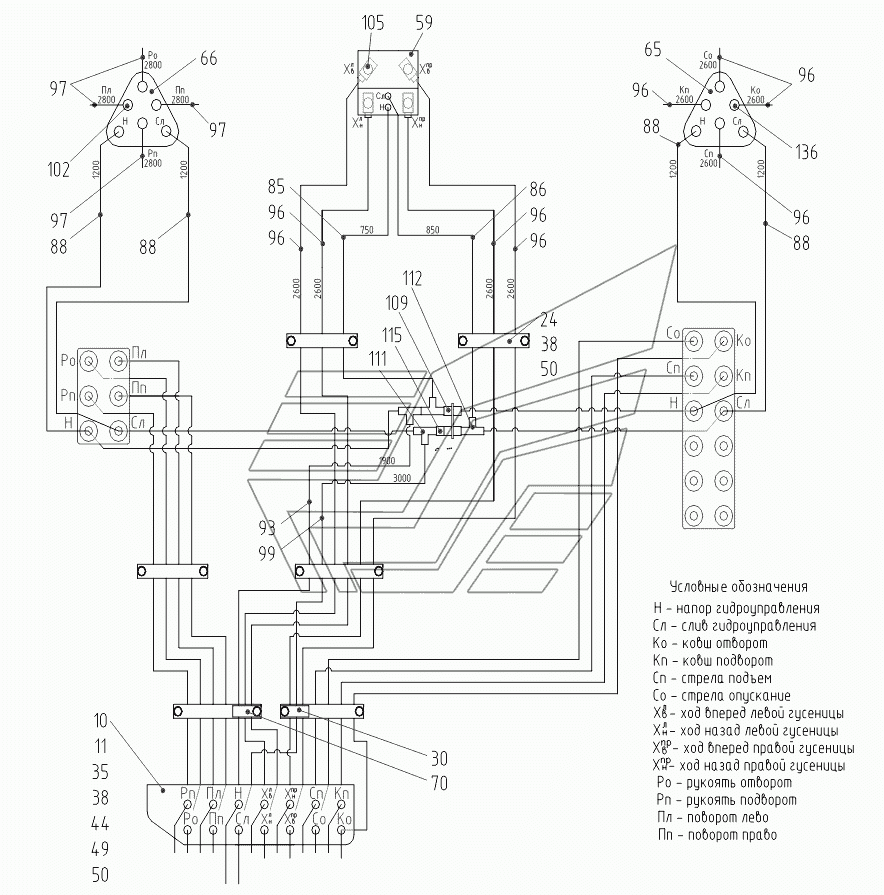

Гидроуправление в кабине (монтажная схема) ТХ-270 / 300. Каталог 2017г.

Гидроуправление в кабине ТХ-270 / 300 272030600000 01 Электроуправление в кабине ТХ-270 / 300

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
4

Номер детали на чертеже:

4

Рычаг

Заводской номер: 27203050005000 Количество на модель: 1
27203050005000
1
5

Номер детали на чертеже:

5

Рычаг

Заводской номер: 27203050005001 Количество на модель: 1
27203050005001
1
10

Номер детали на чертеже:

10

Кронштейн

Заводской номер: 20203050000100 Количество на модель: 1
20203050000100
1
11

Номер детали на чертеже:

11

Планка

Заводской номер: 20203050000200 Количество на модель: 1
20203050000200
1
13

Номер детали на чертеже:

13

Рукоятка

Заводской номер: 27203050000400 Количество на модель: 2
27203050000400
2
24

Номер детали на чертеже:

24

Планка

Заводской номер: 00018150100100 Количество на модель: 8
00018150100100
8
30

Номер детали на чертеже:

30

Хомут

Заводской номер: 00413010000100 Количество на модель: 1
00413010000100
1
35

Номер детали на чертеже:

35

Болт М8-6gх25.58.016

Заводской номер: 00002640012701 Количество на модель: 4
00002640012701
4
38

Номер детали на чертеже:

38

Болт М10-6gх20.58.016

Заводской номер: 00002640022101 Количество на модель: 16
00002640022101
16
40

Номер детали на чертеже:

40

Болт М10-6gx70.58.016

Заводской номер: 00002640026701 Количество на модель: 4
00002640026701
4
41

Номер детали на чертеже:

41

Винт

Заводской номер: 00002642017001 Количество на модель: 8
00002642017001
8
44

Номер детали на чертеже:

44

Гайка М8-6Н.5.016

Заводской номер: 00002641060801 Количество на модель: 4
00002641060801
4
45

Номер детали на чертеже:

45

Гайка

Заводской номер: 00002640311001 Количество на модель: 4
00002640311001
4
48

Номер детали на чертеже:

48

Шайба 6.65Г.016

Заводской номер: 00002644020401 Количество на модель: 8
00002644020401
8
49

Номер детали на чертеже:

49

Шайба 8.65Г.016

Заводской номер: 00002644020501 Количество на модель: 4
00002644020501
4
50

Номер детали на чертеже:

50

Шайба 10.65Г.016

Заводской номер: 00002644020601 Количество на модель: 20
00002644020601
20
52

Номер детали на чертеже:

52

Шайба плоская

Заводской номер: 00002644060601 Количество на модель: 8
00002644060601
8
54

Номер детали на чертеже:

54

Шайба плоская

Заводской номер: 00002644061001 Количество на модель: 4
00002644061001
4
59

Номер детали на чертеже:

59

Сдвоенная педаль

Заводской номер: 00010240104001 Количество на модель: 1
00010240104001
1
65

Номер детали на чертеже:

65

Джойстик правый

Заводской номер: 00010240150001 Количество на модель: 1
00010240150001
1
66

Номер детали на чертеже:

66

Джойстик левый

Заводской номер: 00010240150301 Количество на модель: 1
00010240150301
1
70

Номер детали на чертеже:

70

Хомут

Заводской номер: 00081507124501 Количество на модель: 1
00081507124501
1
85

Номер детали на чертеже:

85

Рукав высокого давления

Заводской номер: 00006417001201 Количество на модель: 1
00006417001201
1
86

Номер детали на чертеже:

86

Рукав высокого давления

Заводской номер: 00006417001301 Количество на модель: 1
00006417001301
1
88

Номер детали на чертеже:

88

Рукав высокого давления

Заводской номер: 00006417001901 Количество на модель: 4
00006417001901
4
93

Номер детали на чертеже:

93

Рукав высокого давления

Заводской номер: 00006417002501 Количество на модель: 1
00006417002501
1
96

Номер детали на чертеже:

96

Рукав высокого давления

Заводской номер: 00006417004001 Количество на модель: 8
00006417004001
8
97

Номер детали на чертеже:

97

РВД

Заводской номер: 00006417003101 Количество на модель: 4
00006417003101
4
99

Номер детали на чертеже:

99

Рукав высокого давления

Заводской номер: 00006420022201 Количество на модель: 1
00006420022201
1
102

Номер детали на чертеже:

102

Адаптер

Заводской номер: 00002648201101 Количество на модель: 14
00002648201101
14
105

Номер детали на чертеже:

105

Адаптер

Заводской номер: 00002648201601 Количество на модель: 4
00002648201601
4
109

Номер детали на чертеже:

109

Адаптер

Заводской номер: 00002648202801 Количество на модель: 2
00002648202801
2
111

Номер детали на чертеже:

111

Адаптер

Заводской номер: 00002648214701 Количество на модель: 1
00002648214701
1
112

Номер детали на чертеже:

112

Адаптер

Заводской номер: 00002648230901 Количество на модель: 3
00002648230901
3
115

Номер детали на чертеже:

115

Адаптер

Заводской номер: 00002648221201 Количество на модель: 1
00002648221201
1
