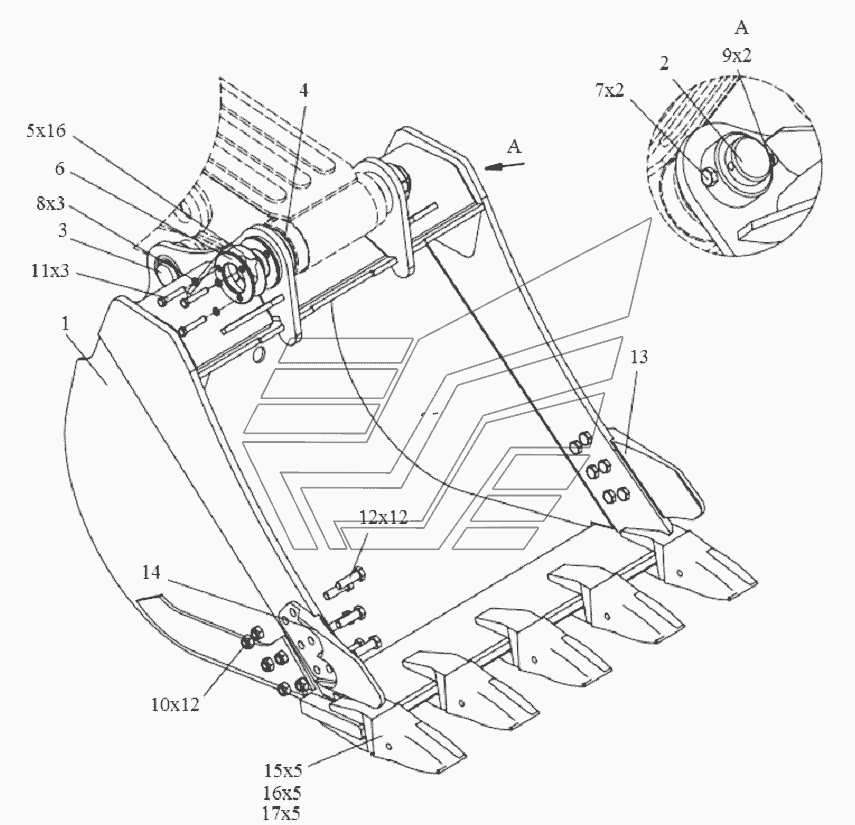

274000000000 08, 304000000000 07 Установка ковша ТХ-270 / 300. Каталог 2017г.

273030200000 00, 303030100000 00 Гидроразводка стрелы ТХ-270 / 300 206000000000 41 Комплект опций ТХ-270 / 300

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Ковш

Заводской номер: 27408000000000 Количество на модель: 1
27408000000000
1
1

Номер детали на чертеже:

1

Ковш

Заводской номер: 30407000000000 Количество на модель: 1
30407000000000
1
2

Номер детали на чертеже:

2

Палец

Заводской номер: 27400000000200 Количество на модель: 1
27400000000200
1
3

Номер детали на чертеже:

3

Палец

Заводской номер: 27400000000300 Количество на модель: 1
27400000000300
1
4

Номер детали на чертеже:

4

Втулка регулировочная

Заводской номер: 27400000000400 Количество на модель: 1
27400000000400
1
5

Номер детали на чертеже:

5

Прокладка

Заводской номер: 27400000000500 Количество на модель: 16
27400000000500
16
6

Номер детали на чертеже:

6

Шайба упорная

Заводской номер: 27400000000700 Количество на модель: 1
27400000000700
1
7

Номер детали на чертеже:

7

Болт М20-6gх160.109

Заводской номер: 00002640068901 Количество на модель: 2
00002640068901
2
8

Номер детали на чертеже:

8

Шайба 16.65Г.016

Заводской номер: 00002644020901 Количество на модель: 3
00002644020901
3
9

Номер детали на чертеже:

9

Гайка стопорная М20

Заводской номер: 00002641082001 Количество на модель: 2
00002641082001
2
10

Номер детали на чертеже:

10

Гайка стопорная М24

Заводской номер: 00002641082401 Количество на модель: 12
00002641082401
12
11

Номер детали на чертеже:

11

Болт

Заводской номер: 00000077981600 Количество на модель: 3
00000077981600
3
12

Номер детали на чертеже:

12

Болт M24-6gx80.109.40Х.016

Заводской номер: 00002640073101 Количество на модель: 12
00002640073101
12
13

Номер детали на чертеже:

13

Бокорез

Заводской номер: 00029000842201 Количество на модель: 1
00029000842201
1
14

Номер детали на чертеже:

14

Бокорез

Заводской номер: 00029000842101 Количество на модель: 1
00029000842101
1
15

Номер детали на чертеже:

15

Коронка

Заводской номер: 00029000843201 Количество на модель: 5
00029000843201
5
16

Номер детали на чертеже:

16

Фиксатор

Заводской номер: 00029000843301 Количество на модель: 5
00029000843301
5
17

Номер детали на чертеже:

17

Кольцо фиксатора

Заводской номер: 00029000843401 Количество на модель: 5
00029000843401
5
