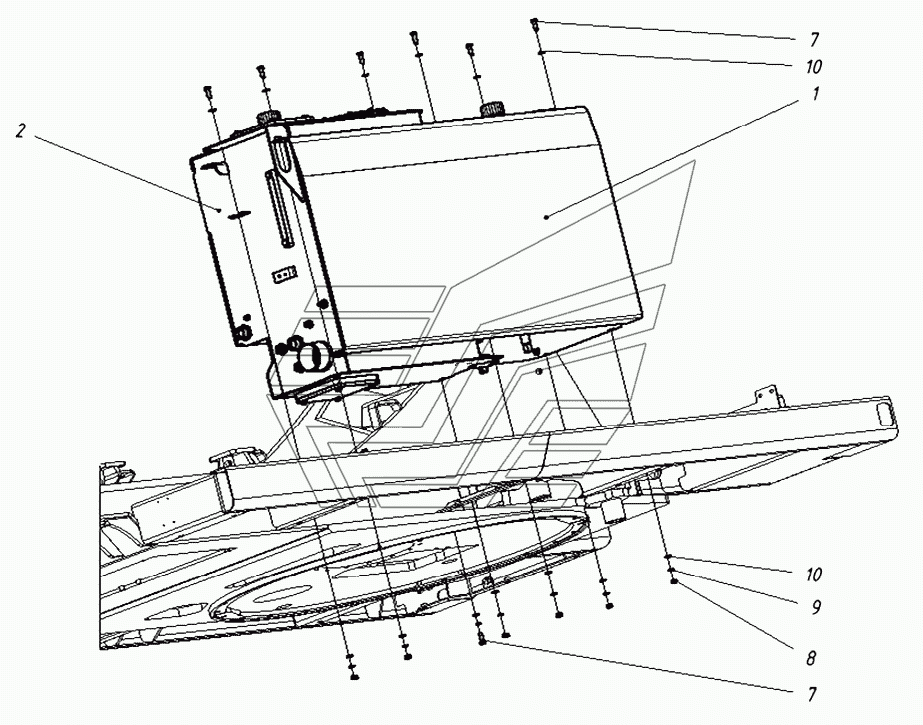

202040000000 10 Установка баков ТХ-220. Каталог 2017г.

Электроуправление в кабине ТХ-220 202040100000 00 Бак топливный ТХ-220

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
7
8
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Бак топливный

Заводской номер: 20204010000000 Количество на модель: 1
20204010000000
1
2

Номер детали на чертеже:

2

Бак гидравлический

Заводской номер: 20204020000010 Количество на модель: 1
20204020000010
1
7

Номер детали на чертеже:

7

Болт М12-6gх35.58.016

Заводской номер: 00002640033201 Количество на модель: 8
00002640033201
8
8

Номер детали на чертеже:

8

Гайка M12-6H.5.016

Заводской номер: 00002641061201 Количество на модель: 7
00002641061201
7
9

Номер детали на чертеже:

9

Шайба 12.65Г.016

Заводской номер: 00002644020701 Количество на модель: 8
00002644020701
8
10

Номер детали на чертеже:

10

Шайба 12.01.08кп.019

Заводской номер: 00002644061201 Количество на модель: 15
00002644061201
15
