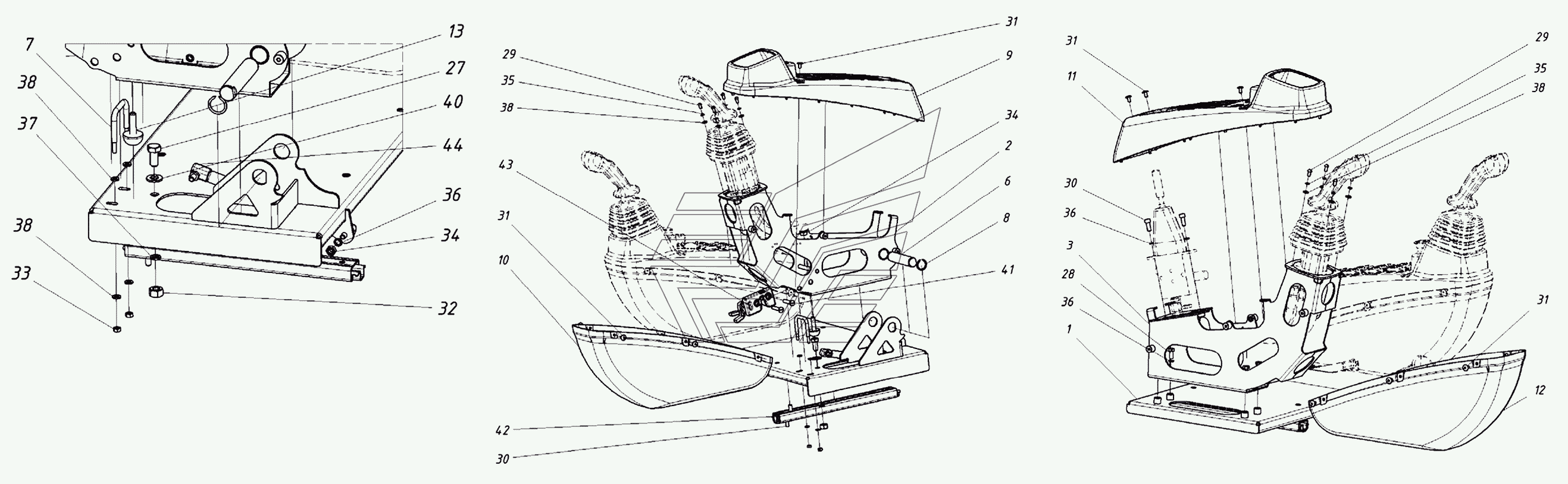

202030200000 00 Установка пультов ТХ-220. Каталог 2017г.

212030000000 01 Пост управления экскаватором ТХ-220 202030300000 00 Установка климатической системы ТХ-220

Вид отображения:

Детали справа

По ширине экрана

1

2

3

6

7

8

9

10

11

12

13

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Основание пультов

Заводской номер: 20203020100000 Количество на модель: 1

20203020100000

1

2

Номер детали на чертеже:

2

Каркас пульта

Заводской номер: 20202020210000 Количество на модель: 1

20202020210000

1

3

Номер детали на чертеже:

3

Каркас пульта

Заводской номер: 20203020310000 Количество на модель: 1

20203020310000

1

6

Номер детали на чертеже:

6

Ось

Заводской номер: 20203020000100 Количество на модель: 1

20203020000100

1

7

Номер детали на чертеже:

7

Скоба

Заводской номер: 20203020000200 Количество на модель: 1

20203020000200

1

8

Номер детали на чертеже:

8

Кольцо упорное

Заводской номер: 20203020000300 Количество на модель: 2

20203020000300

2

9

Номер детали на чертеже:

9

Панель верхняя левая

Заводской номер: 20203020200100 Количество на модель: 1

20203020200100

1

10

Номер детали на чертеже:

10

Панель нижняя левая

Заводской номер: 20203020200200 Количество на модель: 1

20203020200200

1

11

Номер детали на чертеже:

11

Панель верхняя правая

Заводской номер: 20203020300101 Количество на модель: 1

20203020300101

1

12

Номер детали на чертеже:

12

Панель нижняя правая

Заводской номер: 20203020300200 Количество на модель: 1

20203020300200

1

13

Номер детали на чертеже:

13

Амортизатор

Заводской номер: 00501100001000 Количество на модель: 1

00501100001000

1

27

Номер детали на чертеже:

27

Болт М12-6gх25.58.016

Заводской номер: 00002640032101 Количество на модель: 1

00002640032101

1

28

Номер детали на чертеже:

28

Болт M8-6gx20.58.016

Заводской номер: 00002640012101 Количество на модель: 4

00002640012101

4

29

Номер детали на чертеже:

29

Винт М6х12.58.016

Заводской номер: 00002642024201 Количество на модель: 8

00002642024201

8

30

Номер детали на чертеже:

30

Винт М8-6gх16.58.016

Заводской номер: 00002642021301 Количество на модель: 10

00002642021301

10

31

Номер детали на чертеже:

31

Винт М6Х20

Заводской номер: 00002643003801 Количество на модель: 20

00002643003801

20

32

Номер детали на чертеже:

32

Гайка M12-6H.5.016

Заводской номер: 00002641061201 Количество на модель: 1

00002641061201

1

33

Номер детали на чертеже:

33

Гайка М6-6Н.5.016

Заводской номер: 00002641060601 Количество на модель: 2

00002641060601

2

34

Номер детали на чертеже:

34

Гайка М8-6Н.5.016

Заводской номер: 00002641060801 Количество на модель: 1

00002641060801

1

35

Номер детали на чертеже:

35

Шайба 6.65Г.016

Заводской номер: 00002644020401 Количество на модель: 10

00002644020401

10

36

Номер детали на чертеже:

36

Шайба 8.65Г.016

Заводской номер: 00002644020501 Количество на модель: 15

00002644020501

15

37

Номер детали на чертеже:

37

Шайба 12.65Г.016

Заводской номер: 00002644020701 Количество на модель: 1

00002644020701

1

38

Номер детали на чертеже:

38

Шайба плоская

Заводской номер: 00002644060601 Количество на модель: 12

00002644060601

12

39

Номер детали на чертеже:

39

Шайба С8.01.08кп.016

Заводской номер: 00002644060801 Количество на модель: 8

00002644060801

8

40

Номер детали на чертеже:

40

Шайба 12.01.08кп.019

Заводской номер: 00002644061201 Количество на модель: 1

00002644061201

1

41

Номер детали на чертеже:

41

Винт М8-6gХ16.58.016

Заводской номер: 00002642033301 Количество на модель: 2

00002642033301

2

42

Номер детали на чертеже:

42

Салазки

Заводской номер: 00010792011801 Количество на модель: 1

00010792011801

1

43

Номер детали на чертеже:

43

Замок

Заводской номер: 00094000002201 Количество на модель: 1

00094000002201

1

44

Номер детали на чертеже:

44

Пружина газовая

Заводской номер: 00091340282501 Количество на модель: 1

00091340282501

1
