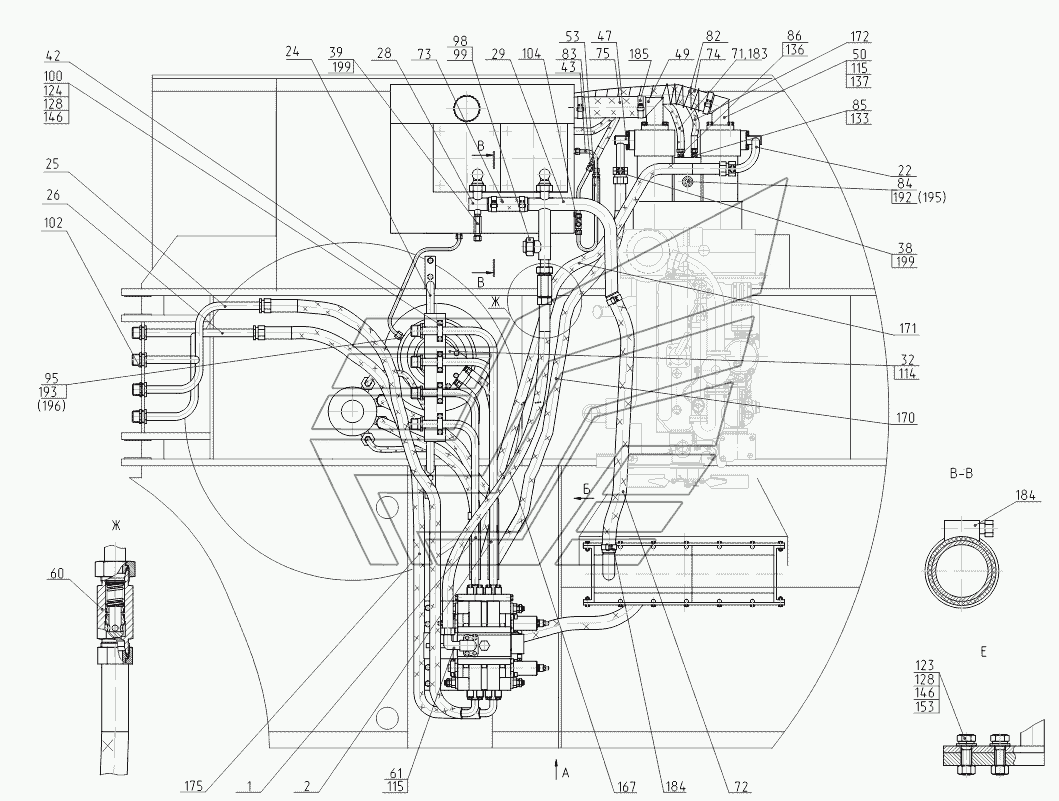

417-10-80.01.000-11 Трубопроводы на поворотной платформе ЭОВ-3521М-1. Каталог 2017г.

417-10-80.00.000-11 Гидрооборудование на поворотной платформе ЭОВ-3521М-1 417-10-80.01.000-11 Трубопроводы на поворотной платформе ЭОВ-3521М-1

Вид отображения:

Детали справа

По ширине экрана

100

102

103

104

112

113

114

115

120

121

122

123

124

128

133

134

135

136

137

146

147

153

154

167

168

169

170

171

172

175

176

177

180

182

183

184

185

190

192

193

195

196

199

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Трубопровод

Заводской номер: 312-04-80.01.010 Количество на модель: 1

312-04-80.01.010

Номер детали на чертеже:

Трубопровод

Заводской номер: 312-04-80.01.020 Количество на модель: 1

312-04-80.01.020

Номер детали на чертеже:

Трубопровод

Заводской номер: 312-04-80.01.030 Количество на модель: 1

312-04-80.01.030

Номер детали на чертеже:

Трубопровод

Заводской номер: 312-04-80.01.040 Количество на модель: 1

312-04-80.01.040

Номер детали на чертеже:

Фланец сливной

Заводской номер: 312-04-80.01.120-10 Количество на модель: 1

312-04-80.01.120-10

Номер детали на чертеже:

Трубопровод

Заводской номер: 312-04-80.02.010 Количество на модель: 1

312-04-80.02.010

Номер детали на чертеже:

Кронштейн

Заводской номер: 314-02-80.01.050 Количество на модель: 1

314-02-80.01.050

Номер детали на чертеже:

Кронштейн

Заводской номер: 314-02-80.01.090 Количество на модель: 1

314-02-80.01.090

Номер детали на чертеже:

Трубопровод

Заводской номер: 314-02-80.01.110 Количество на модель: 1

314-02-80.01.110

Номер детали на чертеже:

Трубопровод

Заводской номер: 314-02-80.01.120 Количество на модель: 1

314-02-80.01.120

Номер детали на чертеже:

Трубопровод

Заводской номер: 312-04-80.01.230 Количество на модель: 1

312-04-80.01.230

Номер детали на чертеже:

Трубопровод

Заводской номер: 312-04-80.01.300 Количество на модель: 1

312-04-80.01.300

Номер детали на чертеже:

Блок переливных клапанов

Заводской номер: 417-10-80.01.100 Количество на модель: 1

417-10-80.01.100

Номер детали на чертеже:

Включатель манометра

Заводской номер: ЭО-3323.01.82.680 Количество на модель: 2

ЭО-3323.01.82.680

Номер детали на чертеже:

Включатель манометра

Заводской номер: ЭО-3322А.23.02.260 Количество на модель: 1

ЭО-3322А.23.02.260

Номер детали на чертеже:

Трубопровод

Заводской номер: 312-04-80.01.270 Количество на модель: 1

312-04-80.01.270

Номер детали на чертеже:

Трубопровод

Заводской номер: 318-00-80.01.290 Количество на модель: 3

318-00-80.01.290

Номер детали на чертеже:

Трубопровод

Заводской номер: 312-04-80.01.320 Количество на модель: 1

312-04-80.01.320

Номер детали на чертеже:

Патрубок

Заводской номер: ЭО-3323А.08.02.850 Количество на модель: 1

ЭО-3323А.08.02.850

Номер детали на чертеже:

Патрубок

Заводской номер: ЭО-3323А.08.02.860 Количество на модель: 1

ЭО-3323А.08.02.860

Номер детали на чертеже:

Клапан подпорный

Заводской номер: ЭО-3323А.08.07.110-20 Количество на модель: 1

ЭО-3323А.08.07.110-20

Номер детали на чертеже:

Клапан предохранительный

Заводской номер: 314-02-80.01.600 Количество на модель: 1

314-02-80.01.600

Номер детали на чертеже:

Трубопровод

Заводской номер: 222-02-80.01.200 Количество на модель: 1

222-02-80.01.200

Номер детали на чертеже:

Рукав 16х25-1,6 ГОСТ 10362-76 L=650 мм

Заводской номер: 312-04-80.01.002 Количество на модель: 1

312-04-80.01.002

Номер детали на чертеже:

Рукав 40х51,5-1,6 ГОСТ 10362-76 L=1200 мм

Заводской номер: 312-04-80.01.004 Количество на модель: 1

312-04-80.01.004

Номер детали на чертеже:

Рукав 40х51,5-1,6 ГОСТ 10362-76 L=120mm

Заводской номер: 312-04-80.01.005 Количество на модель: 1

312-04-80.01.005

Номер детали на чертеже:

Рукав 65х77,5-0,89 ГОСТ 10362-76 L=500 мм

Заводской номер: 312-04-80.01.006 Количество на модель: 1

312-04-80.01.006

Номер детали на чертеже:

Рукав 65х77,5-0,89 ГОСТ 10362-76 L=300 мм

Заводской номер: 312-04-80.01.007 Количество на модель: 1

312-04-80.01.007

Номер детали на чертеже:

Рукав 40х51,5-1,6 ГОСТ 10362-76 L=710 мм

Заводской номер: 003-00-80.01.002 Количество на модель: 1

003-00-80.01.002

Номер детали на чертеже:

Каркас

Заводской номер: 005-01-80.01.002 Количество на модель: 1

005-01-80.01.002

Номер детали на чертеже:

Штуцер

Заводской номер: ЭО-3322А.24.01.009 Количество на модель: 1

ЭО-3322А.24.01.009

Номер детали на чертеже:

Штуцер

Заводской номер: ЭО-3322Б.11.07.015 Количество на модель: 1

ЭО-3322Б.11.07.015

Номер детали на чертеже:

Штуцер

Заводской номер: ЭО-3323.20.83.012 Количество на модель: 1

ЭО-3323.20.83.012

Номер детали на чертеже:

Штуцер

Заводской номер: ЭО-3323А.08.02.003 Количество на модель: 1

ЭО-3323А.08.02.003

Номер детали на чертеже:

Фланец

Заводской номер: ЭО-3323.01.80.004 Количество на модель: 32

ЭО-3323.01.80.004

Номер детали на чертеже:

Штуцер

Заводской номер: ЭО-3322А.23.02.001 Количество на модель: 1

ЭО-3322А.23.02.001

Номер детали на чертеже:

Заглушка

Заводской номер: СП-71.0.70.002 Количество на модель: 1

СП-71.0.70.002

Номер детали на чертеже:

Гайка накидная

Заводской номер: СП-71.0.70.001 Количество на модель: 1

СП-71.0.70.001

100

Номер детали на чертеже:

100

Прижим

Заводской номер: МГ-300.222.1.002 Количество на модель: 4

МГ-300.222.1.002

102

Номер детали на чертеже:

102

Гайка

Заводской номер: ЭО-3322Б.48.01.904 Количество на модель: 4

ЭО-3322Б.48.01.904

103

Номер детали на чертеже:

103

Заглушка

Заводской номер: ЭО-3322.01.80.003 Количество на модель: 2

ЭО-3322.01.80.003

104

Номер детали на чертеже:

104

Тройник

Заводской номер: ЭО-3322Б.66.01.002 Количество на модель: 1

ЭО-3322Б.66.01.002

112

Номер детали на чертеже:

112

Болт

Заводской номер: М10-6gx30.88.35Х.016 Количество на модель: 8

М10-6gx30.88.35Х.016

113

Номер детали на чертеже:

113

Болт

Заводской номер: М10-6gx40.88.35Х.016 Количество на модель: 72

М10-6gx40.88.35Х.016

114

Номер детали на чертеже:

114

Болт

Заводской номер: М10-6gx55.88.35Х.016 Количество на модель: 6

М10-6gx55.88.35Х.016

115

Номер детали на чертеже:

115

Болт

Заводской номер: М12-6gx35.88.35Х.016 Количество на модель: 10

М12-6gx35.88.35Х.016

120

Номер детали на чертеже:

120

Болт

Заводской номер: М12-6gx30.58.016 Количество на модель: 8

М12-6gx30.58.016

121

Номер детали на чертеже:

121

Болт

Заводской номер: М12-6gx45.58.016 Количество на модель: 6

М12-6gx45.58.016

122

Номер детали на чертеже:

122

Болт

Заводской номер: М12-6gx50.58.016 Количество на модель: 5

М12-6gx50.58.016

123

Номер детали на чертеже:

123

Болт

Заводской номер: М10-6gx40.58.016 Количество на модель: 4

М10-6gx40.58.016

124

Номер детали на чертеже:

124

Болт

Заводской номер: М10-6gx50.58.016 Количество на модель: 8

М10-6gx50.58.016

128

Номер детали на чертеже:

128

Гайка

Заводской номер: М10-6Н.5.016 Количество на модель: 12

М10-6Н.5.016

133

Номер детали на чертеже:

133

Кольцо

Заводской номер: 018-022-25-2-3 Количество на модель: 1

018-022-25-2-3

405406

ВИТЯЗЬ

Р80(3)*РК 202

Код: 405406

Артикул: Р80(3)*РК, 202

Производитель: ВИТЯЗЬ

017270

018-022-25

Код: 017270

Артикул: 018-022-25,

Производитель:

222011

БОРИСОВ

70-3400015 РК

Код: 222011

Артикул: 70-3400015 РК,

Производитель: БОРИСОВ

405358

ВИТЯЗЬ

Р-160*РК 204

Код: 405358

Артикул: Р-160*РК, 204

Производитель: ВИТЯЗЬ

405374

ВИТЯЗЬ

Р80(2)*РК 207

Код: 405374

Артикул: Р80(2)*РК, 207

Производитель: ВИТЯЗЬ

405386

ВИТЯЗЬ

Р80(3)*РК 201

Код: 405386

Артикул: Р80(3)*РК, 201

Производитель: ВИТЯЗЬ

405421

ВИТЯЗЬ

Р80(2)*РК 206

Код: 405421

Артикул: Р80(2)*РК, 206

Производитель: ВИТЯЗЬ

405528

ВИТЯЗЬ

Ц100хРК-Н/О 3008

Код: 405528

Артикул: Ц100хРК-Н/О, 3008

Производитель: ВИТЯЗЬ

405790

ВИТЯЗЬ

Ц125*РК 3016

Код: 405790

Артикул: Ц125*РК, 3016

Производитель: ВИТЯЗЬ

405839

ВИТЯЗЬ

Ц125*РК 3015

Код: 405839

Артикул: Ц125*РК, 3015

Производитель: ВИТЯЗЬ

405840

ВИТЯЗЬ

Ц125хРК 3014

Код: 405840

Артикул: Ц125хРК, 3014

Производитель: ВИТЯЗЬ

406051

ВИТЯЗЬ

70-340*РК 5007

Код: 406051

Артикул: 70-340*РК, 5007

Производитель: ВИТЯЗЬ

406089

ВИТЯЗЬ

50-3406015*РК 5011

Код: 406089

Артикул: 50-3406015*РК, 5011

Производитель: ВИТЯЗЬ

406479

ВИТЯЗЬ

45-340*РК 5008

Код: 406479

Артикул: 45-340*РК, 5008

Производитель: ВИТЯЗЬ

249118

БЕЛАРУСЬРЕЗИНОТЕХНИКА

018-022-25-2-2

Код: 249118

Артикул: 018-022-25-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

134

Номер детали на чертеже:

134

Кольцо

Заводской номер: 030-035-30-2-3 Количество на модель: 26

030-035-30-2-3

040946

030-035-30

Код: 040946

Артикул: 030-035-30,

Производитель:

234433

БЕЛАРУСЬРЕЗИНОТЕХНИКА

030-035-30-2-2

Код: 234433

Артикул: 030-035-30-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

135

Номер детали на чертеже:

135

Кольцо

Заводской номер: 038-044-36-2-3 Количество на модель: 4

038-044-36-2-3

136

Номер детали на чертеже:

136

Кольцо

Заводской номер: 024-028-25-2-3 Количество на модель: 1

024-028-25-2-3

018777

024-028-25

Код: 018777

Артикул: 024-028-25,

Производитель:

405910

ВИТЯЗЬ

4УТНМ*РК 31141

Код: 405910

Артикул: 4УТНМ*РК, 31141

Производитель: ВИТЯЗЬ

406421

ВИТЯЗЬ

4УТНМ*РК 3112

Код: 406421

Артикул: 4УТНМ*РК, 3112

Производитель: ВИТЯЗЬ

071428

БЕЛАРУСЬРЕЗИНОТЕХНИКА

024-028-25-2-2

Код: 071428

Артикул: 024-028-25-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

137

Номер детали на чертеже:

137

Кольцо

Заводской номер: 055-060-30-2-3 Количество на модель: 2

055-060-30-2-3

043715

055-060-30

Код: 043715

Артикул: 055-060-30,

Производитель:

828511

БЕЛАРУСЬРЕЗИНОТЕХНИКА

055-060-30-2-2

Код: 828511

Артикул: 055-060-30-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

146

Номер детали на чертеже:

146

Шайба

Заводской номер: 10.65Г.016 Количество на модель: 98

10.65Г.016

147

Номер детали на чертеже:

147

Шайба

Заводской номер: 12.65Г.016 Количество на модель: 29

12.65Г.016

153

Номер детали на чертеже:

153

Шайба

Заводской номер: С10.01.08кп.019 Количество на модель: 12

С10.01.08кп.019

154

Номер детали на чертеже:

154

Шайба

Заводской номер: С12.01.08кп.019 Количество на модель: 20

С12.01.08кп.019

167

Номер детали на чертеже:

167

РВД

Заводской номер: 20-33(М42х2)-1250-У Количество на модель: 1

20-33(М42х2)-1250-У

168

Номер детали на чертеже:

168

РВД

Заводской номер: 20-33(М42х2-d.40)-650-У Количество на модель: 1

20-33(М42х2-d.40)-650-У

169

Номер детали на чертеже:

169

РВД

Заводской номер: 20-33(М42х2-d.40)-750-У Количество на модель: 1

20-33(М42х2-d.40)-750-У

170

Номер детали на чертеже:

170

РВД

Заводской номер: 20-33(М42х2-d.40)-1750-У Количество на модель: 1

20-33(М42х2-d.40)-1750-У

171

Номер детали на чертеже:

171

РВД

Заводской номер: 20-33(М42х2-d.40)-2200-У Количество на модель: 1

20-33(М42х2-d.40)-2200-У

172

Номер детали на чертеже:

172

РВД

Заводской номер: 12-28(М22х1,5)-650-У Количество на модель: 1

12-28(М22х1,5)-650-У

175

Номер детали на чертеже:

175

РВД

Заводской номер: 20-33(М42х2-d.40,90)-2200-У Количество на модель: 2

20-33(М42х2-d.40,90)-2200-У

176

Номер детали на чертеже:

176

РВД

Заводской номер: 16-30(М27х1,5-d.40)-1050-У Количество на модель: 2

16-30(М27х1,5-d.40)-1050-У

177

Номер детали на чертеже:

177

РВД

Заводской номер: 12-28(М22х1,5-d.40,90)-2200-У Количество на модель: 4

12-28(М22х1,5-d.40,90)-2200-У

180

Номер детали на чертеже:

180

Манометр

Заводской номер: МП-3-У Количество на модель: 1

МП-3-У

182

Номер детали на чертеже:

182

Манометр

Заводской номер: МТП-3М Количество на модель: 1

МТП-3М

183

Номер детали на чертеже:

183

Хомут АВА

Заводской номер: 19-28 Количество на модель: 2

19-28

184

Номер детали на чертеже:

184

Хомут

Заводской номер: 38-50 Количество на модель: 6

38-50

185

Номер детали на чертеже:

185

Хомут

Заводской номер: 68-85 Количество на модель: 4

68-85

005735

ABA

068-085 068-085 ABA, 68-85

Код: 005735

Артикул: 068-085, 068-085 ABA, 68-85

Производитель: ABA

076494

ABA

068-085 (12) 068-085 (12) ABA, 68-85

Код: 076494

Артикул: 068-085 (12), 068-085 (12) ABA, 68-85

Производитель: ABA

056199

KORUDA

KR-H54673 68-85

Код: 056199

Артикул: KR-H54673, 68-85

Производитель: KORUDA

190

Номер детали на чертеже:

190

Гидрораспределитель

Заводской номер: 312-02-520.00 Количество на модель: 1

312-02-520.00

192

Номер детали на чертеже:

192

Прокладка

Заводской номер: 400-765-5590 Количество на модель: 1

400-765-5590

193

Номер детали на чертеже:

193

Прокладка

Заводской номер: 400-768-5590 Количество на модель: 1

400-768-5590

195

Номер детали на чертеже:

195

Уплотнение Guardex

Заводской номер: 14E223YO/M12/ Количество на модель: 1

14E223YO/M12/

196

Номер детали на чертеже:

196

Уплотнение Guardex

Заводской номер: 14E232YO/M18/ Количество на модель: 1

14E232YO/M18/

199

Номер детали на чертеже:

199

Состав

Заводской номер: Анагерм103 Количество на модель:

Анагерм103

Вернуться в раздел каталога

Номер	312-04-80.01.010
Наименование	Трубопровод
Кол-во на "Количество;"	1
