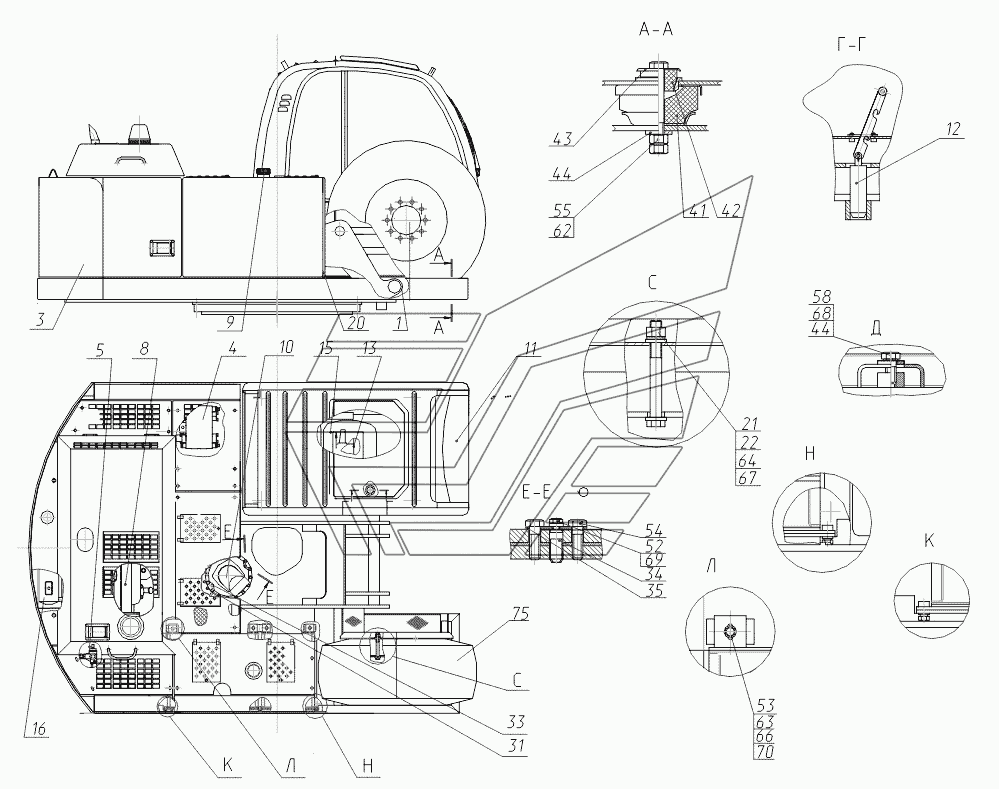

417-10-20.00.000 Платформа поворотная с механизмами ЭОВ-3521М-1. Каталог 2017г.

417-21-00.00.000 Экскаватор одноковшовый войсковой ЭОВ 3521М-1 ЭОВ-3521М-1 417-10-80.00.000-11 Гидрооборудование на поворотной платформе ЭОВ-3521М-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Платформа поворотная

Заводской номер: 417-10-01.00.000 Количество на модель: 1
417-10-01.00.000
1
3

Номер детали на чертеже:

3

Капот

Заводской номер: 417-10-11.00.000 Количество на модель: 1
417-10-11.00.000
1
4

Номер детали на чертеже:

4

Гидрооборудование на поворотной платформе

Заводской номер: 417-10-80.00.000-11 Количество на модель: 1
417-10-80.00.000-11
1
5

Номер детали на чертеже:

5

Подача воздуха к гидромолоту

Заводской номер: 417-10-81.30.000 Количество на модель: 1
417-10-81.30.000
1
8

Номер детали на чертеже:

8

Установка силовая с двигателем

Заводской номер: 312-04-03.51.000-40 Количество на модель: 1
312-04-03.51.000-40
1
9

Номер детали на чертеже:

9

Бак топливный

Заводской номер: 417-10-05.00.000 Количество на модель: 1
417-10-05.00.000
1
10

Номер детали на чертеже:

10

Механизм поворота

Заводской номер: 312-04-07.00.000 Количество на модель: 1
312-04-07.00.000
1
11

Номер детали на чертеже:

11

Кабина

Заводской номер: 312-20-02.00.000-20 Количество на модель: 1
312-20-02.00.000-20
1
11

Номер детали на чертеже:

11

Кабина

Заводской номер: 312-20-02.00.000 Количество на модель: 1
312-20-02.00.000
1
12

Номер детали на чертеже:

12

Установка стопора

Заводской номер: 312-20-05.00.000 Количество на модель: 1
312-20-05.00.000
1
13

Номер детали на чертеже:

13

Установка отопителя

Заводской номер: 312-20-87.17.000-10 Количество на модель: 1
312-20-87.17.000-10
1
15

Номер детали на чертеже:

15

Управление экскаватором

Заводской номер: 225-10-86.91.000-10 Количество на модель: 1
225-10-86.91.000-10
1
16

Номер детали на чертеже:

16

Установка подогревателя

Заводской номер: 622-00-87.50.000 Количество на модель: 1
622-00-87.50.000
1
20

Номер детали на чертеже:

20

Панель

Заводской номер: 417-10-20.00.001 Количество на модель: 1
417-10-20.00.001
1
21

Номер детали на чертеже:

21

Болт

Заводской номер: 417-40-20.00.201 Количество на модель: 2
417-40-20.00.201
2
22

Номер детали на чертеже:

22

Шайба

Заводской номер: Шайба Количество на модель: 4
Шайба
4
33

Номер детали на чертеже:

33

Штифт

Заводской номер: 312-04-20.00.003 Количество на модель: 1
312-04-20.00.003
1
34

Номер детали на чертеже:

34

Штифт

Заводской номер: 312-04-20.00.004 Количество на модель: 1
312-04-20.00.004
1
35

Номер детали на чертеже:

35

Накладка

Заводской номер: 312-04-20.00.005 Количество на модель: 2
312-04-20.00.005
2
41

Номер детали на чертеже:

41

Амортизатор

Заводской номер: 005-04-04.00.007 Количество на модель: 4
005-04-04.00.007
4
42

Номер детали на чертеже:

42

Амортизатор

Заводской номер: 005-04-04.00.008 Количество на модель: 4
005-04-04.00.008
4
43

Номер детали на чертеже:

43

Крышка

Заводской номер: 005-04-04.00.009 Количество на модель: 4
005-04-04.00.009
4
52

Номер детали на чертеже:

52

Болт

Заводской номер: М10-6gx20.58.016 Количество на модель: 2
М10-6gx20.58.016
2
53

Номер детали на чертеже:

53

Болт

Заводской номер: М12-6gx30.58.016 Количество на модель: 6
М12-6gx30.58.016
6
54

Номер детали на чертеже:

54

Болт

Заводской номер: М16-6gx50.109.40Х.016 Количество на модель: 16
М16-6gx50.109.40Х.016
16
55

Номер детали на чертеже:

55

Болт

Заводской номер: М16-6gx125.109.40Х.016 Количество на модель: 4
М16-6gx125.109.40Х.016
4
58

Номер детали на чертеже:

58

Болт

Заводской номер: М16-6gx35.58.016 Количество на модель: 4
М16-6gx35.58.016
4
62

Номер детали на чертеже:

62

Гайка

Заводской номер: М16-6H.5.016 Количество на модель: 8
М16-6H.5.016
8
63

Номер детали на чертеже:

63

Гайка

Заводской номер: М12-6H.5.016 Количество на модель: 2
М12-6H.5.016
2
64

Номер детали на чертеже:

64

Гайка

Заводской номер: М22х1,5-6H.10.40Х.016 Количество на модель: 2
М22х1,5-6H.10.40Х.016
2
66

Номер детали на чертеже:

66

Шайба

Заводской номер: 12.65Г.016 Количество на модель: 6
12.65Г.016
6
67

Номер детали на чертеже:

67

Шайба

Заводской номер: 22.65Г.016 Количество на модель: 2
22.65Г.016
2
68

Номер детали на чертеже:

68

Шайба

Заводской номер: 16.65Г.016 Количество на модель: 4
16.65Г.016
4
69

Номер детали на чертеже:

69

Шайба

Заводской номер: С10.01.08кп.019 Количество на модель: 2
С10.01.08кп.019
2
70

Номер детали на чертеже:

70

Шайба

Заводской номер: С12.01.08кп.019 Количество на модель: 6
С12.01.08кп.019
6
75

Номер детали на чертеже:

75

Колесо запасное

Заводской номер: Колесо Количество на модель: 1
Колесо
1
417-21-00.00.000 Экскаватор одноковшовый войсковой ЭОВ 3521М-1 ЭОВ-3521М-1 417-10-80.00.000-11 Гидрооборудование на поворотной платформе ЭОВ-3521М-1
