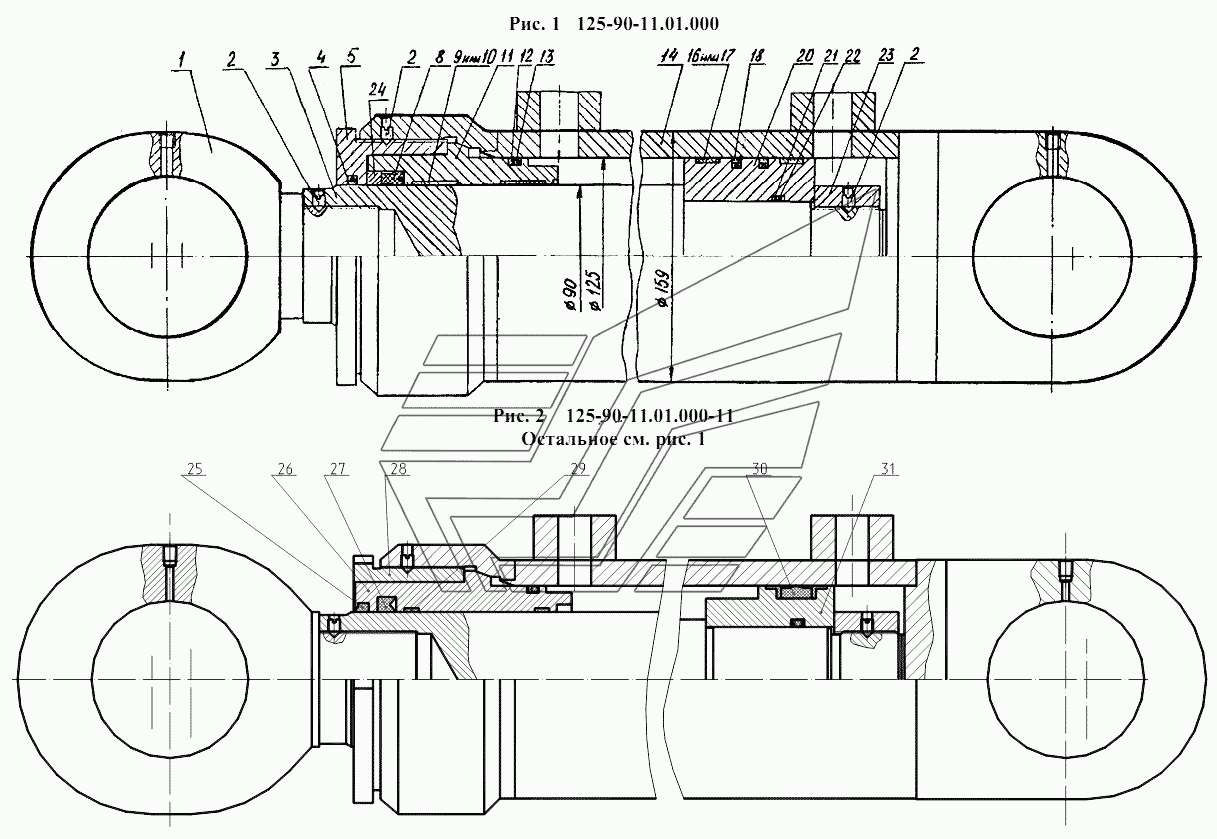

125-90-11.01.000 (125х90х1100) Гидроцилиндр рукояти (с уплотнениями «Элконт»), 125-90-11.01.000-11 (125х90х1100) (с уплотнениями «ГидраПак») ЕК-14-20. Каталог 2013г.

314-02-23.80.000-10 Трубопроводы рабочего оборудования ЕК-14-20 313-00-23.94.000 Гидроцилиндр ковша (с уплотнениями «Элконт»), 313-00-23.94.000-11 (с уплотнениями «ГидраПак»), 313-00-23.95.000-10 Гидроцилиндр стрелы (с уплотнениями «Элконт»), 313-00-23.95.000-11 (с уплотнениями «ГидраПак») ЕК-14-20

Вид отображения:

Детали справа

По ширине экрана

1

1

2

3

4

4

4

4

5

8

9

10

11

12

13

14

14

16

17

18

18

20

21

22

23

24

25

26

27

28

29

30

31

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Проушина

Заводской номер: 31.64.00.901 Количество на модель: 1

31.64.00.901

1

1

Номер детали на чертеже:

1

Проушина

Заводской номер: 34.64.01.940 Количество на модель: 1

34.64.01.940

1

2

Номер детали на чертеже:

2

Винт

Заводской номер: 1476.ВМ8-8gх12 Количество на модель: 3

1476.ВМ8-8gх12

3

3

Номер детали на чертеже:

3

Шток

Заводской номер: 125-90-11.01.005 Количество на модель: 1

125-90-11.01.005

1

4

Номер детали на чертеже:

4

Грязесъемник

Заводской номер: Е52-090-1 Количество на модель: 1

Е52-090-1

1

4

Номер детали на чертеже:

4

Кольцо

Заводской номер: 01-090 Количество на модель: 1

01-090

1

4

Номер детали на чертеже:

4

Грязесъемник

Заводской номер: ГСВ-90 Количество на модель: 1

ГСВ-90

1

4

Номер детали на чертеже:

4

Шнур

Заводской номер: Шнур Количество на модель: 1

Шнур

1

5

Номер детали на чертеже:

5

Гайка наружная

Заводской номер: 318-00-21.92.002 Количество на модель: 1

318-00-21.92.002

1

8

Номер детали на чертеже:

8

Манжета

Заводской номер: Е32-090-4 Количество на модель: 1

Е32-090-4

1

9

Номер детали на чертеже:

9

Кольцо

Заводской номер: Е22-090-30-30 Количество на модель: 2

Е22-090-30-30

2

10

Номер детали на чертеже:

10

Опорно-направляющее кольцо КОВ90

Заводской номер: 00.00.12.090 Количество на модель: 2

00.00.12.090

2

11

Номер детали на чертеже:

11

Букса

Заводской номер: 318-00-21.92.004 Количество на модель: 1

318-00-21.92.004

1

12

Номер детали на чертеже:

12

Кольцо защитное

Заводской номер: 34.64.00.913 Количество на модель: 1

34.64.00.913

1

13

Номер детали на чертеже:

13

Кольцо

Заводской номер: 9833.115-125-58-2-3 Количество на модель: 1

9833.115-125-58-2-3

1

405514

ВИТЯЗЬ

2ПТС-4*РК 60011

Код: 405514

Артикул: 2ПТС-4*РК, 60011

Производитель: ВИТЯЗЬ

405790

ВИТЯЗЬ

Ц125*РК 3016

Код: 405790

Артикул: Ц125*РК, 3016

Производитель: ВИТЯЗЬ

405839

ВИТЯЗЬ

Ц125*РК 3015

Код: 405839

Артикул: Ц125*РК, 3015

Производитель: ВИТЯЗЬ

14

Номер детали на чертеже:

14

Цилиндр

Заводской номер: 125-90-11.01.200 Количество на модель: 1

125-90-11.01.200

1

14

Номер детали на чертеже:

14

Цилиндр

Заводской номер: 125-90-11.01.100 Количество на модель: 1

125-90-11.01.100

1

16

Номер детали на чертеже:

16

Кольцо

Заводской номер: Е21-125-15-30 Количество на модель: 2

Е21-125-15-30

2

17

Номер детали на чертеже:

17

Опорно-направляющее кольцо

Заводской номер: 00.00.11.125 Количество на модель: 2

00.00.11.125

2

18

Номер детали на чертеже:

18

Уплотнение

Заводской номер: Е13М-125-5и Количество на модель: 2

Е13М-125-5и

2

18

Номер детали на чертеже:

18

Уплотнение поршня

Заводской номер: 02-125 Количество на модель: 2

02-125

2

20

Номер детали на чертеже:

20

Поршень

Заводской номер: ЭО-3323А.71.82.006-01 Количество на модель: 1

ЭО-3323А.71.82.006-01

1

21

Номер детали на чертеже:

21

Кольцо защитное

Заводской номер: ЭО-3323А.71.82.012 Количество на модель: 2

ЭО-3323А.71.82.012

2

22

Номер детали на чертеже:

22

Кольцо

Заводской номер: 9833.070-080-58-2-3 Количество на модель: 1

9833.070-080-58-2-3

1

017218

Не указан

070-080-58

Код: 017218

Артикул: 070-080-58,

Производитель: Не указан

405612

ВИТЯЗЬ

Ц125*РК 3018

Код: 405612

Артикул: Ц125*РК, 3018

Производитель: ВИТЯЗЬ

405617

ВИТЯЗЬ

Ц125*РК 3064

Код: 405617

Артикул: Ц125*РК, 3064

Производитель: ВИТЯЗЬ

405633

ВИТЯЗЬ

Ц80хРК 3006

Код: 405633

Артикул: Ц80хРК, 3006

Производитель: ВИТЯЗЬ

23

Номер детали на чертеже:

23

Гайка

Заводской номер: ЭО-3323А.71.82.020 Количество на модель: 1

ЭО-3323А.71.82.020

1

24

Номер детали на чертеже:

24

Кольцо

Заводской номер: 34.64.00.903-01 Количество на модель: 1

34.64.00.903-01

1

25

Номер детали на чертеже:

25

Грязесъемник

Заводской номер: PW90 Количество на модель: 1

PW90

1

26

Номер детали на чертеже:

26

Букса

Заводской номер: 318-00-21.92.004-11 Количество на модель: 1

318-00-21.92.004-11

1

27

Номер детали на чертеже:

27

Уплотнение штока

Заводской номер: TS9011011.5/LA Количество на модель: 1

TS9011011.5/LA

1

28

Номер детали на чертеже:

28

Гайка наружная

Заводской номер: 318-00-21.92.002-11 Количество на модель: 1

318-00-21.92.002-11

1

29

Номер детали на чертеже:

29

Направляющая штока

Заводской номер: 1/GT90х95-9,7/102 Количество на модель: 2

1/GT90х95-9,7/102

2

30

Номер детали на чертеже:

30

Уплотнение поршня

Заводской номер: DPS125108 Количество на модель: 1

DPS125108

1

31

Номер детали на чертеже:

31

Поршень

Заводской номер: ЭО-3323А.71.82.006-11 Количество на модель: 1

ЭО-3323А.71.82.006-11

1
