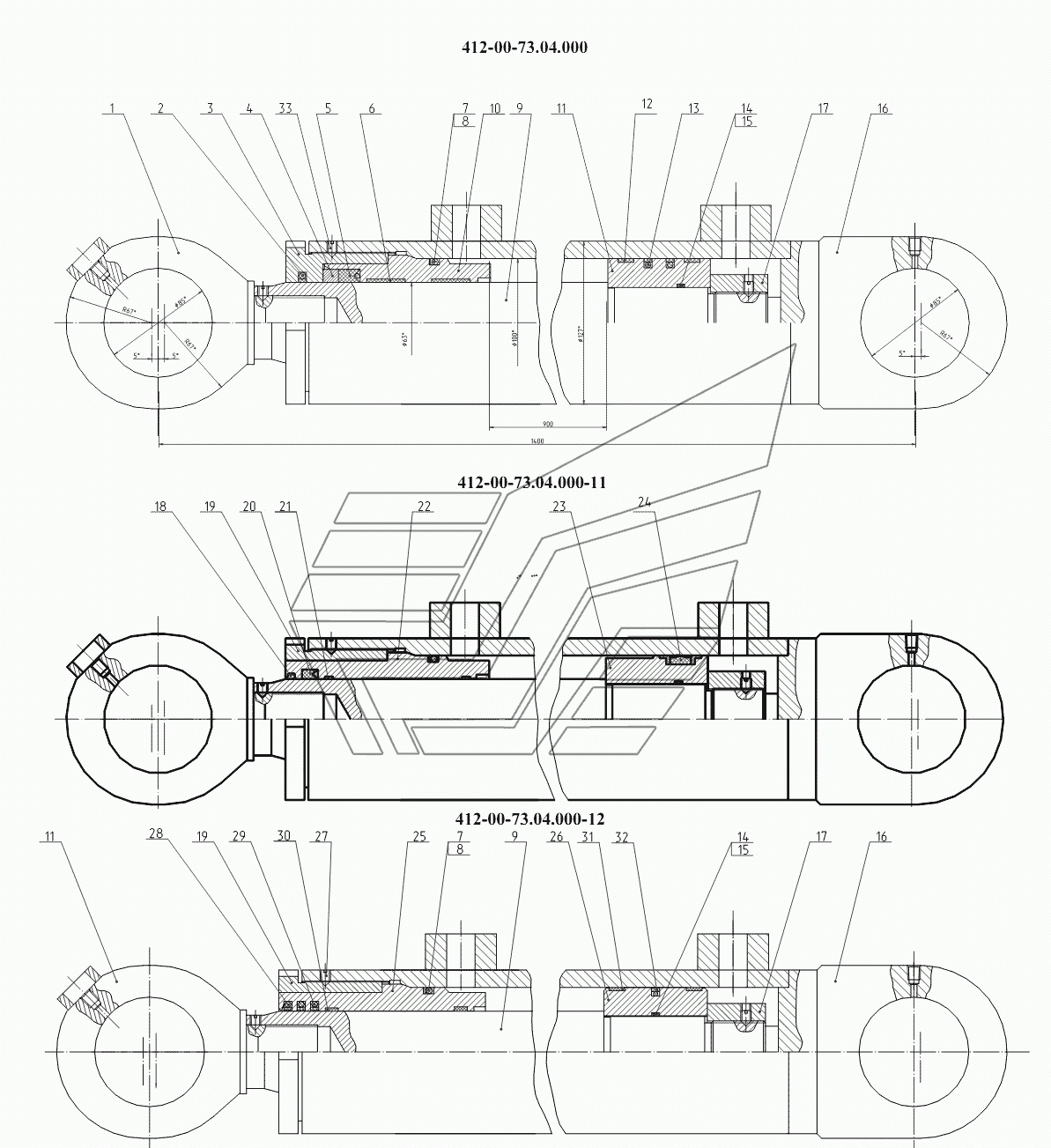

412-00-73.04.000 Гидроцилиндр ковша для всех модификаций с уплотнениями («Элконт»), 412-00-73.04.000-11 («ГидраПак»), 412-00-73.04.000-12 («Элконт» с ноября 2006 года) ЕК-12 (2013). Каталог 2013г.

110-80-11.02.000 Гидроцилиндр рукояти для всех модификаций с уплотнениями («Элконт»), 110-80-11.02.000-11 («ГидраПак»), 110-80-11.02.00-12 («Элконт» с ноября 2006 года) ЕК-12 (2013) 314-03-23.21.200 Ковш (V=0.65 м3), 312-00-28.05.100 Ковш (V=0.5 м3) ЕК-12 (2013)

Вид отображения:

Детали справа

По ширине экрана

1

2

2

2

2

2

3

4

5

6

6

7

8

9

10

11

12

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Проушина

Заводской номер: 08.46.99.001-11 Количество на модель: 1

08.46.99.001-11

1

2

Номер детали на чертеже:

2

Кольцо

Заводской номер: 01-063 Количество на модель: 1

01-063

1

2

Номер детали на чертеже:

2

Грязесъемник

Заводской номер: Е52-063 Количество на модель: 1

Е52-063

1

2

Номер детали на чертеже:

2

Грязесъемник ГСВ-63

Заводской номер: 00.00.10.063 Количество на модель: 1

00.00.10.063

1

2

Номер детали на чертеже:

2

Шнур 04,6 L=235 мм (материал: резина 7-ИРП-1078А ТУЗ8005.204-84)

Заводской номер: 00.00.13.063 Количество на модель: 1

00.00.13.063

1

2

Номер детали на чертеже:

2

Кольцо

Заводской номер: 070-078-46-2-3 Количество на модель: 1

070-078-46-2-3

1

3

Номер детали на чертеже:

3

Гайка наружная

Заводской номер: 08.46.99.002 Количество на модель: 1

08.46.99.002

1

4

Номер детали на чертеже:

4

Кольцо

Заводской номер: 08.46.99.003 Количество на модель: 1

08.46.99.003

1

5

Номер детали на чертеже:

5

Уплотнительная манжета штока

Заводской номер: Е3-063-083-15 Количество на модель: 1

Е3-063-083-15

1

6

Номер детали на чертеже:

6

Кольцо

Заводской номер: Е22-063-30-2.5 Количество на модель: 2

Е22-063-30-2.5

2

6

Номер детали на чертеже:

6

Кольцо опорно-направляющее КОВ63

Заводской номер: 00.00.12.063 Количество на модель: 2

00.00.12.063

2

7

Номер детали на чертеже:

7

Кольцо защитное

Заводской номер: 13.20.65.007 Количество на модель: 1

13.20.65.007

1

8

Номер детали на чертеже:

8

Кольцо

Заводской номер: 090-100-58-2-3 Количество на модель: 1

090-100-58-2-3

1

021091

090-100-58

Код: 021091

Артикул: 090-100-58,

Производитель:

9

Номер детали на чертеже:

9

Шток

Заводской номер: 412-00-73.04.010 Количество на модель: 1

412-00-73.04.010

1

10

Номер детали на чертеже:

10

Букса

Заводской номер: 08.46.99.004 Количество на модель: 1

08.46.99.004

1

11

Номер детали на чертеже:

11

Поршень

Заводской номер: 08.46.99.011 Количество на модель: 1

08.46.99.011

1

12

Номер детали на чертеже:

12

Кольцо поршня опорно-направляющее

Заводской номер: Е21-100-12-3.0 Количество на модель: 2

Е21-100-12-3.0

2

12

Номер детали на чертеже:

12

Кольцо опорно-направляющее КОН100

Заводской номер: 00.00.11.100 Количество на модель: 2

00.00.11.100

2

13

Номер детали на чертеже:

13

Уплотнение

Заводской номер: Е13М-100-5 Количество на модель: 2

Е13М-100-5

2

14

Номер детали на чертеже:

14

Кольцо защитное

Заводской номер: ЭО-3323А.71.80.109 Количество на модель: 2

ЭО-3323А.71.80.109

2

15

Номер детали на чертеже:

15

Кольцо

Заводской номер: 055-060-30-2-3 Количество на модель: 1

055-060-30-2-3

1

043715

055-060-30

Код: 043715

Артикул: 055-060-30,

Производитель:

828511

БЕЛАРУСЬРЕЗИНОТЕХНИКА

055-060-30-2-2

Код: 828511

Артикул: 055-060-30-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

16

Номер детали на чертеже:

16

Цилиндр

Заводской номер: 412-00-73.04.100 Количество на модель: 1

412-00-73.04.100

1

17

Номер детали на чертеже:

17

Гайка

Заводской номер: 08.46.99.019 Количество на модель: 1

08.46.99.019

1

18

Номер детали на чертеже:

18

Грязесъемник

Заводской номер: PW63 Количество на модель: 1

PW63

1

19

Номер детали на чертеже:

19

Гайка наружная

Заводской номер: 08.46.99.002-11 Количество на модель: 1

08.46.99.002-11

1

20

Номер детали на чертеже:

20

Уплотнение штока

Заводской номер: TS6378.11.5/LA Количество на модель: 1

TS6378.11.5/LA

1

21

Номер детали на чертеже:

21

Направляющая штока

Заводской номер: 1/GT63х67-6.3/102 Количество на модель: 2

1/GT63х67-6.3/102

2

22

Номер детали на чертеже:

22

Букса

Заводской номер: 08.46.99.004-11 Количество на модель: 1

08.46.99.004-11

1

23

Номер детали на чертеже:

23

Поршень

Заводской номер: 08.46.99.011-11 Количество на модель: 1

08.46.99.011-11

1

24

Номер детали на чертеже:

24

Уплотнение поршня

Заводской номер: DPS10086 Количество на модель: 1

DPS10086

1

25

Номер детали на чертеже:

25

Букса

Заводской номер: 08.46.99.004-12 Количество на модель: 1

08.46.99.004-12

1

26

Номер детали на чертеже:

26

Поршень

Заводской номер: 08.46.99.011-12 Количество на модель: 1

08.46.99.011-12

1

27

Номер детали на чертеже:

27

Винт

Заводской номер: М8-6gx1214Н.019 Количество на модель: 3

М8-6gx1214Н.019

3

28

Номер детали на чертеже:

28

Грязесъемник

Заводской номер: Е50-А-063-5 Количество на модель: 1

Е50-А-063-5

1

29

Номер детали на чертеже:

29

Уплотнение

Заводской номер: Е06-063-5 Количество на модель: 2

Е06-063-5

2

30

Номер детали на чертеже:

30

Кольцо

Заводской номер: Е20-063-068 Количество на модель: 2

Е20-063-068

2

31

Номер детали на чертеже:

31

Кольцо

Заводской номер: Е20-095-100 Количество на модель: 2

Е20-095-100

2

32

Номер детали на чертеже:

32

Уплотнение

Заводской номер: Е15М-100-5 Количество на модель: 1

Е15М-100-5

1
