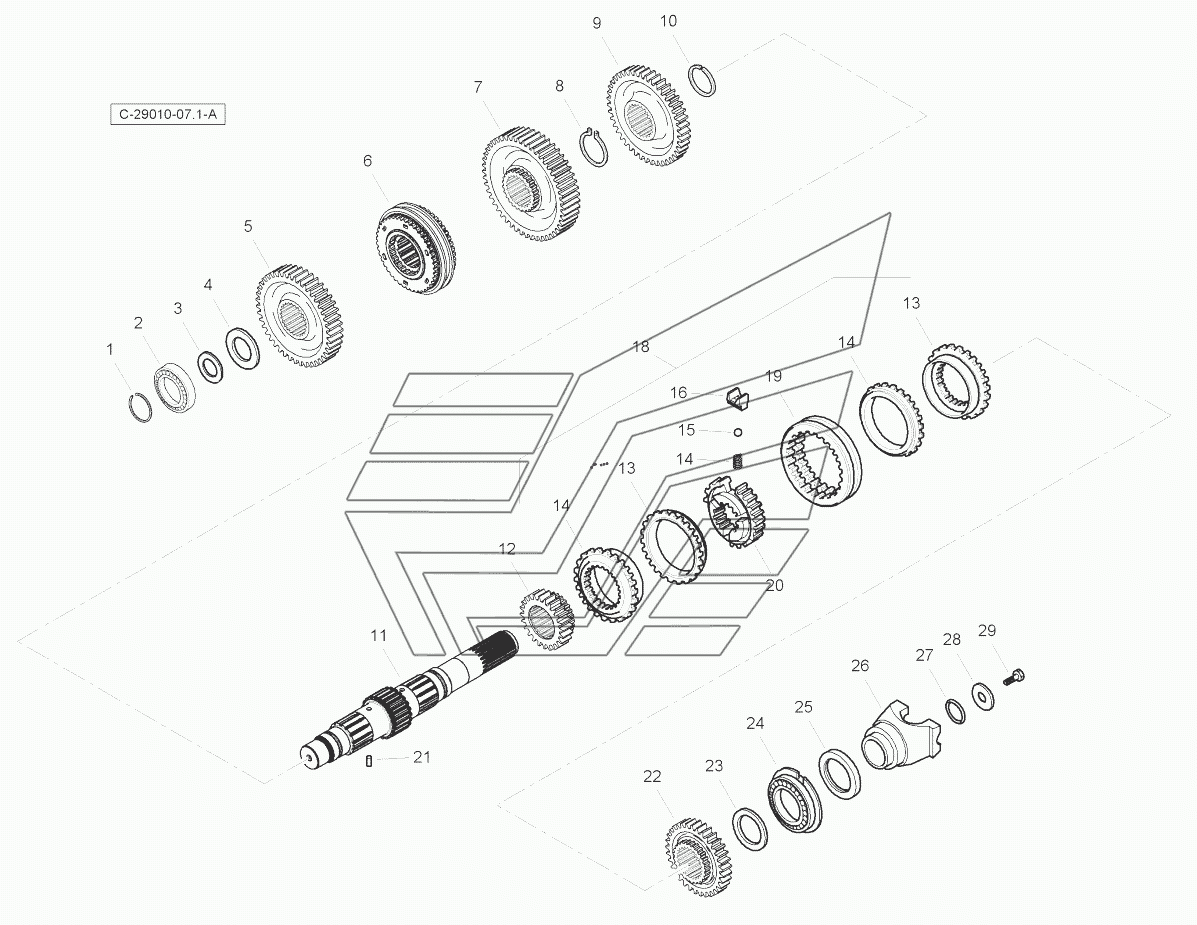

Transmission - Servo Power Synchro - Mechnical Parking Brake - Secondary Shaft TLB-890 (часть 1). Каталог 2013г.

Transmission - Servo Power Synchro - Mechnical Parking Brake - Reverse & Primary Shafts TLB-890 (часть 1) Transmission - Servo Power Synchro - Mechnical Parking Brake - 4WD Shaft TLB-890 (часть 1)

Вид отображения:

Детали справа

По ширине экрана

1

2

3

3

3

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Кольцо стопорное

Заводской номер: 6194380M1 Количество на модель: 1

6194380M1

1

2

Номер детали на чертеже:

2

Подшипник

Заводской номер: 6194373M1 Количество на модель: 1

6194373M1

1

3

Номер детали на чертеже:

3

Прокладка

Заводской номер: 6194376M1 Количество на модель:

6194376M1

3

Номер детали на чертеже:

3

Прокладка

Заводской номер: 6194377M1 Количество на модель:

6194377M1

3

Номер детали на чертеже:

3

Прокладка

Заводской номер: 6194378M1 Количество на модель:

6194378M1

3

Номер детали на чертеже:

3

Прокладка

Заводской номер: 6194379M1 Количество на модель:

6194379M1

4

Номер детали на чертеже:

4

Шайба

Заводской номер: 6194375M1 Количество на модель: 1

6194375M1

1

5

Номер детали на чертеже:

5

Шестерня

Заводской номер: 6194374M1 Количество на модель: 1

6194374M1

1

6

Номер детали на чертеже:

6

Комплект синхронизатора

Заводской номер: 6194391M91 Количество на модель: 1

6194391M91

1

7

Номер детали на чертеже:

7

Шестерня

Заводской номер: 6194392M1 Количество на модель: 1

6194392M1

1

8

Номер детали на чертеже:

8

Кольцо

Заводской номер: 6194413M1 Количество на модель: 1

6194413M1

1

9

Номер детали на чертеже:

9

Шестерня

Заводской номер: 6194412M1 Количество на модель: 1

6194412M1

1

10

Номер детали на чертеже:

10

Кольцо

Заводской номер: 6194411M1 Количество на модель: 1

6194411M1

1

11

Номер детали на чертеже:

11

Secondary Shaft

Заводской номер: 6195604M1 Количество на модель: 1

6195604M1

1

12

Номер детали на чертеже:

12

Шестерня

Заводской номер: 6194393M1 Количество на модель: 1

6194393M1

1

13

Номер детали на чертеже:

13

Clutch Ring

Заводской номер: 6195647M1 Количество на модель: 2

6195647M1

2

14

Номер детали на чертеже:

14

Tapered Friction Ring

Заводской номер: 6195649M1 Количество на модель: 2

6195649M1

2

15

Номер детали на чертеже:

15

Spring

Заводской номер: 6195651M1 Количество на модель: 3

6195651M1

3

16

Номер детали на чертеже:

16

Pin

Заводской номер: 6195650M1 Количество на модель: 3

6195650M1

3

17

Номер детали на чертеже:

17

Пластина

Заводской номер: 6194398M1 Количество на модель: 3

6194398M1

3

18

Номер детали на чертеже:

18

Synchronizing Kit

Заводской номер: 6195653M91 Количество на модель: 1

6195653M91

1

19

Номер детали на чертеже:

19

Sleeve

Заводской номер: 6195652M1 Количество на модель: 1

6195652M1

1

20

Номер детали на чертеже:

20

Hub

Заводской номер: 6195648M1 Количество на модель: 1

6195648M1

1

21

Номер детали на чертеже:

21

Фиксатор

Заводской номер: 6194365M1 Количество на модель: 1

6194365M1

1

22

Номер детали на чертеже:

22

Шестерня

Заводской номер: 6194410M1 Количество на модель: 1

6194410M1

1

23

Номер детали на чертеже:

23

Шайба

Заводской номер: 6194409M1 Количество на модель: 1

6194409M1

1

24

Номер детали на чертеже:

24

Подшипник

Заводской номер: 6194408M1 Количество на модель: 1

6194408M1

1

25

Номер детали на чертеже:

25

Уплотнение

Заводской номер: 6194407M1 Количество на модель: 1

6194407M1

1

26

Номер детали на чертеже:

26

Flange

Заводской номер: 6194988M1 Количество на модель: 1

6194988M1

1

27

Номер детали на чертеже:

27

Кольцевое уплотнение

Заводской номер: 6194405M1 Количество на модель: 1

6194405M1

1

28

Номер детали на чертеже:

28

Шайба

Заводской номер: 6194404M1 Количество на модель: 1

6194404M1

1

29

Номер детали на чертеже:

29

Болт

Заводской номер: 6194403M1 Количество на модель: 1

6194403M1

1
