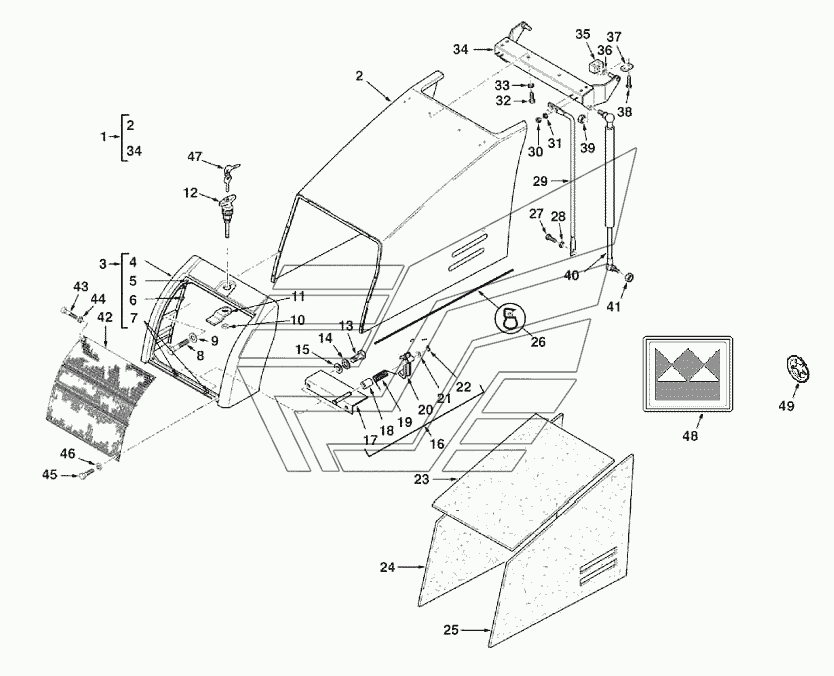

Капот двигателя TLB-825. Каталог 2018г.

Шасси / Боковое смещение TLB-825 Аккумуляторный отсек TLB-825

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

22

23

24

25

26

28

29

30

34

35

36

37

38

40

41

42

43

44

45

47

48

49

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Капот в сборе, белый

Заводской номер: 6109918M91 Количество на модель: 1

6109918M91

1

2

Номер детали на чертеже:

2

Капот в сборе

Заводской номер: 6107887M91 Количество на модель: 1

6107887M91

1

3

Номер детали на чертеже:

3

Передняя часть капота

Заводской номер: 6101058M92 Количество на модель: 1

6101058M92

1

4

Номер детали на чертеже:

4

Передняя часть

Заводской номер: NOSE Количество на модель: 1

NOSE

1

5

Номер детали на чертеже:

5

Гайка

Заводской номер: 6101246M1 Количество на модель: 8

6101246M1

8

6

Номер детали на чертеже:

6

Вставка

Заводской номер: 6100785M1 Количество на модель: 2

6100785M1

2

7

Номер детали на чертеже:

7

Фиксатор капота

Заводской номер: 6102674M2 Количество на модель: 4

6102674M2

4

8

Номер детали на чертеже:

8

Болт

Заводской номер: 339804X1 Количество на модель: 8

339804X1

8

9

Номер детали на чертеже:

9

Шайба

Заводской номер: 390971X1 Количество на модель: 8

390971X1

8

10

Номер детали на чертеже:

10

Гайка

Заводской номер: 1440329X1 Количество на модель: 1

1440329X1

1

11

Номер детали на чертеже:

11

Болт замка капота

Заводской номер: 6108647M1 Количество на модель: 1

6108647M1

1

12

Номер детали на чертеже:

12

Замок капота

Заводской номер: 6108646M91 Количество на модель: 1

6108646M91

1

13

Номер детали на чертеже:

13

Болт

Заводской номер: 339124X1 Количество на модель: 2

339124X1

2

14

Номер детали на чертеже:

14

Шайба

Заводской номер: 339374X1 Количество на модель: 2

339374X1

2

15

Номер детали на чертеже:

15

Шайба

Заводской номер: 390972X1 Количество на модель: 2

390972X1

2

16

Номер детали на чертеже:

16

Фиксатор в сборе, предохранитель капота

Заводской номер: 6100960M92 Количество на модель: 1

6100960M92

1

17

Номер детали на чертеже:

17

Кронштейн

Заводской номер: BRACKET Количество на модель: 1

BRACKET

1

18

Номер детали на чертеже:

18

Распорная втулка

Заводской номер: 6101529M1 Количество на модель: 1

6101529M1

1

19

Номер детали на чертеже:

19

Пружина кручения

Заводской номер: 3521090M3 Количество на модель: 1

3521090M3

1

20

Номер детали на чертеже:

20

Фиксатор, предохранитель

Заводской номер: 6106050M91 Количество на модель: 1

6106050M91

1

22

Номер детали на чертеже:

22

Стопорное кольцо

Заводской номер: 1440522X1 Количество на модель: 1

1440522X1

1

23

Номер детали на чертеже:

23

Панель шумоизоляции верхняя

Заводской номер: 6101175M2 Количество на модель: 1

6101175M2

1

24

Номер детали на чертеже:

24

Панель шумоизоляции верхняя левая

Заводской номер: 6101176M1 Количество на модель: 1

6101176M1

1

25

Номер детали на чертеже:

25

Панель шумоизоляции верхняя, правая

Заводской номер: 6101177M1 Количество на модель: 1

6101177M1

1

26

Номер детали на чертеже:

26

Уплотнение капота

Заводской номер: 6101241M1 Количество на модель: 2

6101241M1

2

28

Номер детали на чертеже:

28

Шайба

Заводской номер: 385361X1 Количество на модель: 2

385361X1

2

29

Номер детали на чертеже:

29

Упор

Заводской номер: 6102023M1 Количество на модель: 2

6102023M1

2

30

Номер детали на чертеже:

30

Гайка

Заводской номер: 394367X1 Количество на модель: 4

394367X1

4

34

Номер детали на чертеже:

34

Опора газового цилиндра

Заводской номер: 6102084M91 Количество на модель: 1

6102084M91

1

35

Номер детали на чертеже:

35

Петля упора

Заводской номер: 6102086M1 Количество на модель: 2

6102086M1

2

36

Номер детали на чертеже:

36

Шайба

Заводской номер: 1441664X1 Количество на модель: 2

1441664X1

2

37

Номер детали на чертеже:

37

Прижимная планка

Заводской номер: 1462583M1 Количество на модель: 2

1462583M1

2

38

Номер детали на чертеже:

38

Болт

Заводской номер: 339229X1 Количество на модель: 4

339229X1

4

40

Номер детали на чертеже:

40

Газовый упор

Заводской номер: 6111404M91 Количество на модель: 2

6111404M91

2

41

Номер детали на чертеже:

41

Гайка

Заводской номер: 394367X Количество на модель: 2

394367X

2

42

Номер детали на чертеже:

42

Решетка-Fermec

Заводской номер: 6101133M91 Количество на модель: 1

6101133M91

1

43

Номер детали на чертеже:

43

Болт

Заводской номер: 391884X1 Количество на модель: 2

391884X1

2

44

Номер детали на чертеже:

44

Шайба

Заводской номер: 391038X1 Количество на модель: 2

391038X1

2

45

Номер детали на чертеже:

45

Винт

Заводской номер: 339560X1 Количество на модель: 2

339560X1

2

47

Номер детали на чертеже:

47

Многоцелевой ключ

Заводской номер: 6107891M1 Количество на модель: 2

6107891M1

2

48

Номер детали на чертеже:

48

Badge

Заводской номер: 6107978M91 Количество на модель: 1

6107978M91

1

49

Номер детали на чертеже:

49

Fastener

Заводской номер: 6100457M1 Количество на модель: 2

6100457M1

2
