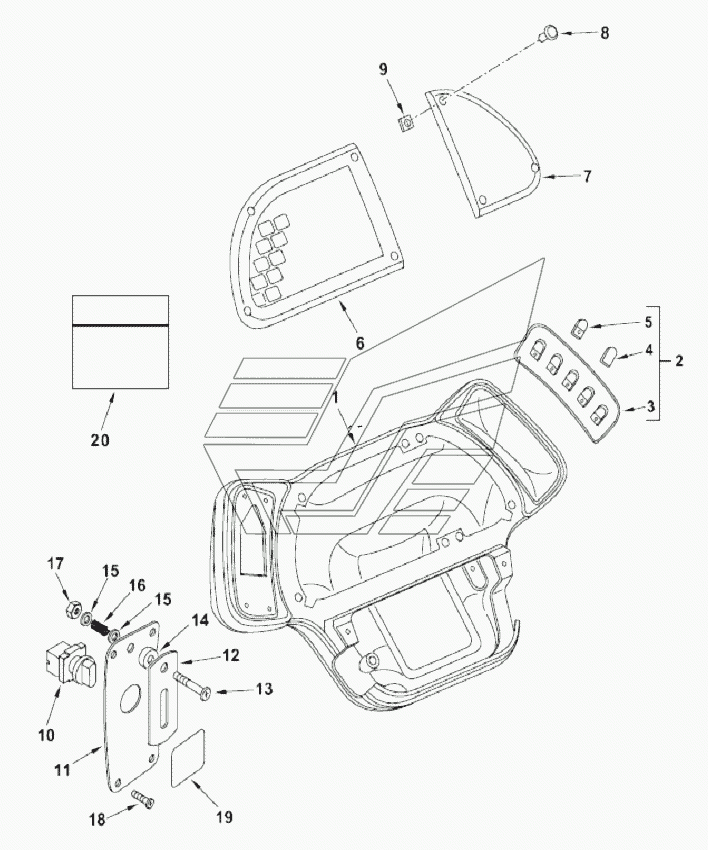

Приборная панель TLB-825. Каталог 2018г.

Выключатель вперед/назад TLB-825 Отопитель TLB-825

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Консоль приборов передняя

Заводской номер: T101129 Количество на модель: 1
T101129
1
2

Номер детали на чертеже:

2

Блок кнопок передней консоли

Заводской номер: T101193 Количество на модель: 1
T101193
1
3

Номер детали на чертеже:

3

Панель кнопок

Заводской номер: SWITCHPACK Количество на модель: 1
SWITCHPACK
1
4

Номер детали на чертеже:

4

Кнопка

Заводской номер: T101131 Количество на модель: 3
T101131
3
5

Номер детали на чертеже:

5

Крышка кнопки

Заводской номер: 6101777M91 Количество на модель: 2
6101777M91
2
6

Номер детали на чертеже:

6

Панель инструментальная

Заводской номер: T101134 Количество на модель: 1
T101134
1
7

Номер детали на чертеже:

7

Крышка правая консоли

Заводской номер: T101135 Количество на модель: 1
T101135
1
8

Номер детали на чертеже:

8

Винт - № 6х16

Заводской номер: 365915X1 Количество на модель: 7
365915X1
7
9

Номер детали на чертеже:

9

Гайка

Заводской номер: 6101590M1 Количество на модель: 7
6101590M1
7
10

Номер детали на чертеже:

10

Переключатель полного хода

Заводской номер: 3519935M91 Количество на модель: 1
3519935M91
1
11

Номер детали на чертеже:

11

Пластина переключения тормозами

Заводской номер: 6106194M1 Количество на модель: 1
6106194M1
1
12

Номер детали на чертеже:

12

Пластина фиксирующаям

Заводской номер: 6106195M2 Количество на модель: 1
6106195M2
1
13

Номер детали на чертеже:

13

Винт

Заводской номер: 3009542X1 Количество на модель: 1
3009542X1
1
14

Номер детали на чертеже:

14

Втулка

Заводской номер: 3516528M1 Количество на модель: 1
3516528M1
1
15

Номер детали на чертеже:

15

Шайба

Заводской номер: 390971X1 Количество на модель: 2
390971X1
2
16

Номер детали на чертеже:

16

Пружина

Заводской номер: 3516529M1 Количество на модель: 1
3516529M1
1
17

Номер детали на чертеже:

17

Гайка

Заводской номер: 1441500X1 Количество на модель: 1
1441500X1
1
18

Номер детали на чертеже:

18

Screw

Заводской номер: 3516218M2 Количество на модель: 4
3516218M2
4
19

Номер детали на чертеже:

19

Наклейка

Заводской номер: 6106221M1 Количество на модель: 1
6106221M1
1
20

Номер детали на чертеже:

20

Блок измерения скорости передвижения

Заводской номер: 81500020003 Количество на модель: 1
81500020003
1
