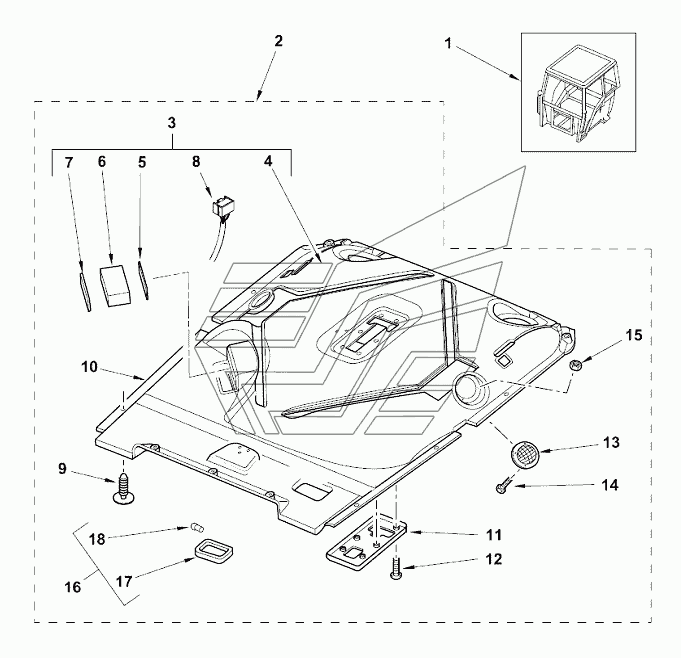

Внутренняя крыша TLB-825. Каталог 2018г.

Внешняя крыша TLB-825 Установка кабины TLB-825

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кабина

Заводской номер: T101043 Количество на модель: 1
T101043
1
2

Номер детали на чертеже:

2

Крыша внутренняя в сборе

Заводской номер: 6099405M93 Количество на модель: 1
6099405M93
1
3

Номер детали на чертеже:

3

6099771M91

Заводской номер: 6099771M91 Количество на модель: 1
6099771M91
1
4

Номер детали на чертеже:

4

Прокладка

Заводской номер: LINING Количество на модель: 1
LINING
1
5

Номер детали на чертеже:

5

Плата

Заводской номер: PLATE Количество на модель: 1
PLATE
1
6

Номер детали на чертеже:

6

Радио

Заводской номер: 6109772M1 Количество на модель: 1
6109772M1
1
7

Номер детали на чертеже:

7

Панель радио

Заводской номер: 6109775M1 Количество на модель: 1
6109775M1
1
8

Номер детали на чертеже:

8

Провода радио

Заводской номер: 6109777M91 Количество на модель: 1
6109777M91
1
9

Номер детали на чертеже:

9

Деревянная кнопка

Заводской номер: 6102077M1 Количество на модель: 14
6102077M1
14
10

Номер детали на чертеже:

10

Элемент

Заводской номер: 6099461M1 Количество на модель: 2
6099461M1
2
11

Номер детали на чертеже:

11

Покрытие внутренней крыши

Заводской номер: 6099247M1 Количество на модель: 1
6099247M1
1
12

Номер детали на чертеже:

12

Винт для листового металла

Заводской номер: 3512617M1 Количество на модель: 6
3512617M1
6
13

Номер детали на чертеже:

13

Решетка динамика

Заводской номер: 3516210M1 Количество на модель: 2
3516210M1
2
14

Номер детали на чертеже:

14

Винт

Заводской номер: 6099448M1 Количество на модель: 8
6099448M1
8
15

Номер детали на чертеже:

15

Гайка

Заводской номер: 3512511M Количество на модель: 8
3512511M
8
16

Номер детали на чертеже:

16

Внутренний свет

Заводской номер: 3516209M92 Количество на модель: 1
3516209M92
1
17

Номер детали на чертеже:

17

Лампа

Заводской номер: LAMP Количество на модель: 1
LAMP
1
18

Номер детали на чертеже:

18

Лампа

Заводской номер: 3523441M1 Количество на модель: 1
3523441M1
1
