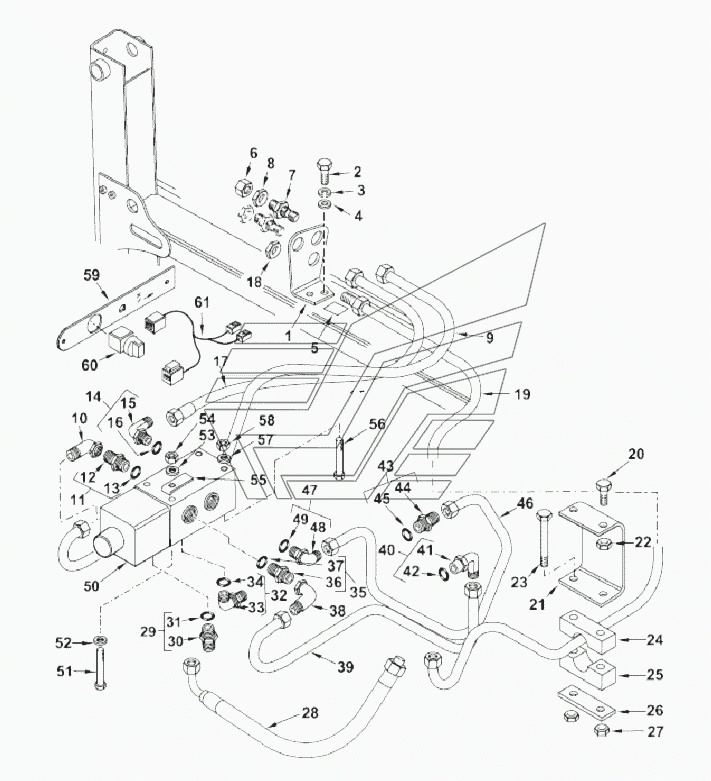

Дивертер шасси TLB-825. Каталог 2018г.

Рукоять стрелы - установка TLB-825 Рукава TLB-825

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кронштейн крепления труб

Заводской номер: 6109873M1 Количество на модель: 1
6109873M1
1
2

Номер детали на чертеже:

2

Болт

Заводской номер: 3009491X1 Количество на модель: 2
3009491X1
2
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 339376X1 Количество на модель: 2
339376X1
2
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 390734X1 Количество на модель: 2
390734X1
2
5

Номер детали на чертеже:

5

Наклейка

Заводской номер: 6109756M1 Количество на модель: 1
6109756M1
1
6

Номер детали на чертеже:

6

Крышка

Заводской номер: 355782X1 Количество на модель: 1
355782X1
1
7

Номер детали на чертеже:

7

Разъем, прямой - Гидравлика

Заводской номер: 356269X1 Количество на модель: 2
356269X1
2
8

Номер детали на чертеже:

8

Гайка 1 1/16-12, стопорная

Заводской номер: 355575X1 Количество на модель: 2
355575X1
2
9

Номер детали на чертеже:

9

Труба монтажная

Заводской номер: 6109746M92 Количество на модель: 1
6109746M92
1
10

Номер детали на чертеже:

10

Угольник

Заводской номер: 366462X1 Количество на модель: 1
366462X1
1
11

Номер детали на чертеже:

11

Разъем В1510т-12-12

Заводской номер: 835057M91 Количество на модель: 1
835057M91
1
12

Номер детали на чертеже:

12

Угловой штуцер

Заводской номер: Штуцер Количество на модель: 1
Штуцер
1
13

Номер детали на чертеже:

13

Кольцевое уплотнение

Заводской номер: 835025M1 Количество на модель: 1
835025M1
1
14

Номер детали на чертеже:

14

Elbow & O-Ring

Заводской номер: 358764X91 Количество на модель: 1
358764X91
1
15

Номер детали на чертеже:

15

Угольник

Заводской номер: Угольник Количество на модель: 1
Угольник
1
17

Номер детали на чертеже:

17

Труба напорная гидромолота

Заводской номер: 6107408M93 Количество на модель: 1
6107408M93
1
19

Номер детали на чертеже:

19

Труба в сборе слива гидромолота

Заводской номер: 6109846M91 Количество на модель: 1
6109846M91
1
20

Номер детали на чертеже:

20

Винт

Заводской номер: 339666X1 Количество на модель: 2
339666X1
2
21

Номер детали на чертеже:

21

Кронштейн прижима трубы

Заводской номер: 6109926M1 Количество на модель: 1
6109926M1
1
22

Номер детали на чертеже:

22

Гайка

Заводской номер: 1441500X1 Количество на модель: 2
1441500X1
2
23

Номер детали на чертеже:

23

Болт М6-60

Заводской номер: 1440922X1 Количество на модель: 2
1440922X1
2
24

Номер детали на чертеже:

24

Хомут трубы

Заводской номер: 3520340M3 Количество на модель: 1
3520340M3
1
25

Номер детали на чертеже:

25

Скоба прижимная

Заводской номер: 6102788M1 Количество на модель: 1
6102788M1
1
26

Номер детали на чертеже:

26

Прижимная планка

Заводской номер: 1462583M1 Количество на модель: 1
1462583M1
1
28

Номер детали на чертеже:

28

Рукав в сборе

Заводской номер: 6108513M91 Количество на модель: 1
6108513M91
1
29

Номер детали на чертеже:

29

Разъем, гидравлический прямой, 1 1/16х7/8

Заводской номер: 365715X91 Количество на модель: 1
365715X91
1
32

Номер детали на чертеже:

32

Elbow

Заводской номер: 368113X91 Количество на модель: 1
368113X91
1
39

Номер детали на чертеже:

39

Труба гидромолота

Заводской номер: 6109622M91 Количество на модель: 1
6109622M91
1
41

Номер детали на чертеже:

41

Угольник

Заводской номер: ELBOW Количество на модель: 1
ELBOW
1
44

Номер детали на чертеже:

44

Штуцер

Заводской номер: CONNECTOR Количество на модель: 1
CONNECTOR
1
46

Номер детали на чертеже:

46

Труба гидромолота

Заводской номер: 6109620M91 Количество на модель: 1
6109620M91
1
50

Номер детали на чертеже:

50

Клапан-Дивертор

Заводской номер: 6108292M91 Количество на модель: 1
6108292M91
1
51

Номер детали на чертеже:

51

Болт М6х100

Заводской номер: 3019894X1 Количество на модель: 3
3019894X1
3
51

Номер детали на чертеже:

51

Винт

Заводской номер: 3004715X1 Количество на модель: 2
3004715X1
2
52

Номер детали на чертеже:

52

Шайба

Заводской номер: 3019571X1 Количество на модель: 3
3019571X1
3
53

Номер детали на чертеже:

53

Шайба

Заводской номер: 390972X1 Количество на модель: 2
390972X1
2
53

Номер детали на чертеже:

53

Шайба

Заводской номер: 390971X1 Количество на модель: 3
390971X1
3
54

Номер детали на чертеже:

54

Гайка

Заводской номер: 394367X1 Количество на модель: 2
394367X1
2
55

Номер детали на чертеже:

55

Пластина

Заводской номер: 6108445M1 Количество на модель: 1
6108445M1
1
56

Номер детали на чертеже:

56

Винт

Заводской номер: 3001758X1 Количество на модель: 1
3001758X1
1
59

Номер детали на чертеже:

59

Пластина переключателя гидромолота

Заводской номер: 6107176M2 Количество на модель: 1
6107176M2
1
60

Номер детали на чертеже:

60

Переключатель гидромолота

Заводской номер: 6107165M91 Количество на модель: 1
6107165M91
1
61

Номер детали на чертеже:

61

Жгут включения гидромолота

Заводской номер: 6107467M92 Количество на модель: 1
6107467M92
1
