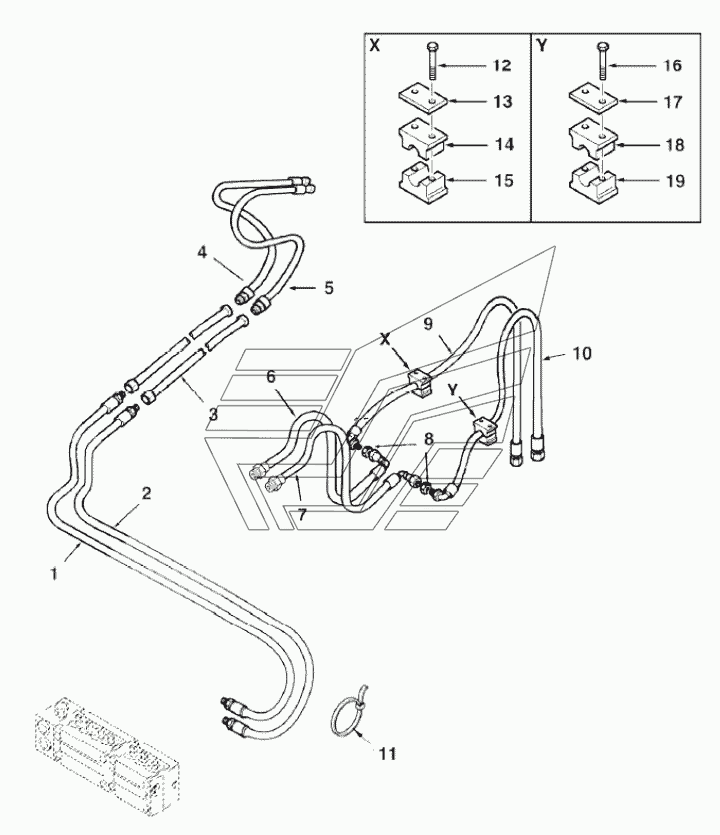

Привод ковша TLB-825. Каталог 2018г.

Привод ковша TLB-825 Экскаваторный ковш. соединение TLB-825

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рукав темно-зеленый

Заводской номер: 6108764M91 Количество на модель: 1
6108764M91
1
2

Номер детали на чертеже:

2

Рукав в сборе черный

Заводской номер: 6108765M91 Количество на модель: 1
6108765M91
1
3

Номер детали на чертеже:

3

Труба в сборе

Заводской номер: 6101773M91 Количество на модель: 2
6101773M91
2
4

Номер детали на чертеже:

4

Рукав в сборе левый

Заводской номер: 6101741M91 Количество на модель: 1
6101741M91
1
5

Номер детали на чертеже:

5

Рукав в сборе правый

Заводской номер: 6101757M91 Количество на модель: 1
6101757M91
1
6

Номер детали на чертеже:

6

Рукав в сборе

Заводской номер: 6101739M91 Количество на модель: 1
6101739M91
1
7

Номер детали на чертеже:

7

Рукав в сборе

Заводской номер: 6101740M91 Количество на модель: 1
6101740M91
1
8

Номер детали на чертеже:

8

Гайка

Заводской номер: 355574X1 Количество на модель: 2
355574X1
2
9

Номер детали на чертеже:

9

Рукав в сборе

Заводской номер: 6101007M91 Количество на модель: 1
6101007M91
1
10

Номер детали на чертеже:

10

Рукав гидроцилиндра ковша

Заводской номер: 6101008M91-10 Количество на модель: 1
6101008M91-10
1
11

Номер детали на чертеже:

11

Кабельный хомут

Заводской номер: 1664405M1 Количество на модель: 2
1664405M1
2
12

Номер детали на чертеже:

12

Болт

Заводской номер: 339229X1 Количество на модель: 2
339229X1
2
13

Номер детали на чертеже:

13

Прижимная планка

Заводской номер: 1462583M1 Количество на модель: 2
1462583M1
2
14

Номер детали на чертеже:

14

Скоба прижимная

Заводской номер: 6102170M1 Количество на модель: 2
6102170M1
2
18

Номер детали на чертеже:

18

Скоба прижимная

Заводской номер: 6102788M1 Количество на модель: 2
6102788M1
2
Привод ковша TLB-825 Экскаваторный ковш. соединение TLB-825
