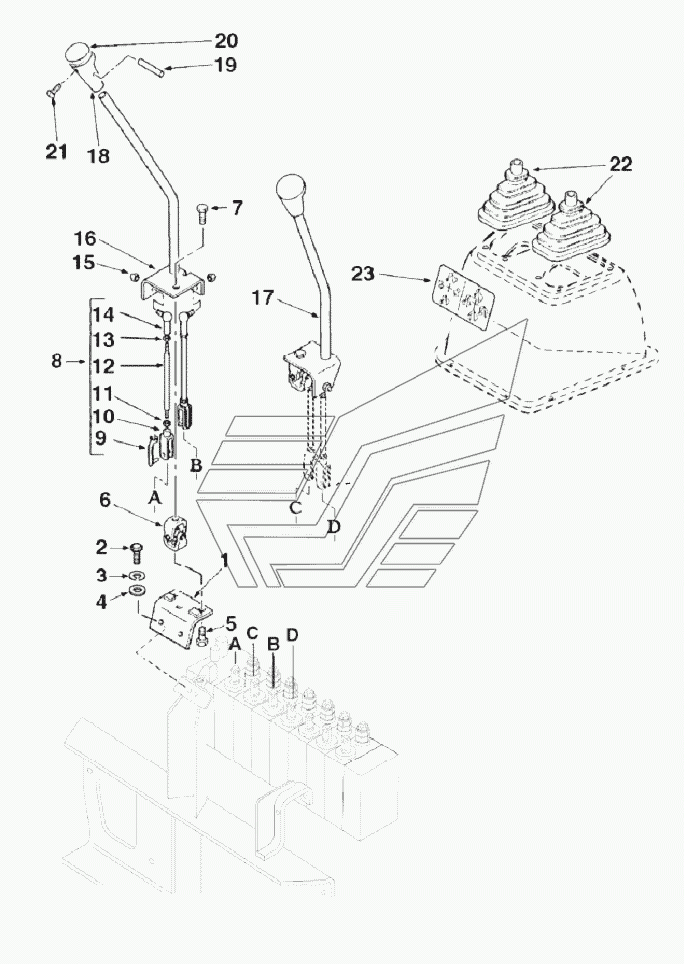

Управление экскаваторным оборудованием TLB-825. Каталог 2018г.

Управление стабилизаторами TLB-825 Привод стрелы TLB-825

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кронштейн крепления рычагов

Заводской номер: 815-40-50.02.000 Количество на модель: 1
815-40-50.02.000
1
2

Номер детали на чертеже:

2

Болт

Заводской номер: 339124X1 Количество на модель: 3
339124X1
3
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 6101890M1 Количество на модель: 3
6101890M1
3
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 390972X1 Количество на модель: 3
390972X1
3
5

Номер детали на чертеже:

5

Болт

Заводской номер: 354742X1 Количество на модель: 2
354742X1
2
6

Номер детали на чертеже:

6

Скоба в сборе

Заводской номер: 3521075M91 Количество на модель: 2
3521075M91
2
8

Номер детали на чертеже:

8

Тяга в сборе

Заводской номер: 6106905M91 Количество на модель: 4
6106905M91
4
9

Номер детали на чертеже:

9

Палец вилки

Заводской номер: 3520666M1 Количество на модель: 1
3520666M1
1
10

Номер детали на чертеже:

10

Clevis

Заводской номер: 3519590M1 Количество на модель: 1
3519590M1
1
11

Номер детали на чертеже:

11

Гайка

Заводской номер: 3519650M1 Количество на модель: 1
3519650M1
1
12

Номер детали на чертеже:

12

Тяга

Заводской номер: ROD Количество на модель: 1
ROD
1
13

Номер детали на чертеже:

13

Гайка

Заводской номер: 339169X1 Количество на модель: 1
339169X1
1
14

Номер детали на чертеже:

14

Шаровой шарнир составной

Заводской номер: 3517518M1 Количество на модель: 1
3517518M1
1
15

Номер детали на чертеже:

15

Гайка

Заводской номер: 394367X1 Количество на модель: 4
394367X1
4
16

Номер детали на чертеже:

16

Рычаг упраления правый

Заводской номер: 6107130M91 Количество на модель: 1
6107130M91
1
17

Номер детали на чертеже:

17

Рычаг упраления левый

Заводской номер: 6107131M91 Количество на модель: 1
6107131M91
1
18

Номер детали на чертеже:

18

Основание рукоятки управления

Заводской номер: 3522621M5 Количество на модель: 2
3522621M5
2
19

Номер детали на чертеже:

19

Цилиндрический штифт

Заводской номер: 3019531X1 Количество на модель: 2
3019531X1
2
20

Номер детали на чертеже:

20

Верхняя часть рукоятки экскаваторного оборудования

Заводской номер: 3522669M3 Количество на модель: 2
3522669M3
2
21

Номер детали на чертеже:

21

Винт

Заводской номер: 3516886M1 Количество на модель: 4
3516886M1
4
22

Номер детали на чертеже:

22

Гофра рукоятки

Заводской номер: 6109905M1 Количество на модель: 2
6109905M1
2
23

Номер детали на чертеже:

23

Наклейка управления

Заводской номер: Наклейка Количество на модель: 1
Наклейка
1
