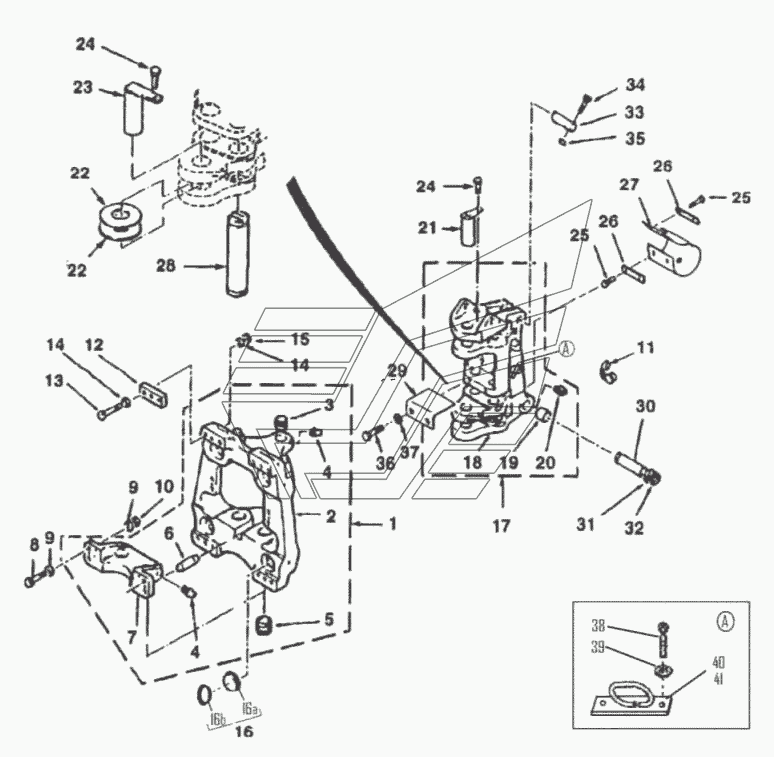

Механизмы поворота, смещения эксаваторного оборудования TLB-825. Каталог 2018г.

Рукоять TLB-825 Компоненты поворота TLB-825

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Support Assy

Заводской номер: 1B0324 Количество на модель: 1
1B0324
1

Номер детали на чертеже:

Стопор

Заводской номер: 6102858M5 Количество на модель: 1
6102858M5
1

Номер детали на чертеже:

Ось

Заводской номер: 6102859M1 Количество на модель: 2
6102859M1
2

Номер детали на чертеже:

Полоса для защиты шланга

Заводской номер: 1C0054 Количество на модель: 1
1C0054
1

Номер детали на чертеже:

Прижимная пластина

Заводской номер: 815-40-70.00.002 Количество на модель: 2
815-40-70.00.002
2

Номер детали на чертеже:

Болт

Заводской номер: 339123X1 Количество на модель: 4
339123X1
4

Номер детали на чертеже:

Винт

Заводской номер: 3009492X1 Количество на модель: 4
3009492X1
4

Номер детали на чертеже:

Ось

Заводской номер: 3521373M93 Количество на модель: 1
3521373M93
1

Номер детали на чертеже:

Washer

Заводской номер: 3521389M1 Количество на модель: 2
3521389M1
2

Номер детали на чертеже:

Ось

Заводской номер: 6101749M92 Количество на модель: 1
6101749M92
1

Номер детали на чертеже:

Палец шарнира стрелы

Заводской номер: 3522698M2 Количество на модель: 1
3522698M2
1

Номер детали на чертеже:

Шайба

Заводской номер: 3519378M1 Количество на модель: 2
3519378M1
2

Номер детали на чертеже:

Support Assy

Заводской номер: 1B0318 Количество на модель: 1
1B0318
1

Номер детали на чертеже:

Шайба

Заводской номер: 390972X1 Количество на модель: 4
390972X1
4

Номер детали на чертеже:

Болт

Заводской номер: 339124X1 Количество на модель: 4
339124X1
4

Номер детали на чертеже:

Шайба

Заводской номер: 385362X1 Количество на модель: 2
385362X1
2

Номер детали на чертеже:

Bolt

Заводской номер: 6007776M1 Количество на модель: 2
6007776M1
2

Номер детали на чертеже:

Гайка

Заводской номер: 1440329X1 Количество на модель: 1
1440329X1
1

Номер детали на чертеже:

Винт

Заводской номер: 339649X1 Количество на модель: 1
339649X1
1

Номер детали на чертеже:

Палец цилиндра стрелы

Заводской номер: 3522697M2 Количество на модель: 1
3522697M2
1

Номер детали на чертеже:

Пружинное кольцо

Заводской номер: 391129X1 Количество на модель: 2
391129X1
2

Номер детали на чертеже:

Масленка

Заводской номер: 339608X1 Количество на модель: 6
339608X1
6

Номер детали на чертеже:

Втулка

Заводской номер: 3500047M4 Количество на модель: 2
3500047M4
2

Номер детали на чертеже:

Гайка

Заводской номер: 3522225M3 Количество на модель: 4
3522225M3
4

Номер детали на чертеже:

Шайба

Заводской номер: 385365X1 Количество на модель: 8
385365X1
8

Номер детали на чертеже:

Винт

Заводской номер: 3522187M2 Количество на модель: 4
3522187M2
4

Номер детали на чертеже:

Крепление

Заводской номер: Крепление Количество на модель: 1
Крепление
1

Номер детали на чертеже:

Ось

Заводской номер: 3522954M1 Количество на модель: 2
3522954M1
2

Номер детали на чертеже:

Bush

Заводской номер: 3521388M5 Количество на модель: 4
3521388M5
4

Номер детали на чертеже:

Bush

Заводской номер: 3500312M3 Количество на модель: 2
3500312M3
2

Номер детали на чертеже:

Корпус

Заводской номер: Корпус Количество на модель: 1
Корпус
1

Номер детали на чертеже:

Крышка

Заводской номер: 3516180M2 Количество на модель: 7
3516180M2
7

Номер детали на чертеже:

Пластина

Заводской номер: 3521610M1 Количество на модель: 4
3521610M1
4

Номер детали на чертеже:

Центр поворота

Заводской номер: 1B0218 Количество на модель: 1
1B0218
1

Номер детали на чертеже:

Центр поворота в сборе

Заводской номер: 1B0220 Количество на модель: 1
1B0220
1

Номер детали на чертеже:

Уплотнение

Заводской номер: 6110789M1 Количество на модель: 4
6110789M1
4

Номер детали на чертеже:

Поршень, зажим-уплотнение

Заводской номер: 6108846M1 Количество на модель: 4
6108846M1
4

Номер детали на чертеже:

Clamp Seal Assy

Заводской номер: 6110790M91 Количество на модель: 4
6110790M91
4

Номер детали на чертеже:

Гайка

Заводской номер: 3522257M4 Количество на модель: 12
3522257M4
12

Номер детали на чертеже:

Washer

Заводской номер: 3517388M1 Количество на модель: 24
3517388M1
24

Номер детали на чертеже:

Bolt

Заводской номер: 3522255M2 Количество на модель: 10
3522255M2
10

Номер детали на чертеже:

Винт, внутренний

Заводской номер: 3522254M2 Количество на модель: 2
3522254M2
2

Номер детали на чертеже:

Корпус в сборе

Заводской номер: 3518089M95 Количество на модель: 1
3518089M95
1
