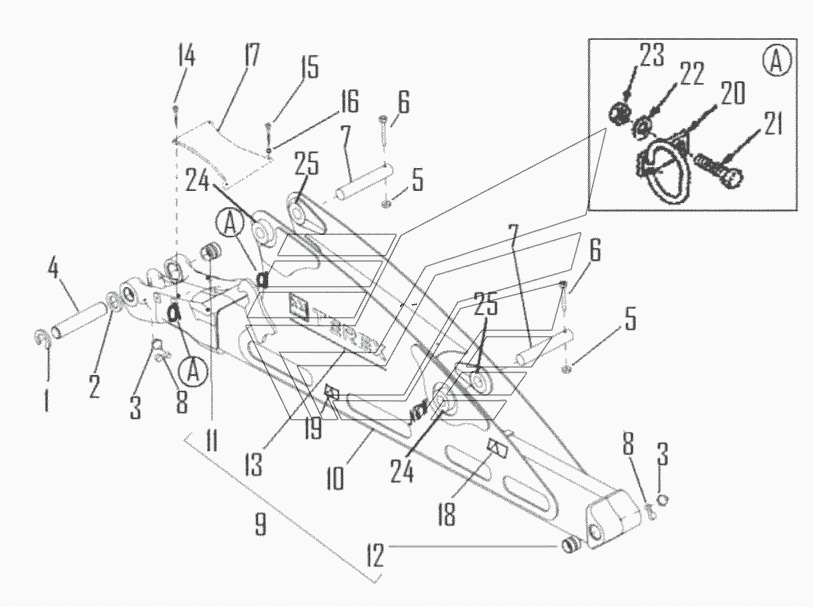

Стрела TLB-825. Каталог 2018г.

Установка ковша TLB-825 Рукоять TLB-825

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Пружинное кольцо

Заводской номер: 391129X1 Количество на модель: 2
391129X1
2
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 3519378M1 Количество на модель: 2
3519378M1
2
3

Номер детали на чертеже:

3

Масленка

Заводской номер: 339608X1 Количество на модель: 3
339608X1
3
4

Номер детали на чертеже:

4

Палец шарнира стрелы

Заводской номер: 3522698M2 Количество на модель: 1
3522698M2
1
5

Номер детали на чертеже:

5

Гайка

Заводской номер: 1440329X1 Количество на модель: 2
1440329X1
2
6

Номер детали на чертеже:

6

Винт

Заводской номер: 3501289M1 Количество на модель: 2
3501289M1
2
7

Номер детали на чертеже:

7

Палец цилиндра стрелы

Заводской номер: 6102877M2 Количество на модель: 2
6102877M2
2
8

Номер детали на чертеже:

8

Крышка

Заводской номер: 3516180M2 Количество на модель: 3
3516180M2
3
9

Номер детали на чертеже:

9

Стрела в сборе. Серая

Заводской номер: 1B0439 Количество на модель: 1
1B0439
1
9

Номер детали на чертеже:

9

Стрела в сборе. Белая

Заводской номер: 10X1777 Количество на модель: 1
10X1777
1
10

Номер детали на чертеже:

10

Стрела

Заводской номер: Стрела Количество на модель: 1
Стрела
1
11

Номер детали на чертеже:

11

Втулка

Заводской номер: 3501015M2 Количество на модель: 2
3501015M2
2
12

Номер детали на чертеже:

12

Втулка

Заводской номер: 1B0432 Количество на модель: 2
1B0432
2
13

Номер детали на чертеже:

13

Табличка Terex

Заводской номер: 1TL0002 Количество на модель: 2
1TL0002
2
14

Номер детали на чертеже:

14

Болт

Заводской номер: 339228X1 Количество на модель: 2
339228X1
2
15

Номер детали на чертеже:

15

Болт

Заводской номер: 339124X1 Количество на модель: 2
339124X1
2
16

Номер детали на чертеже:

16

Шайба

Заводской номер: 390972X1 Количество на модель: 2
390972X1
2
17

Номер детали на чертеже:

17

Грязезащитная крышка рукавов

Заводской номер: 1B0319 Количество на модель: 1
1B0319
1
18

Номер детали на чертеже:

18

Наклейка "Не приближайтесь"

Заводской номер: 6101949M1 Количество на модель: 2
6101949M1
2
19

Номер детали на чертеже:

19

Наклейка "Остерегайтесь падения тяжестей"

Заводской номер: 6102056M1 Количество на модель: 2
6102056M1
2
20

Номер детали на чертеже:

20

Хомут крепления рукавов

Заводской номер: 815-10-20.80.010 Количество на модель: 4
815-10-20.80.010
4
21

Номер детали на чертеже:

21

Болт

Заводской номер: 339761X1 Количество на модель: 4
339761X1
4
23

Номер детали на чертеже:

23

Гайка

Заводской номер: 394367X1 Количество на модель: 4
394367X1
4
24

Номер детали на чертеже:

24

Бобышка

Заводской номер: 1B0332 Количество на модель: 2
1B0332
2
25

Номер детали на чертеже:

25

Бобышка

Заводской номер: 1B0333 Количество на модель: 2
1B0333
2
