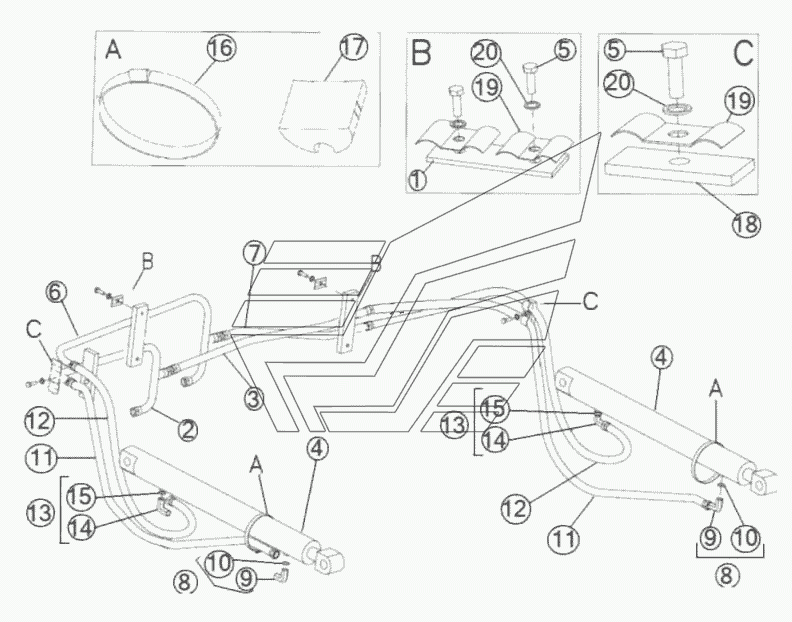

Цилиндр подъема TLB-825. Каталог 2018г.

Трубопроводы 3-х золотникового распределителя TLB-825 Гидрооборудование / Цилиндр ковша TLB-825

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Резиновая подушка

Заводской номер: 6101897M1 Количество на модель: 2
6101897M1
2
2

Номер детали на чертеже:

2

Труба подачи

Заводской номер: 1TH0022M1 Количество на модель: 1
1TH0022M1
1
3

Номер детали на чертеже:

3

Труба подачи

Заводской номер: 1TH0027M1 Количество на модель: 1
1TH0027M1
1
4

Номер детали на чертеже:

4

Цилиндр погрузочного оборудования

Заводской номер: 1H0157 Количество на модель: 2
1H0157
2
5

Номер детали на чертеже:

5

Болт

Заводской номер: 339124X1 Количество на модель: 2
339124X1
2
6

Номер детали на чертеже:

6

Труба подачи

Заводской номер: 1TH0023M1 Количество на модель: 1
1TH0023M1
1
7

Номер детали на чертеже:

7

Труба подачи

Заводской номер: 1TH0026M1 Количество на модель: 1
1TH0026M1
1
8

Номер детали на чертеже:

8

Угольник

Заводской номер: 835007M91 Количество на модель: 2
835007M91
2
9

Номер детали на чертеже:

9

Угольник

Заводской номер: Угольник Количество на модель: 1
Угольник
1
10

Номер детали на чертеже:

10

Кольцевое уплотнение

Заводской номер: 835025M1 Количество на модель: 1
835025M1
1
11

Номер детали на чертеже:

11

Шланг втягивания цилиндра

Заводской номер: 1TH0030M1 Количество на модель: 2
1TH0030M1
2
12

Номер детали на чертеже:

12

Шланг выдвижения цилиндра

Заводской номер: 1TH0031M1 Количество на модель: 2
1TH0031M1
2
15

Номер детали на чертеже:

15

Кольцевое уплотнение

Заводской номер: 835024M1 Количество на модель: 2
835024M1
2
16

Номер детали на чертеже:

16

Хомут червячный

Заводской номер: 3517731M1 Количество на модель: 2
3517731M1
2
17

Номер детали на чертеже:

17

Дистанционная втулка

Заводской номер: L79937 Количество на модель: 2
L79937
2
18

Номер детали на чертеже:

18

Резиновая подушка

Заводской номер: 6106109M1 Количество на модель: 2
6106109M1
2
19

Номер детали на чертеже:

19

Скоба прижимная

Заводской номер: 6101228M1 Количество на модель: 2
6101228M1
2
20

Номер детали на чертеже:

20

Шайба

Заводской номер: 339374X1 Количество на модель: 2
339374X1
2
