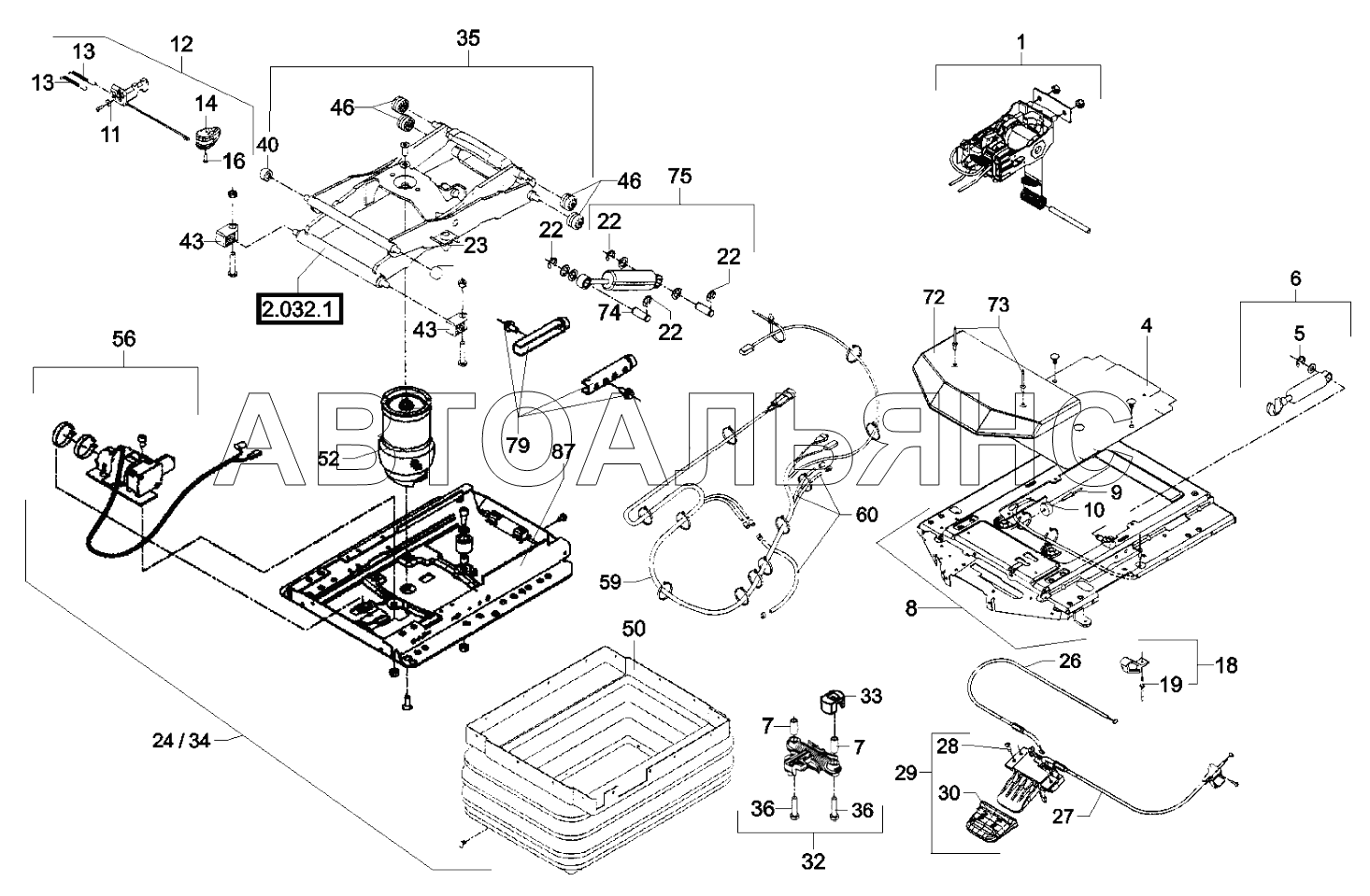

OPERATOR’S SEAT SUSPENSION MSG95 >TL0260XXXX TL-260. Каталог 2009г.

OPERATOR’S SEAT SUSPENSION MSG95 >TL0260XXXX TL-260 AIR CONDITIONER TL-260

Вид отображения:

Детали справа

По ширине экрана

1

4

5

6

7

8

9

10

11

12

13

14

16

18

19

22

23

24

26

27

28

29

30

32

33

34

35

36

40

43

46

50

52

56

59

60

72

73

74

75

79

87

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

HIGH ADJUSTMENT CPL.

Заводской номер: 5305670045 Количество на модель: 1

5305670045

1

4

Номер детали на чертеже:

4

COVER

Заводской номер: 5305670046 Количество на модель: 1

5305670046

1

5

Номер детали на чертеже:

5

WASHER

Заводской номер: 5305670228 Количество на модель: 1

5305670228

1

6

Номер детали на чертеже:

6

SHOCK ABSORBER CPL.

Заводской номер: 5305670269 Количество на модель: 1

5305670269

1

7

Номер детали на чертеже:

7

BUSH

Заводской номер: 5305670048 Количество на модель: 2

5305670048

2

8

Номер детали на чертеже:

8

UPPER PART, CPL.

Заводской номер: 5305670270 Количество на модель: 1

5305670270

1

9

Номер детали на чертеже:

9

RIVET

Заводской номер: 1940000939 Количество на модель: 1

1940000939

1

10

Номер детали на чертеже:

10

BUMPER CPL.

Заводской номер: 5305670271 Количество на модель: 1

5305670271

1

11

Номер детали на чертеже:

11

WASHER

Заводской номер: 5305670209 Количество на модель: 1

5305670209

1

12

Номер детали на чертеже:

12

STOP DEVICE CPL.

Заводской номер: 5305670272 Количество на модель: 1

5305670272

1

13

Номер детали на чертеже:

13

TENSION SPRING

Заводской номер: 5305670273 Количество на модель: 2

5305670273

2

14

Номер детали на чертеже:

14

HANDLE CPL.

Заводской номер: 5305670164 Количество на модель: 1

5305670164

1

16

Номер детали на чертеже:

16

BOLT

Заводской номер: 5305670166 Количество на модель: 1

5305670166

1

18

Номер детали на чертеже:

18

STOP CPL.

Заводской номер: 5305670167 Количество на модель: 2

5305670167

2

19

Номер детали на чертеже:

19

RIVET

Заводской номер: 5305670168 Количество на модель: 1

5305670168

1

22

Номер детали на чертеже:

22

CIRCLIP

Заводской номер: 5305670131 Количество на модель: 2

5305670131

2

23

Номер детали на чертеже:

23

BUFFER

Заводской номер: 5305670029 Количество на модель: 2

5305670029

2

24

Номер детали на чертеже:

24

WEAR PARTS SET

Заводской номер: 5305670274 Количество на модель: 1

5305670274

1

26

Номер детали на чертеже:

26

BOWDEN CABLE CPL.

Заводской номер: 5305670054 Количество на модель: 1

5305670054

1

27

Номер детали на чертеже:

27

BOWDEN CABLE CPL.

Заводской номер: 5305670055 Количество на модель: 1

5305670055

1

28

Номер детали на чертеже:

28

Bolt

Заводской номер: 5305670026 Количество на модель: 3

5305670026

3

29

Номер детали на чертеже:

29

CONTROL CPL.

Заводской номер: 5305670056 Количество на модель: 1

5305670056

1

30

Номер детали на чертеже:

30

HANDLE

Заводской номер: 5305670057 Количество на модель: 1

5305670057

1

32

Номер детали на чертеже:

32

SPRING CPL.

Заводской номер: 5305670275 Количество на модель: 1

5305670275

1

33

Номер детали на чертеже:

33

BUMPER

Заводской номер: 5305670059 Количество на модель: 1

5305670059

1

34

Номер детали на чертеже:

34

SUSPENSION

Заводской номер: 5305670060 Количество на модель: 1

5305670060

1

35

Номер детали на чертеже:

35

ROCKER ARM CPL.

Заводской номер: 5305670226 Количество на модель: 1

5305670226

1

36

Номер детали на чертеже:

36

BOLT

Заводской номер: 5305670279 Количество на модель: 2

5305670279

2

40

Номер детали на чертеже:

40

ROLLER

Заводской номер: 5305670230 Количество на модель: 2

5305670230

2

43

Номер детали на чертеже:

43

BEARING

Заводской номер: 5305670436 Количество на модель: 2

5305670436

2

46

Номер детали на чертеже:

46

ROLLER

Заводской номер: 5305670062 Количество на модель: 4

5305670062

4

50

Номер детали на чертеже:

50

BELLOW CPL.

Заводской номер: 5305670063 Количество на модель: 1

5305670063

1

52

Номер детали на чертеже:

52

GAS STRUT CPL.

Заводской номер: 5305670276 Количество на модель: 1

5305670276

1

56

Номер детали на чертеже:

56

COMPRESSOR CPL.

Заводской номер: 5305670065 Количество на модель: 1

5305670065

1

59

Номер детали на чертеже:

59

CABLE CPL.

Заводской номер: 5305670067 Количество на модель: 1

5305670067

1

60

Номер детали на чертеже:

60

HOSE CPL.

Заводской номер: 5305670278 Количество на модель: 1

5305670278

1

72

Номер детали на чертеже:

72

COVER CPL.

Заводской номер: 5305670181 Количество на модель: 1

5305670181

1

73

Номер детали на чертеже:

73

RIVET

Заводской номер: 5305670182 Количество на модель: 2

5305670182

2

74

Номер детали на чертеже:

74

PIN

Заводской номер: 5305670450 Количество на модель: 2

5305670450

2

75

Номер детали на чертеже:

75

SHOCK ABSORBER CPL.

Заводской номер: 5305670070 Количество на модель: 1

5305670070

1

79

Номер детали на чертеже:

79

STOP

Заводской номер: 5305670184 Количество на модель: 1

5305670184

1

87

Номер детали на чертеже:

87

OPERATOR’S SEAT-BUTT

Заводской номер: 5305670178 Количество на модель: 1

5305670178

1

OPERATOR’S SEAT SUSPENSION MSG95 >TL0260XXXX TL-260 AIR CONDITIONER TL-260
