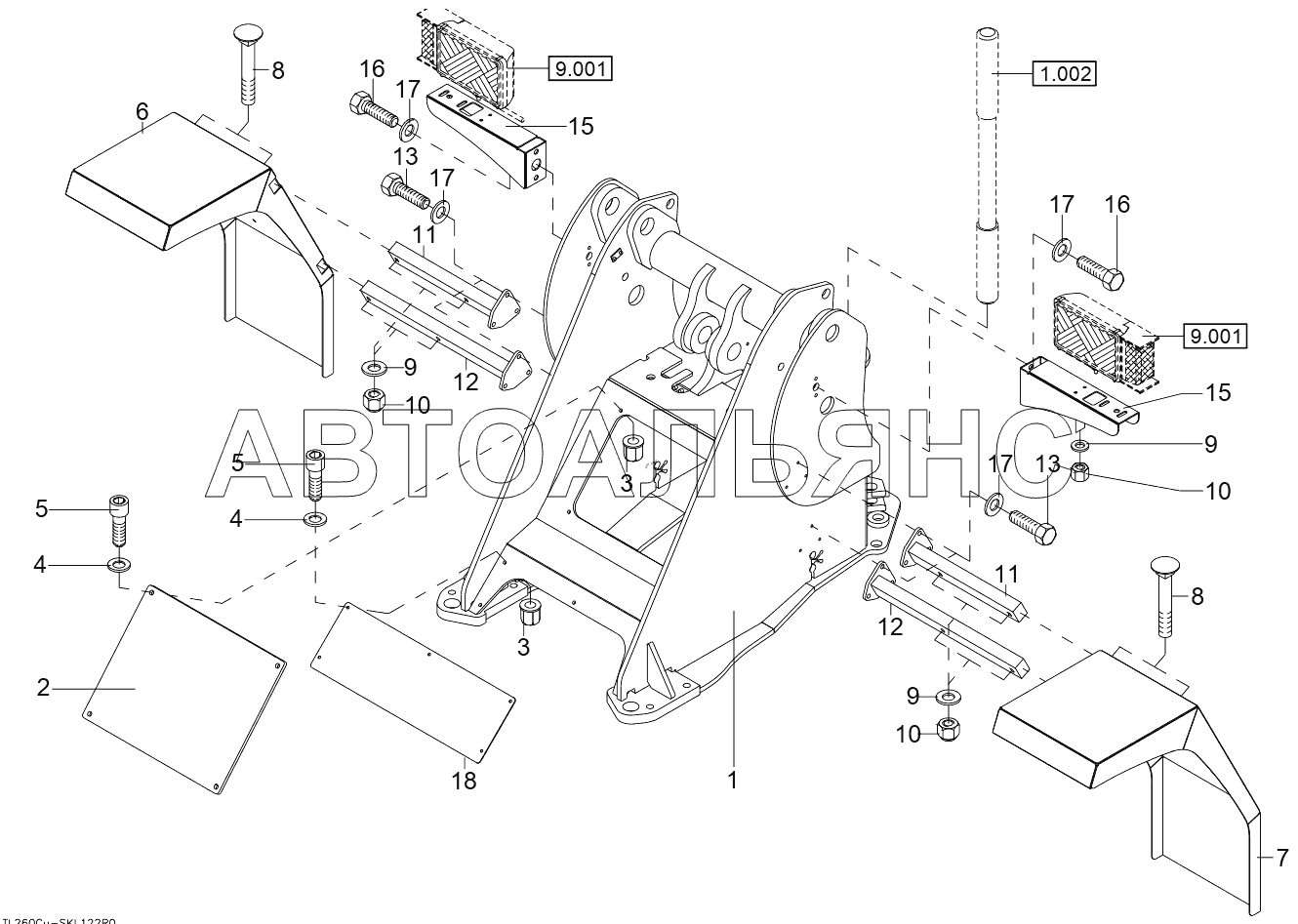

FRONT CHASSIS TL-260. Каталог 2009г.

ARTICULATION TL-260

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

FRONT CHASSIS CPL.

Заводской номер: 6456001101 Количество на модель: 1
6456001101
1
2

Номер детали на чертеже:

2

COVER

Заводской номер: 6410502011 Количество на модель: 1
6410502011
1
3

Номер детали на чертеже:

3

Nut

Заводской номер: 1945707009 Количество на модель: 1
1945707009
1
4

Номер детали на чертеже:

4

Washer

Заводской номер: 1307707014 Количество на модель: 1
1307707014
1
5

Номер детали на чертеже:

5

Screw

Заводской номер: 1045707713 Количество на модель: 1
1045707713
1
6

Номер детали на чертеже:

6

MUD GUARD RIGHT

Заводской номер: 0457002031 Количество на модель: 1
0457002031
1
7

Номер детали на чертеже:

7

MUD GUARD LEFT

Заводской номер: 0457002032 Количество на модель: 1
0457002032
1
8

Номер детали на чертеже:

8

Bolt

Заводской номер: 1027707824 Количество на модель: 1
1027707824
1
9

Номер детали на чертеже:

9

Washer

Заводской номер: 1307707020 Количество на модель: 1
1307707020
1
10

Номер детали на чертеже:

10

Nut

Заводской номер: 1212251013 Количество на модель: 1
1212251013
1
11

Номер детали на чертеже:

11

BRACKET

Заводской номер: 6455002033 Количество на модель: 2
6455002033
2
12

Номер детали на чертеже:

12

Bracket

Заводской номер: 6455002035 Количество на модель: 2
6455002035
2
13

Номер детали на чертеже:

13

Hexagon Bolt

Заводской номер: 1008707529 Количество на модель: 1
1008707529
1
15

Номер детали на чертеже:

15

BRACKET

Заводской номер: 0455003002 Количество на модель: 2
0455003002
2
16

Номер детали на чертеже:

16

Bolt

Заводской номер: 1008707329 Количество на модель: 4
1008707329
4
17

Номер детали на чертеже:

17

Washer

Заводской номер: 1290707022 Количество на модель: 1
1290707022
1
18

Номер детали на чертеже:

18

Cover

Заводской номер: 0457002012 Количество на модель: 1
0457002012
1
