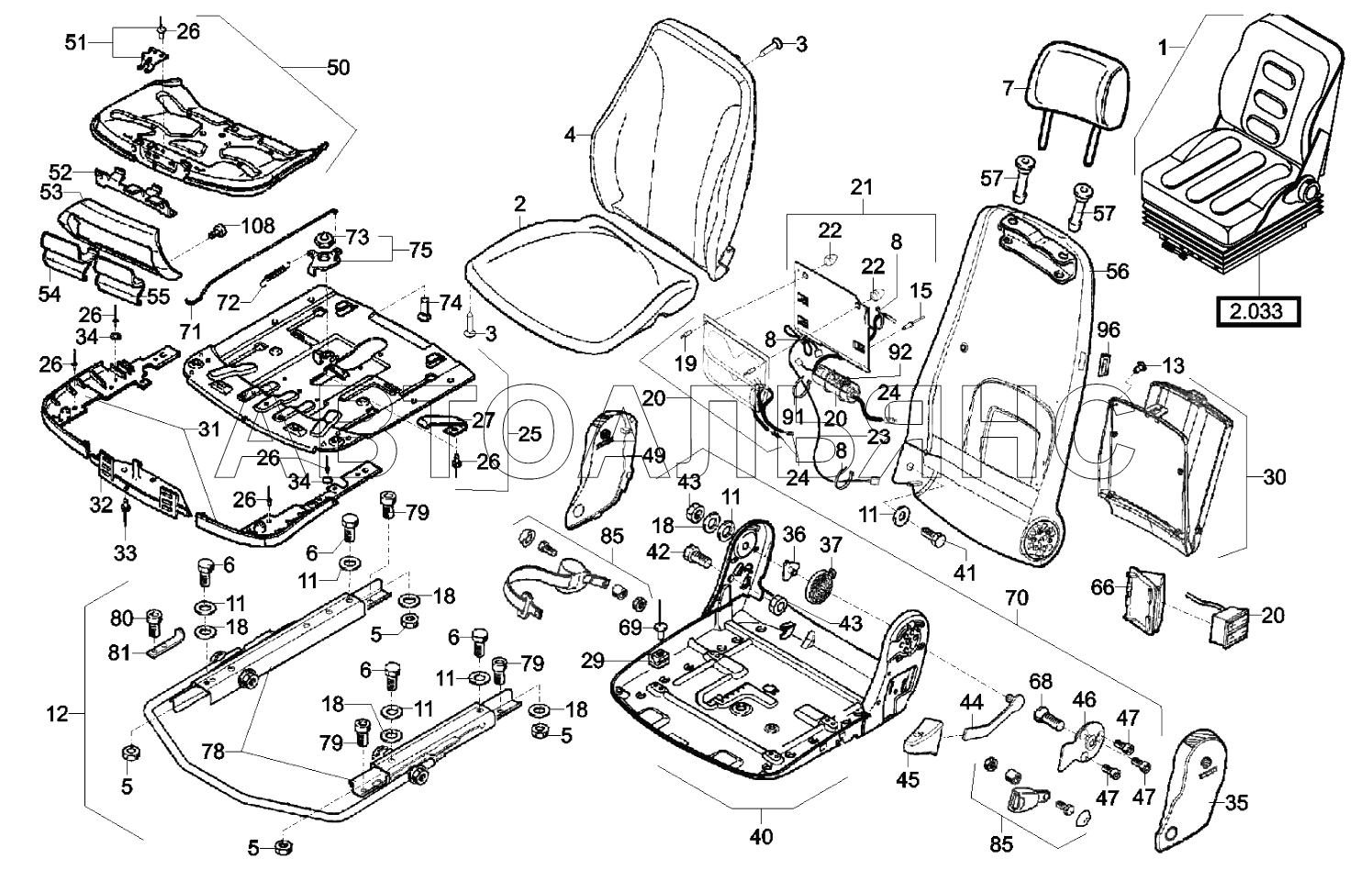

OPERATOR’S SEAT WITH SEAT HEATING AND VERTEBRA SUPPORT MSG 95 >TL0260XXXX TL-260. Каталог 2009г.

OPERATOR’S SEAT – SUSPENSION MSG85 TL-260 OPERATOR’S SEAT WITH VERTEBRA SUPPORT MSG 95 >TL0260XXXX TL-260

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

11

12

13

15

18

19

20

21

22

23

24

25

26

27

29

30

31

32

33

34

35

36

37

40

41

42

43

44

45

46

47

49

50

51

52

53

54

55

56

57

66

68

69

70

71

72

73

74

75

78

79

80

81

85

91

92

96

108

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

OPERATOR'S SEAT

Заводской номер: 5305661768 Количество на модель: 1

5305661768

1

2

Номер детали на чертеже:

2

CUSHION, SEAT CPL.

Заводской номер: 5305670025 Количество на модель: 1

5305670025

1

3

Номер детали на чертеже:

3

BOLT

Заводской номер: 5305670315 Количество на модель: 1

5305670315

1

4

Номер детали на чертеже:

4

CUSHION BACK REST CPL.

Заводской номер: 5305670024 Количество на модель: 1

5305670024

1

5

Номер детали на чертеже:

5

Nut

Заводской номер: 1210707011 Количество на модель: 4

1210707011

4

6

Номер детали на чертеже:

6

Hexagon Bolt

Заводской номер: 1008707817 Количество на модель: 4

1008707817

4

7

Номер детали на чертеже:

7

HEADREST

Заводской номер: 5305670027 Количество на модель: 1

5305670027

1

8

Номер детали на чертеже:

8

BINDER

Заводской номер: 5305670203 Количество на модель: 1

5305670203

1

11

Номер детали на чертеже:

11

Washer

Заводской номер: 5305670104 Количество на модель: 1

5305670104

1

12

Номер детали на чертеже:

12

MOUNTING PARTS CPL.

Заводской номер: 5305670132 Количество на модель: 1

5305670132

1

13

Номер детали на чертеже:

13

SCREW

Заводской номер: 5305670133 Количество на модель: 5

5305670133

5

15

Номер детали на чертеже:

15

Rivet

Заводской номер: 5305670134 Количество на модель: 3

5305670134

3

18

Номер детали на чертеже:

18

Washer

Заводской номер: 5305670200 Количество на модель: 1

5305670200

1

19

Номер детали на чертеже:

19

RIVET

Заводской номер: 5305670135 Количество на модель: 2

5305670135

2

20

Номер детали на чертеже:

20

SUPPORT

Заводской номер: 5305670028 Количество на модель: 1

5305670028

1

21

Номер детали на чертеже:

21

PLATE CPL.

Заводской номер: 5305670136 Количество на модель: 1

5305670136

1

22

Номер детали на чертеже:

22

BUFFER

Заводской номер: 5305670029 Количество на модель: 2

5305670029

2

23

Номер детали на чертеже:

23

WIRE HARNESS

Заводской номер: 5305670345 Количество на модель: 1

5305670345

1

24

Номер детали на чертеже:

24

COMPRESSION SPRING

Заводской номер: 5305670346 Количество на модель: 3

5305670346

3

25

Номер детали на чертеже:

25

Plate

Заводской номер: 5305670137 Количество на модель: 1

5305670137

1

26

Номер детали на чертеже:

26

Rivet

Заводской номер: 5305670138 Количество на модель: 1

5305670138

1

27

Номер детали на чертеже:

27

Sheet Metal

Заводской номер: 5305670139 Количество на модель: 2

5305670139

2

29

Номер детали на чертеже:

29

Sliding Block

Заводской номер: 5305670140 Количество на модель: 4

5305670140

4

30

Номер детали на чертеже:

30

TOOL BAG

Заводской номер: 5305661722 Количество на модель: 1

5305661722

1

31

Номер детали на чертеже:

31

Cover

Заводской номер: 5305670141 Количество на модель: 1

5305670141

1

32

Номер детали на чертеже:

32

Locking Device

Заводской номер: 5305670032 Количество на модель: 1

5305670032

1

33

Номер детали на чертеже:

33

Rivet

Заводской номер: 5305670142 Количество на модель: 4

5305670142

4

34

Номер детали на чертеже:

34

WASHER

Заводской номер: 5305670209 Количество на модель: 2

5305670209

2

35

Номер детали на чертеже:

35

Cover Left

Заводской номер: 5305670280 Количество на модель: 1

5305670280

1

36

Номер детали на чертеже:

36

Bearing

Заводской номер: 5305670143 Количество на модель: 1

5305670143

1

37

Номер детали на чертеже:

37

Spring

Заводской номер: 5305670034 Количество на модель: 1

5305670034

1

40

Номер детали на чертеже:

40

Plate

Заводской номер: 5305670144 Количество на модель: 1

5305670144

1

41

Номер детали на чертеже:

41

Hexagon Bolt

Заводской номер: 1008707019 Количество на модель: 1

1008707019

1

42

Номер детали на чертеже:

42

Hexagon Bolt

Заводской номер: 1008707318 Количество на модель: 1

1008707318

1

43

Номер детали на чертеже:

43

Nut

Заводской номер: 1212251011 Количество на модель: 2

1212251011

2

44

Номер детали на чертеже:

44

Lever

Заводской номер: 5305670035 Количество на модель: 1

5305670035

1

45

Номер детали на чертеже:

45

Handle

Заводской номер: 5305670036 Количество на модель: 1

5305670036

1

46

Номер детали на чертеже:

46

Plate

Заводской номер: 5305670037 Количество на модель: 1

5305670037

1

47

Номер детали на чертеже:

47

Bolt

Заводской номер: 5305670038 Количество на модель: 3

5305670038

3

49

Номер детали на чертеже:

49

Cover Rh

Заводской номер: 5305670282 Количество на модель: 1

5305670282

1

50

Номер детали на чертеже:

50

Linkage

Заводской номер: 5305670193 Количество на модель: 1

5305670193

1

51

Номер детали на чертеже:

51

Sheet Metal

Заводской номер: 5305670146 Количество на модель: 1

5305670146

1

52

Номер детали на чертеже:

52

Lever

Заводской номер: 5305670040 Количество на модель: 1

5305670040

1

53

Номер детали на чертеже:

53

Cover

Заводской номер: 5305670147 Количество на модель: 1

5305670147

1

54

Номер детали на чертеже:

54

Handle

Заводской номер: 5305670041 Количество на модель: 1

5305670041

1

55

Номер детали на чертеже:

55

Handle

Заводской номер: 5305670042 Количество на модель: 1

5305670042

1

56

Номер детали на чертеже:

56

BACKREST CPL.

Заводской номер: 5305670148 Количество на модель: 1

5305670148

1

57

Номер детали на чертеже:

57

Guiding Device

Заводской номер: 5305670149 Количество на модель: 2

5305670149

2

66

Номер детали на чертеже:

66

COVER

Заводской номер: 5305670151 Количество на модель: 1

5305670151

1

68

Номер детали на чертеже:

68

Bolt

Заводской номер: 5305670152 Количество на модель: 1

5305670152

1

69

Номер детали на чертеже:

69

Rivet

Заводской номер: 5305670153 Количество на модель: 4

5305670153

4

70

Номер детали на чертеже:

70

Add-On Pieces For

Заводской номер: 5305670154 Количество на модель: 1

5305670154

1

71

Номер детали на чертеже:

71

Rod

Заводской номер: 5305670155 Количество на модель: 1

5305670155

1

72

Номер детали на чертеже:

72

Spring

Заводской номер: 5305670043 Количество на модель: 1

5305670043

1

73

Номер детали на чертеже:

73

Ring

Заводской номер: 5305670156 Количество на модель: 1

5305670156

1

74

Номер детали на чертеже:

74

Bolt

Заводской номер: 5305670157 Количество на модель: 1

5305670157

1

75

Номер детали на чертеже:

75

Lever

Заводской номер: 5305670195 Количество на модель: 1

5305670195

1

78

Номер детали на чертеже:

78

ADJUST.RAIL CPL.

Заводской номер: 5305670044 Количество на модель: 1

5305670044

1

79

Номер детали на чертеже:

79

Pan Head Screw

Заводской номер: 5305670234 Количество на модель: 3

5305670234

3

80

Номер детали на чертеже:

80

Screw

Заводской номер: 1045707018 Количество на модель: 1

1045707018

1

81

Номер детали на чертеже:

81

ANGLE

Заводской номер: 5305670159 Количество на модель: 1

5305670159

1

85

Номер детали на чертеже:

85

SEAT BELT CPL.

Заводской номер: 5305670347 Количество на модель: 1

5305670347

1

91

Номер детали на чертеже:

91

BINDER

Заводской номер: 5305670220 Количество на модель: 3

5305670220

3

92

Номер детали на чертеже:

92

BINDER

Заводской номер: 5305670348 Количество на модель: 2

5305670348

2

96

Номер детали на чертеже:

96

COVER BLACK

Заводской номер: 5305670309 Количество на модель: 1

5305670309

1

108

Номер детали на чертеже:

108

Bolt

Заводской номер: 5305670026 Количество на модель: 2

5305670026

2
