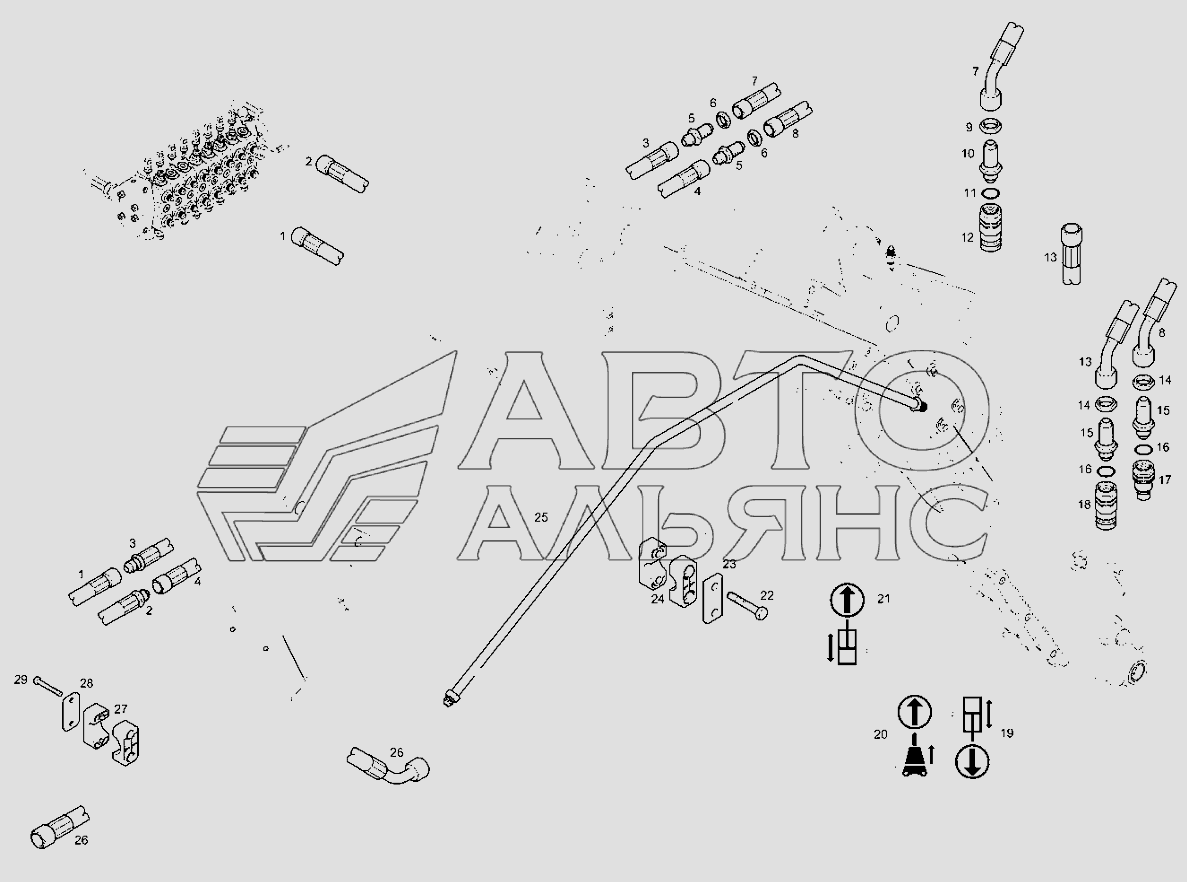

Вспомогательная гидравлика - модель с установкой по центру - Выдвижная рукоять TLB-840. Каталог 2010г.

Гидравлика удлинителя - модель со сдвинутой лопатой TLB-840 Вспомогательная гидравлика - модель со сдвигом - Выдвижная рукоять TLB-840

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Патрубок в сборе - Клапан поворота Вспомогательная 1 уст. внутрь

Заводской номер: 6112309М91 Количество на модель: 1
6112309М91
1
2

Номер детали на чертеже:

2

Патрубок в сборе - Клапан поворота Вспомогательная 1 наружный

Заводской номер: 6112302М91 Количество на модель: 1
6112302М91
1
3

Номер детали на чертеже:

3

Патрубок в сборе

Заводской номер: Т101092 Количество на модель: 1
Т101092
1
4

Номер детали на чертеже:

4

Патрубок в сборе

Заводской номер: Т101094 Количество на модель: 1
Т101094
1
5

Номер детали на чертеже:

5

Соединение

Заводской номер: 356268X1 Количество на модель: 2
356268X1
2
6

Номер детали на чертеже:

6

Гайка

Заводской номер: 355574X1 Количество на модель: 2
355574X1
2
7

Номер детали на чертеже:

7

Патрубок в сборе

Заводской номер: Т101098 Количество на модель: 1
Т101098
1
8

Номер детали на чертеже:

8

Патрубок в сборе

Заводской номер: Т101099 Количество на модель: 1
Т101099
1
9

Номер детали на чертеже:

9

Гайка 1 1/16-12, стопорная

Заводской номер: 355575X1 Количество на модель: 1
355575X1
1
10

Номер детали на чертеже:

10

Разъем, прямой - Гидравлика

Заводской номер: 356269X1 Количество на модель: 1
356269X1
1
11

Номер детали на чертеже:

11

Кольцевое уплотнение

Заводской номер: 835025М1 Количество на модель: 1
835025М1
1
12

Номер детали на чертеже:

12

Наружное быстроразъемное соединение

Заводской номер: 3516795М91 Количество на модель: 1
3516795М91
1
13

Номер детали на чертеже:

13

Патрубок в сборе

Заводской номер: Т101100 Количество на модель: 1
Т101100
1
17

Номер детали на чертеже:

17

Внутреннее быстроразъемное соединение

Заводской номер: 3516796М91 Количество на модель: 1
3516796М91
1
19

Номер детали на чертеже:

19

Наклейка - Дополнительная двунаправленная гидросистема

Заводской номер: Т106267 Количество на модель: 1
Т106267
1
20

Номер детали на чертеже:

20

Наклейка - Дополнительная однонаправленная гидросистема

Заводской номер: Т106266 Количество на модель: 1
Т106266
1
22

Номер детали на чертеже:

22

Болт с шестигранной головкой М10х60

Заводской номер: 1441864X1 Количество на модель: 4
1441864X1
4
23

Номер детали на чертеже:

23

Крышка

Заводской номер: Т101046 Количество на модель: 2
Т101046
2
24

Номер детали на чертеже:

24

Зажим для корпуса - диаметр 25,4 мм

Заводской номер: Т101348 Количество на модель: 4
Т101348
4
25

Номер детали на чертеже:

25

Трубка в сборе

Заводской номер: Т101101 Количество на модель: 1
Т101101
1
26

Номер детали на чертеже:

26

Патрубок в сборе - Трубка возврата от отбойного молотка в емкость

Заводской номер: 6112770М91 Количество на модель: 1
6112770М91
1
27

Номер детали на чертеже:

27

Корпус зажима

Заводской номер: 6114541М1 Количество на модель: 4
6114541М1
4
28

Номер детали на чертеже:

28

Пластина зажима

Заводской номер: 6114545М1 Количество на модель: 2
6114545М1
2
29

Номер детали на чертеже:

29

Болт

Заводской номер: 391244X1 Количество на модель: 4
391244X1
4
