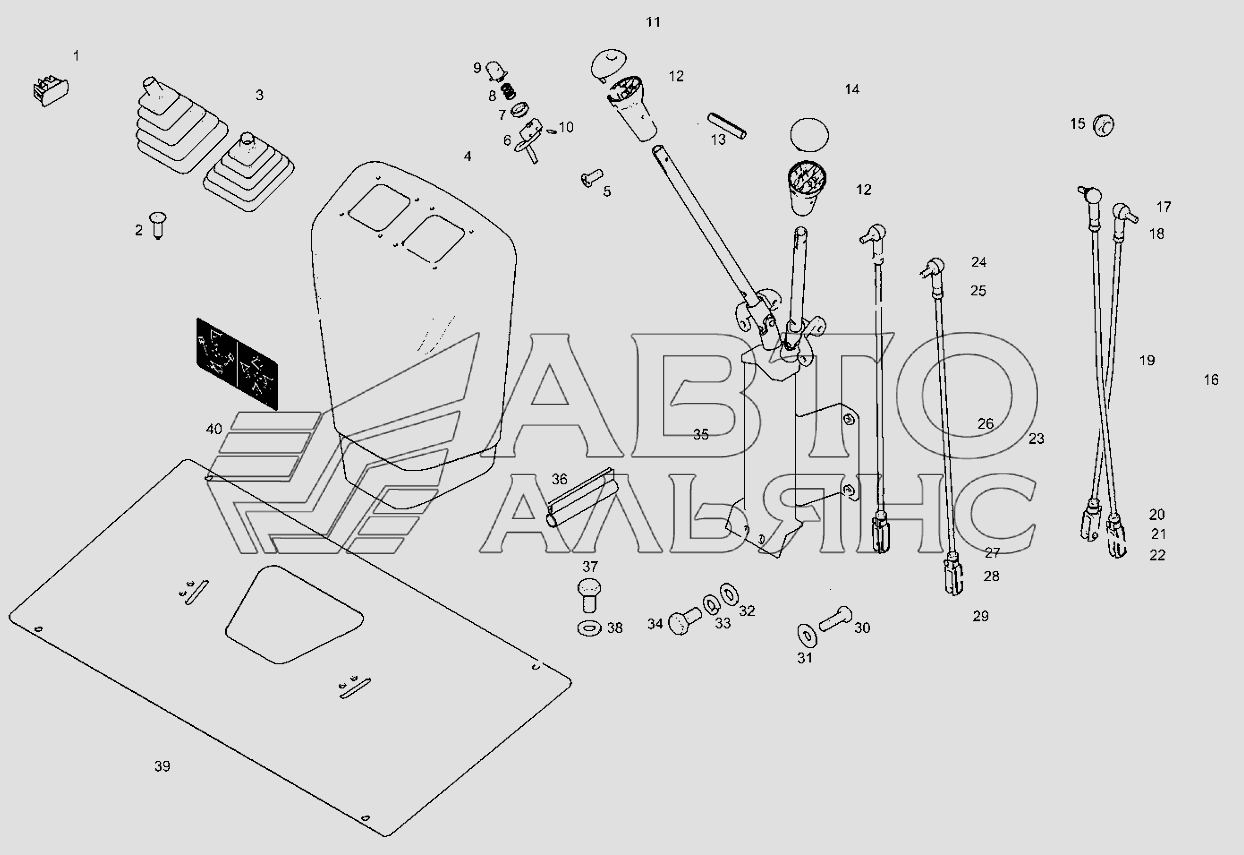

Управление рукоятью - Iso TLB-840. Каталог 2010г.

Управление рукоятью - Sae TLB-840 Управление выносными опорами - версия со смещенной лопатой TLB-840

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Переключатель - заглушка

Заводской номер: 6114338М1 Количество на модель: 1
6114338М1
1
2

Номер детали на чертеже:

2

Защелка, пластиковая - Гофрированный чехол рычага

Заводской номер: 3521303МЗ Количество на модель: 8
3521303МЗ
8
3

Номер детали на чертеже:

3

Гофрированный чехол - Управление рукоятью

Заводской номер: Т102481 Количество на модель: 2
Т102481
2
4

Номер детали на чертеже:

4

Литая отделка - Управление рукоятью

Заводской номер: Т102576 Количество на модель: 1
Т102576
1
5

Номер детали на чертеже:

5

Винт C/Sk 1/4 Длина

Заводской номер: 3516886М1 Количество на модель: 4
3516886М1
4
6

Номер детали на чертеже:

6

Выключатель в сборе

Заводской номер: Т103924 Количество на модель: 1
Т103924
1
7

Номер детали на чертеже:

7

Основание поворотного регулятора

Заводской номер: 3522894М1 Количество на модель: 1
3522894М1
1
8

Номер детали на чертеже:

8

Пружина

Заводской номер: 3520328МЗ Количество на модель: 1
3520328МЗ
1
9

Номер детали на чертеже:

9

Кнопка управления погрузчиком

Заводской номер: 3521894М4 Количество на модель: 1
3521894М4
1
10

Номер детали на чертеже:

10

Параллельный штифт

Заводской номер: 3522507МЗ Количество на модель: 2
3522507МЗ
2
11

Номер детали на чертеже:

11

Верх поворотного регулятора

Заводской номер: Т103708 Количество на модель: 1
Т103708
1
12

Номер детали на чертеже:

12

Основание поворотного регулятора

Заводской номер: 3522621М5 Количество на модель: 2
3522621М5
2
13

Номер детали на чертеже:

13

Цилиндрический штифт

Заводской номер: 3019531X1 Количество на модель: 2
3019531X1
2
14

Номер детали на чертеже:

14

Верх поворотного регулятора

Заводской номер: Т103928 Количество на модель: 1
Т103928
1
15

Номер детали на чертеже:

15

Гайка

Заводской номер: 394367X1 Количество на модель: 4
394367X1
4
16

Номер детали на чертеже:

16

Шток в комплекте - Управление рукоятью

Заводской номер: Т102474 Количество на модель: 2
Т102474
2
17

Номер детали на чертеже:

17

Шаровое соединение М8

Заводской номер: 3517518М1 Количество на модель: 1
3517518М1
1
18

Номер детали на чертеже:

18

Гайка

Заводской номер: 339169X1 Количество на модель: 1
339169X1
1
19

Номер детали на чертеже:

19

Шток - Управление рукоятью

Заводской номер: Т102475 Количество на модель: 1
Т102475
1
20

Номер детали на чертеже:

20

Гайка, шестигранная - М8, левая сторона, резьба

Заводской номер: 3519650М1 Количество на модель: 1
3519650М1
1
21

Номер детали на чертеже:

21

Штифт и пружинный зажим

Заводской номер: 3520666М1 Количество на модель: 1
3520666М1
1
22

Номер детали на чертеже:

22

Шплинт

Заводской номер: 3519590М1 Количество на модель: 1
3519590М1
1
23

Номер детали на чертеже:

23

Шток в комплекте - Управление рукоятью

Заводской номер: Т102472 Количество на модель: 2
Т102472
2
26

Номер детали на чертеже:

26

Шток - Управление рукоятью

Заводской номер: Т102473 Количество на модель: 1
Т102473
1
30

Номер детали на чертеже:

30

Винт

Заводской номер: 339666X1 Количество на модель: 4
339666X1
4
31

Номер детали на чертеже:

31

Шайба

Заводской номер: 391038X1 Количество на модель: 4
391038X1
4
32

Номер детали на чертеже:

32

Шайба М8-17-1 Zwеl

Заводской номер: 390972Х1 Количество на модель: 3
390972Х1
3
33

Номер детали на чертеже:

33

Шайба

Заводской номер: 339374X1 Количество на модель: 3
339374X1
3
34

Номер детали на чертеже:

34

Болт

Заводской номер: 339124X1 Количество на модель: 3
339124X1
3
35

Номер детали на чертеже:

35

Управление рукоятью - Механическая часть - Сварная конструкция в сборе

Заводской номер: Т102459 Количество на модель: 1
Т102459
1
36

Номер детали на чертеже:

36

Уплотнение отделки

Заводской номер: Т110727 Количество на модель: 1
Т110727
1
39

Номер детали на чертеже:

39

Задняя сварная пластина пола в комплекте - Механическая часть

Заводской номер: Т103298 Количество на модель: 1
Т103298
1
40

Номер детали на чертеже:

40

Задняя сварная пластина пола в комплекте - Механическая часть

Заводской номер: Т106995 Количество на модель: 1
Т106995
1
