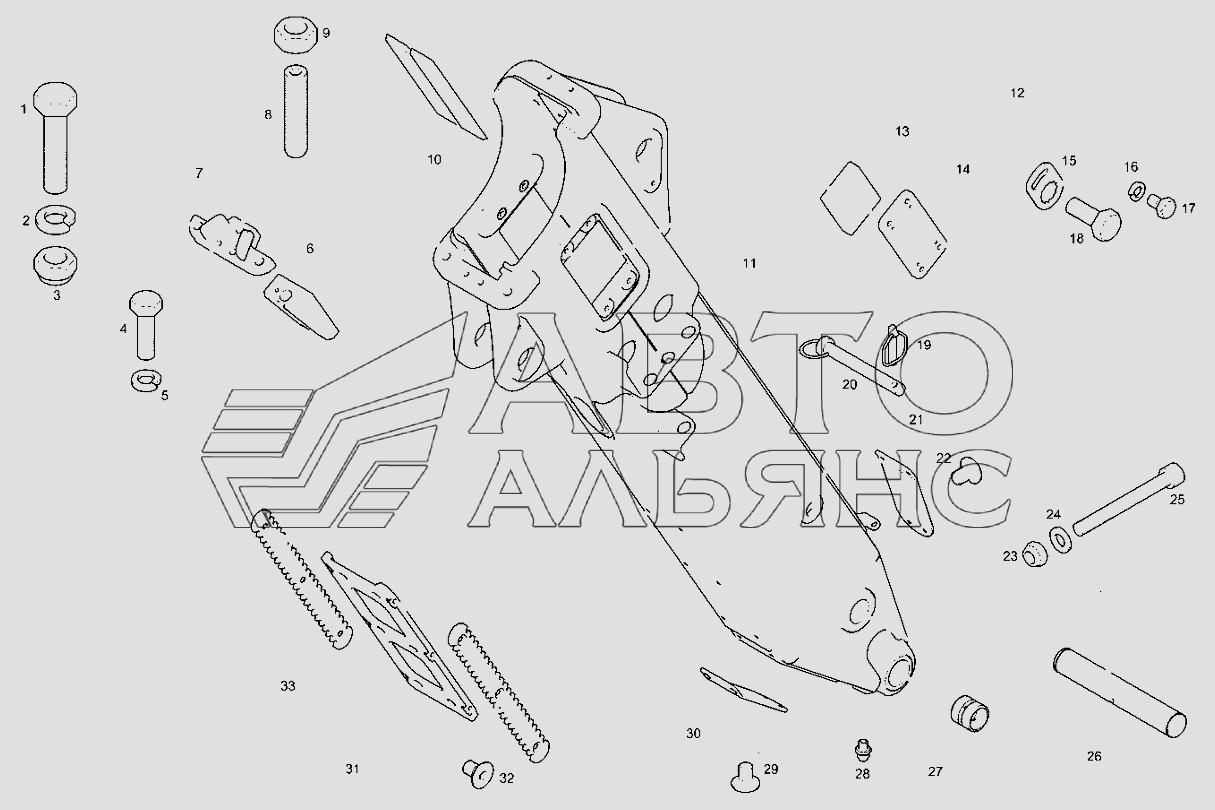

Рукоять - Внешняя - 14 футов - Желтый цвет TLB-840. Каталог 2010г.

Рукоять - Выдвижная - 14 футов - Желтый цвет TLB-840 Рукоять - Внутренняя - 14 футов - Желтый цвет TLB-840

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт с шестигранной головкой М16х70

Заводской номер: 391889X1 Количество на модель: 2
391889X1
2
2

Номер детали на чертеже:

2

Шайба М16-28-3 Zsp F

Заводской номер: 339377X1 Количество на модель: 2
339377X1
2
3

Номер детали на чертеже:

3

Гайка

Заводской номер: 1442739X1 Количество на модель: 2
1442739X1
2
4

Номер детали на чертеже:

4

Болт М12-40 Z5f

Заводской номер: 3009508X1 Количество на модель: 2
3009508X1
2
5

Номер детали на чертеже:

5

Шайба

Заводской номер: 339369X1 Количество на модель: 2
339369X1
2
6

Номер детали на чертеже:

6

Изнашиваемая прокладка заднего клина

Заводской номер: 6114736М1 Количество на модель: 1
6114736М1
1
7

Номер детали на чертеже:

7

Держатель в сборе

Заводской номер: T102547Y02 Количество на модель: 1
T102547Y02
1
8

Номер детали на чертеже:

8

Установочный винт с головкой под шестигранник М16х70

Заводской номер: Т102178 Количество на модель: 1
Т102178
1
9

Номер детали на чертеже:

9

Гайка

Заводской номер: 339034X1 Количество на модель: 1
339034X1
1
10

Номер детали на чертеже:

10

Плоская изнашиваемая прокладка

Заводской номер: 6114732М1 Количество на модель: 2
6114732М1
2
11

Номер детали на чертеже:

11

Выдвижная Рукоять Внешняя В сборе

Заводской номер: T101407Y02 Количество на модель: 1
T101407Y02
1
12

Номер детали на чертеже:

12

Боковая изнашиваемая прокладка в сборе

Заводской номер: 6114737М91 Количество на модель: 2
6114737М91
2
13

Номер детали на чертеже:

13

Боковая изнашиваемая прокладка

Заводской номер: 6114739М1 Количество на модель: 2
6114739М1
2
14

Номер детали на чертеже:

14

Пластина - Жёлтый цвет

Заводской номер: 6114740M1Y02 Количество на модель: 2
6114740M1Y02
2
15

Номер детали на чертеже:

15

Стопорная пластина

Заводской номер: 6114516М1 Количество на модель: 8
6114516М1
8
16

Номер детали на чертеже:

16

Шайба

Заводской номер: 339374X1 Количество на модель: 8
339374X1
8
17

Номер детали на чертеже:

17

Болт

Заводской номер: 339228X1 Количество на модель: 8
339228X1
8
18

Номер детали на чертеже:

18

Болт

Заводской номер: 3009506X1 Количество на модель: 8
3009506X1
8
19

Номер детали на чертеже:

19

Фиксатор пальца

Заводской номер: 3516522М91 Количество на модель: 1
3516522М91
1
20

Номер детали на чертеже:

20

Штифт в сборе

Заводской номер: Т101472 Количество на модель: 1
Т101472
1
21

Номер детали на чертеже:

21

Верхняя крышка

Заводской номер: T101437Y02 Количество на модель: 1
T101437Y02
1
22

Номер детали на чертеже:

22

Винт с плоской головкой под шестигранник М10х16

Заводской номер: 3000139X1 Количество на модель:
3000139X1
23

Номер детали на чертеже:

23

Гайка

Заводской номер: 1440330X1 Количество на модель: 1
1440330X1
1
24

Номер детали на чертеже:

24

Шайба М12-24-2 Z

Заводской номер: 390735Х1 Количество на модель:
390735Х1
25

Номер детали на чертеже:

25

Винт с головкой под шестигранник М12х110

Заводской номер: 3004685X1 Количество на модель: 1
3004685X1
1
26

Номер детали на чертеже:

26

Штифт

Заводской номер: 6114731М1 Количество на модель: ,
6114731М1
,
27

Номер детали на чертеже:

27

Втулка

Заводской номер: Т102492 Количество на модель:
Т102492
28

Номер детали на чертеже:

28

Масленка

Заводской номер: 339608X1 Количество на модель: 1
339608X1
1
30

Номер детали на чертеже:

30

Нижняя крышка

Заводской номер: T101438Y02 Количество на модель: 1
T101438Y02
1
31

Номер детали на чертеже:

31

Магнитная пластина в сборе

Заводской номер: 6114759M91Y02 Количество на модель: !
6114759M91Y02
!
33

Номер детали на чертеже:

33

Магнитная пластина

Заводской номер: 6114760M1Y02 Количество на модель: 2
6114760M1Y02
2
