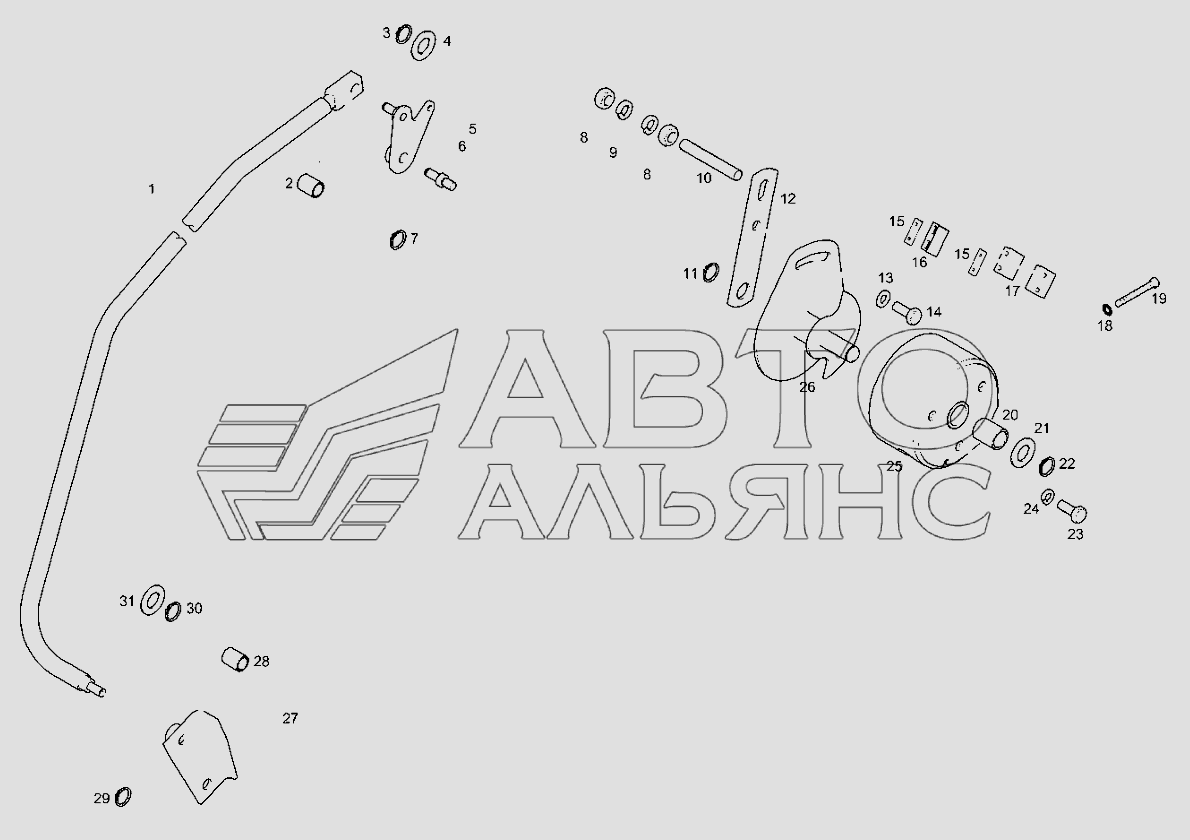

Погрузчик - Возврат к земляным работам - Белый цвет TLB-840. Каталог 2010г.

Погрузчик - Сочленения - Белый цвет TLB-840 Погрузчик - Возврат к земляным работам - Белый цвет TLB-840

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шток, сочленение - Возврат к земляным работам

Заводской номер: 6107911М91 Количество на модель: 1
6107911М91
1
2

Номер детали на чертеже:

2

Втулка

Заводской номер: 3516761М1 Количество на модель: 2
3516761М1
2
3

Номер детали на чертеже:

3

Пружинное кольцо высокой прочности

Заводской номер: 3516762М1 Количество на модель: 1
3516762М1
1
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 339300X1 Количество на модель: 1
339300X1
1
5

Номер детали на чертеже:

5

Рычаг в сборе

Заводской номер: 3516765М91 Количество на модель: 1
3516765М91
1
6

Номер детали на чертеже:

6

Вал - Шарнир

Заводской номер: 3521799Мб Количество на модель: 1
3521799Мб
1
8

Номер детали на чертеже:

8

Гайка

Заводской номер: 3009693X1 Количество на модель: 2
3009693X1
2
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 339376X1 Количество на модель: 2
339376X1
2
10

Номер детали на чертеже:

10

Вал Шарнир

Заводской номер: 3522075М2 Количество на модель: 1
3522075М2
1
12

Номер детали на чертеже:

12

Рычаг

Заводской номер: 3516192М91 Количество на модель: 1
3516192М91
1
13

Номер детали на чертеже:

13

Шайба М8-17-1 Zwеl

Заводской номер: 390972Х1 Количество на модель: 1
390972Х1
1
14

Номер детали на чертеже:

14

Болт

Заводской номер: 339123X1 Количество на модель: 1
339123X1
1
15

Номер детали на чертеже:

15

Пластина с резьбой

Заводской номер: 3522874М1 Количество на модель: 2
3522874М1
2
16

Номер детали на чертеже:

16

Блок магнита

Заводской номер: 3522649М2 Количество на модель: 1
3522649М2
1
17

Номер детали на чертеже:

17

Распорка

Заводской номер: 3522093М1 Количество на модель: 2
3522093М1
2
18

Номер детали на чертеже:

18

Стопорная шайба

Заводской номер: 3522674М1 Количество на модель: 4
3522674М1
4
19

Номер детали на чертеже:

19

Винт с цилиндрической головкой HD

Заводской номер: 3522673М2 Количество на модель: 4
3522673М2
4
24

Номер детали на чертеже:

24

Шайба

Заводской номер: 339374X1 Количество на модель: 3
339374X1
3
25

Номер детали на чертеже:

25

Корпус - Механическая часть - Возврат к земляным работам - Потенциометр

Заводской номер: 3521963М94 Количество на модель: 1
3521963М94
1
26

Номер детали на чертеже:

26

Рычаг

Заводской номер: 3521967М96 Количество на модель: 1
3521967М96
1
27

Номер детали на чертеже:

27

Сочленение в сборе

Заводской номер: 6100971М91 Количество на модель: 1
6100971М91
1
