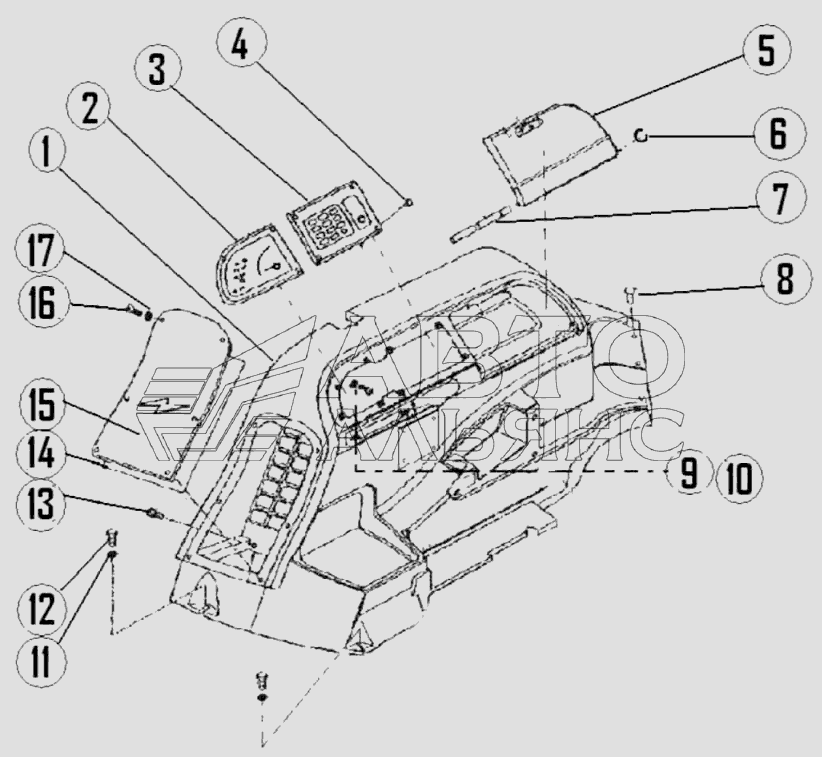

Передний пульт - Блок выключателей TLB-815. Каталог 2010г.

Передний пульт - приборная панель TLB-815 Пульт боковой - Приборная панель, блок выключателей TLB-815

Вид отображения:

Детали справа

По ширине экрана

1

2

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Пульт боковой

Заводской номер: 1TJ0180M1 Количество на модель: 1

1TJ0180M1

1

2

Номер детали на чертеже:

2

Блок датчиков

Заводской номер: 1D0034 Количество на модель: 1

1D0034

1

2

Номер детали на чертеже:

2

Блок датчиков

Заводской номер: 1D0227 Количество на модель: 1

1D0227

1

3

Номер детали на чертеже:

3

Блок выключателей

Заводской номер: 1D0020 Количество на модель: 1

1D0020

1

4

Номер детали на чертеже:

4

Винт NO8 PAN HD

Заводской номер: 365919X1 Количество на модель: 8

365919X1

8

5

Номер детали на чертеже:

5

Крышка

Заводской номер: 6099520M1 Количество на модель: 1

6099520M1

1

6

Номер детали на чертеже:

6

Стопорное кольцо

Заводской номер: 3000115X1 Количество на модель: 1

3000115X1

1

7

Номер детали на чертеже:

7

Стержень

Заводской номер: 6101630M1 Количество на модель: 1

6101630M1

1

8

Номер детали на чертеже:

8

Заклепка

Заводской номер: 6101591M1 Количество на модель: 3

6101591M1

3

9

Номер детали на чертеже:

9

Шайба

Заводской номер: 391038X1 Количество на модель: 1

391038X1

1

10

Номер детали на чертеже:

10

Винт

Заводской номер: 339560X1 Количество на модель: 1

339560X1

1

11

Номер детали на чертеже:

11

Шайба

Заводской номер: 3516109M1 Количество на модель: 2

3516109M1

2

12

Номер детали на чертеже:

12

Болт

Заводской номер: 339804X1 Количество на модель: 2

339804X1

2

13

Номер детали на чертеже:

13

Винт

Заводской номер: 1472524M2 Количество на модель: 2

1472524M2

2

14

Номер детали на чертеже:

14

Табличка блока предохранителей

Заводской номер: 1D0110 Количество на модель: 1

1D0110

1

15

Номер детали на чертеже:

15

Крышка

Заводской номер: 6102584M91 Количество на модель: 1

6102584M91

1

16

Номер детали на чертеже:

16

Винт

Заводской номер: 6102921M1 Количество на модель: 6

6102921M1

6

17

Номер детали на чертеже:

17

Шайба

Заводской номер: 3512553M1 Количество на модель: 6

3512553M1

6
