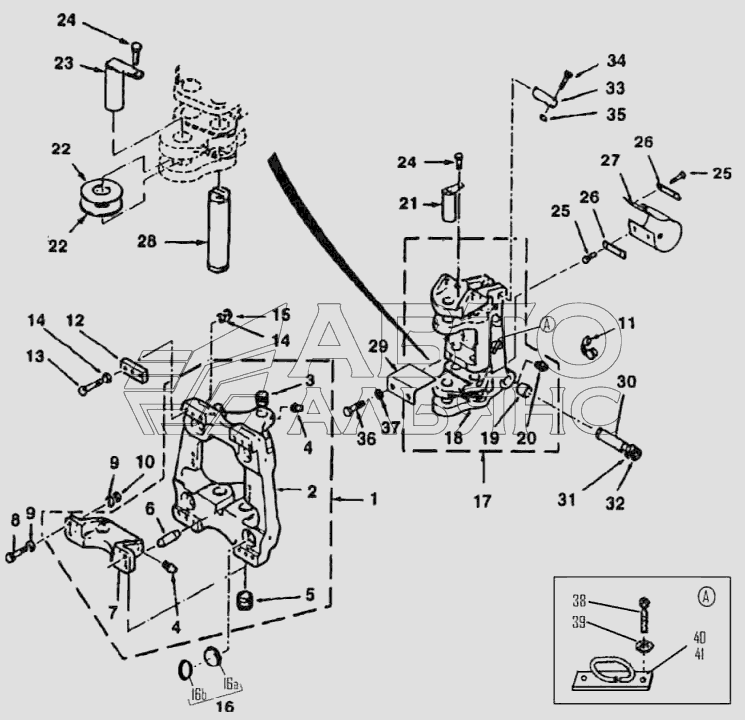

Механизмы поворота, смещения экскаваторного оборудования TLB-815. Каталог 2010г.

Рукоять TLB-815 Гидрооборудование экскаваторное - компоненты поворота TLB-815

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Опора

Заводской номер: 1В0324 Количество на модель: 1
1В0324
1

Номер детали на чертеже:

Стопор

Заводской номер: 6102858М5 Количество на модель: 1
6102858М5
1

Номер детали на чертеже:

Ось

Заводской номер: 6102859М1 Количество на модель: 2
6102859М1
2

Номер детали на чертеже:

Полоса для защиты шланга

Заводской номер: 1С0054 Количество на модель: 1
1С0054
1

Номер детали на чертеже:

Прижимная пластина

Заводской номер: 6101936М1 Количество на модель: 2
6101936М1
2

Номер детали на чертеже:

Болт

Заводской номер: 339123X1 Количество на модель: 4
339123X1
4

Номер детали на чертеже:

Винт

Заводской номер: 3009492X1 Количество на модель: 4
3009492X1
4

Номер детали на чертеже:

Ось

Заводской номер: 3521373М93 Количество на модель: 1
3521373М93
1

Номер детали на чертеже:

Упорная шайба

Заводской номер: 3521389М1 Количество на модель: 2
3521389М1
2

Номер детали на чертеже:

Ось

Заводской номер: 6101749М92 Количество на модель: 1
6101749М92
1

Номер детали на чертеже:

Палец шарнира стрелы

Заводской номер: 3522698М2 Количество на модель: 1
3522698М2
1

Номер детали на чертеже:

Шайба

Заводской номер: 3519378М1 Количество на модель: 2
3519378М1
2

Номер детали на чертеже:

Опора

Заводской номер: 1В0318 Количество на модель: 1
1В0318
1

Номер детали на чертеже:

Шайба

Заводской номер: 390972X1 Количество на модель: 4
390972X1
4

Номер детали на чертеже:

Болт

Заводской номер: 339124X1 Количество на модель: 4
339124X1
4

Номер детали на чертеже:

Шайба

Заводской номер: 385362X1 Количество на модель: 2
385362X1
2

Номер детали на чертеже:

Болт

Заводской номер: 6007776М1 Количество на модель: 2
6007776М1
2

Номер детали на чертеже:

Гайка

Заводской номер: 1440329X1 Количество на модель: 1
1440329X1
1

Номер детали на чертеже:

Винт

Заводской номер: 339649X1 Количество на модель: 1
339649X1
1

Номер детали на чертеже:

Палец цилиндра стрелы

Заводской номер: 3522697М2 Количество на модель: 1
3522697М2
1

Номер детали на чертеже:

Пружинное кольцо

Заводской номер: 391129X1 Количество на модель: 2
391129X1
2

Номер детали на чертеже:

Масленка

Заводской номер: 339608X1 Количество на модель: 6
339608X1
6

Номер детали на чертеже:

Втулка

Заводской номер: 3500047М4 Количество на модель: 2
3500047М4
2

Номер детали на чертеже:

Гайка

Заводской номер: 3522225МЗ Количество на модель: 4
3522225МЗ
4

Номер детали на чертеже:

Шайба

Заводской номер: 385365X1 Количество на модель: 8
385365X1
8

Номер детали на чертеже:

Винт

Заводской номер: 3522187М2 Количество на модель: 4
3522187М2
4

Номер детали на чертеже:

Крепление

Заводской номер: Крепление Количество на модель: 1
Крепление
1

Номер детали на чертеже:

Ось

Заводской номер: 3522954М1 Количество на модель: 2
3522954М1
2

Номер детали на чертеже:

Втулка

Заводской номер: 3521388М5 Количество на модель: 4
3521388М5
4

Номер детали на чертеже:

Втулка

Заводской номер: 3500312МЗ Количество на модель: 2
3500312МЗ
2

Номер детали на чертеже:

Корпус

Заводской номер: Корпус Количество на модель: 1
Корпус
1

Номер детали на чертеже:

Крышка

Заводской номер: 3516180М2 Количество на модель: 7
3516180М2
7

Номер детали на чертеже:

Пластина

Заводской номер: 3521610М1 Количество на модель: 4
3521610М1
4

Номер детали на чертеже:

Центр поворота

Заводской номер: 1В0218 Количество на модель: 1
1В0218
1

Номер детали на чертеже:

Центр поворота в сборе

Заводской номер: 1В0220 Количество на модель: 1
1В0220
1

Номер детали на чертеже:

Уплотнение

Заводской номер: 6110789М1 Количество на модель: 4
6110789М1
4

Номер детали на чертеже:

Зажим-уплотнение

Заводской номер: 6108846М1 Количество на модель: 4
6108846М1
4

Номер детали на чертеже:

Зажим-уплотнение в сборе

Заводской номер: 6110790М91 Количество на модель: 4
6110790М91
4

Номер детали на чертеже:

Гайка

Заводской номер: 3522257М4 Количество на модель: 12
3522257М4
12

Номер детали на чертеже:

Шайба

Заводской номер: 3517388М1 Количество на модель: 24
3517388М1
24

Номер детали на чертеже:

Винт

Заводской номер: 3522255М2 Количество на модель: 10
3522255М2
10

Номер детали на чертеже:

Винт, внутренний

Заводской номер: 3522254М2 Количество на модель: 2
3522254М2
2

Номер детали на чертеже:

Корпус в сборе

Заводской номер: 3518089М95 Количество на модель: 1
3518089М95
1
