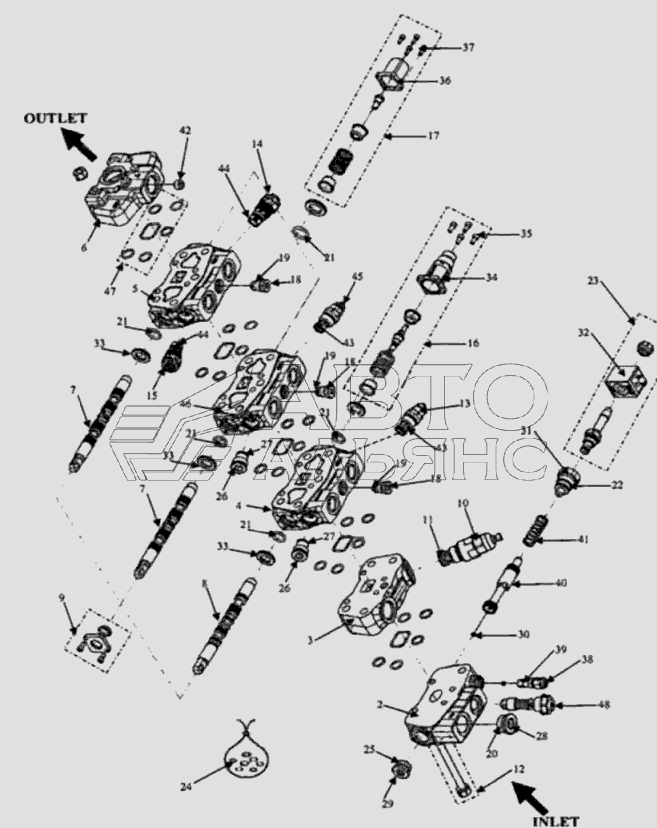

Гидрораспределитель с открытым центром WALVOIL, 3 золотника TLB-815. Каталог 2010г.

Гидрораспределитель с открытым центром WALVOIL, 2 золотника TLB-815 Гидрораспределитель с открытым центром WALVOIL, 6 золотников TLB-815

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

3-золотниковый гидрораспределитель погрузочного оборудования WALVOIL

Заводской номер: 1H0184 Количество на модель: 1
1H0184
1
2

Номер детали на чертеже:

2

Входная крышка

Заводской номер: 10X1355 Количество на модель: 1
10X1355
1
3

Номер детали на чертеже:

3

Секция

Заводской номер: 10X1356 Количество на модель: 1
10X1356
1
4

Номер детали на чертеже:

4

Секция подъема

Заводской номер: 10X1357 Количество на модель: 1
10X1357
1
5

Номер детали на чертеже:

5

Секция наклона

Заводской номер: 10X1358 Количество на модель: 1
10X1358
1
6

Номер детали на чертеже:

6

Сливная секция

Заводской номер: 10X1359 Количество на модель: 1
10X1359
1
7

Номер детали на чертеже:

7

Золотник наклона

Заводской номер: 10X1361 Количество на модель: 2
10X1361
2
8

Номер детали на чертеже:

8

Золотник подъема

Заводской номер: 10X1362 Количество на модель: 1
10X1362
1
9

Номер детали на чертеже:

9

Крышка золотника

Заводской номер: 10X1365 Количество на модель: 2
10X1365
2
10

Номер детали на чертеже:

10

Главный предохранительный клапан

Заводской номер: 10X1363 Количество на модель: 1
10X1363
1
11

Номер детали на чертеже:

11

Комплект уплотнений предохранительного клапана

Заводской номер: 10X1420 Количество на модель: 1
10X1420
1
12

Номер детали на чертеже:

12

Комплект соединительных шпилек

Заводской номер: 10X1473 Количество на модель: 4
10X1473
4
13

Номер детали на чертеже:

13

Гидроклапан на 240 бар

Заводской номер: 10X1403 Количество на модель: 1
10X1403
1
14

Номер детали на чертеже:

14

Гидроклапан на 310 бар

Заводской номер: 10X1416 Количество на модель: 1
10X1416
1
15

Номер детали на чертеже:

15

Гидроклапан на 345 бар

Заводской номер: 10X1417 Количество на модель: 1
10X1417
1
16

Номер детали на чертеже:

16

Комплект плавающего упора

Заводской номер: 10X1372 Количество на модель: 1
10X1372
1
17

Номер детали на чертеже:

17

Комплект управления наклона

Заводской номер: 10X1368 Количество на модель: 1
10X1368
1
18

Номер детали на чертеже:

18

Обратный клапан

Заводской номер: 10X1366 Количество на модель: 2
10X1366
2
19

Номер детали на чертеже:

19

Уплотнение

Заводской номер: 10X1433 Количество на модель: 1
10X1433
1
20

Номер детали на чертеже:

20

Уплотнение, входной заглушки

Заводской номер: 10X1434 Количество на модель: 1
10X1434
1
21

Номер детали на чертеже:

21

Кольцо

Заводской номер: 10X1431 Количество на модель: 4
10X1431
4
22

Номер детали на чертеже:

22

Уплотнение выходной заглушки

Заводской номер: 10X1430 Количество на модель: 1
10X1430
1
23

Номер детали на чертеже:

23

Соленоид электрогидравлический

Заводской номер: 10X1373 Количество на модель: 1
10X1373
1
24

Номер детали на чертеже:

24

Комплект уплотнений промежуточный

Заводской номер: 10X1471 Количество на модель: 1
10X1471
1
25

Номер детали на чертеже:

25

Уплотнение

Заводской номер: 10X1435 Количество на модель: 1
10X1435
1
26

Номер детали на чертеже:

26

ARV заглушка

Заводской номер: 10X1423 Количество на модель: 1
10X1423
1
27

Номер детали на чертеже:

27

Комплект уплотнений ARV заглушки

Заводской номер: 10X1424 Количество на модель: 1
10X1424
1
28

Номер детали на чертеже:

28

Заглушка в сборе

Заводской номер: 10X1456 Количество на модель: 1
10X1456
1
29

Номер детали на чертеже:

29

Заглушка в сборе

Заводской номер: 10X1455 Количество на модель: 1
10X1455
1
30

Номер детали на чертеже:

30

Диафрагма

Заводской номер: 10X1457 Количество на модель: 1
10X1457
1
31

Номер детали на чертеже:

31

Заглушка в сборе

Заводской номер: 10X1458 Количество на модель: 1
10X1458
1
32

Номер детали на чертеже:

32

Соленоид электрогидравлический

Заводской номер: 10X1459 Количество на модель: 1
10X1459
1
33

Номер детали на чертеже:

33

Уплотнение

Заводской номер: 10X1460 Количество на модель: 1
10X1460
1
34

Номер детали на чертеже:

34

Ограничитель золотника

Заводской номер: 10X1461 Количество на модель: 1
10X1461
1
35

Номер детали на чертеже:

35

Крышка Allen Болта

Заводской номер: 10X1462 Количество на модель: 1
10X1462
1
36

Номер детали на чертеже:

36

Ограничитель золотника

Заводской номер: 10X1463 Количество на модель: 1
10X1463
1
37

Номер детали на чертеже:

37

Крышка Allen Болта

Заводской номер: 10X1464 Количество на модель: 1
10X1464
1
38

Номер детали на чертеже:

38

Клапан предохранительный погрузочный

Заводской номер: 10X1439 Количество на модель: 1
10X1439
1
39

Номер детали на чертеже:

39

Комплект уплотнений разгрузки

Заводской номер: 10X1432 Количество на модель: 1
10X1432
1
40

Номер детали на чертеже:

40

Золотник разгрузки

Заводской номер: 10X1468 Количество на модель: 1
10X1468
1
41

Номер детали на чертеже:

41

Пружина разгрузки

Заводской номер: 10X1467 Количество на модель: 1
10X1467
1
42

Номер детали на чертеже:

42

Заглушка переливная

Заводской номер: 10X1469 Количество на модель: 1
10X1469
1
43

Номер детали на чертеже:

43

Комплект колец

Заводской номер: 10X1470 Количество на модель: 1
10X1470
1
44

Номер детали на чертеже:

44

Уплотнение Kit ARV

Заводской номер: 10X1422 Количество на модель: 1
10X1422
1
45

Номер детали на чертеже:

45

ARV, 160 Bar

Заводской номер: 10X1474 Количество на модель: 1
10X1474
1
46

Номер детали на чертеже:

46

Вспомогательная секция

Заводской номер: 10X1472 Количество на модель: 1
10X1472
1
47

Номер детали на чертеже:

47

Комплект уплотнений

Заводской номер: 10X1419 Количество на модель: 5
10X1419
5
48

Номер детали на чертеже:

48

Обратный клапан

Заводской номер: 10X1876 Количество на модель: 1
10X1876
1
