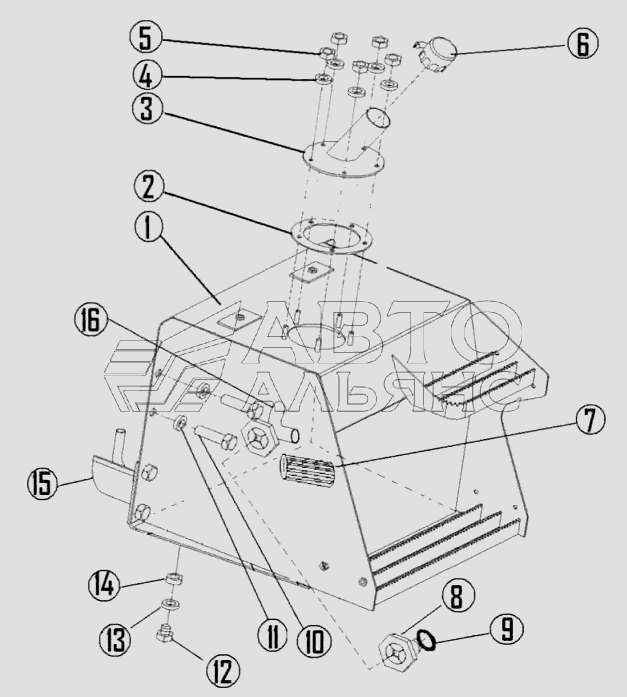

Бак гидравлический TLB-815. Каталог 2010г.

Гидроразводка TLB-815 Компоновка гидрооборудования TLB-815

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Бак гидравлический

Заводской номер: 6112855M91 Количество на модель: 1
6112855M91
1
2

Номер детали на чертеже:

2

Прокладка заливной горловины

Заводской номер: 1H0125 Количество на модель: 1
1H0125
1
3

Номер детали на чертеже:

3

Горловина фильтра

Заводской номер: 1B0489 Количество на модель: 1
1B0489
1
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 390972X1 Количество на модель: 5
390972X1
5
5

Номер детали на чертеже:

5

Гайка

Заводской номер: 339169X1 Количество на модель: 5
339169X1
5
6

Номер детали на чертеже:

6

Крышка

Заводской номер: 1B0492 Количество на модель: 1
1B0492
1
7

Номер детали на чертеже:

7

Всасывающий фильтрующий элемент

Заводской номер: 3515254M1 Количество на модель: 1
3515254M1
1
8

Номер детали на чертеже:

8

Указатель уровня

Заводской номер: 3A0092 Количество на модель: 1
3A0092
1
9

Номер детали на чертеже:

9

Прокладка

Заводской номер: 6100975M2 Количество на модель: 1
6100975M2
1
10

Номер детали на чертеже:

10

Болт

Заводской номер: 6007796M1 Количество на модель: 4
6007796M1
4
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 385363X1 Количество на модель: 4
385363X1
4
12

Номер детали на чертеже:

12

Сливная заглушка

Заводской номер: 376501X1 Количество на модель: 1
376501X1
1
13

Номер детали на чертеже:

13

Уплотнение

Заводской номер: 1476251X1 Количество на модель: 1
1476251X1
1
14

Номер детали на чертеже:

14

Сливная бобышка

Заводской номер: 350241M1 Количество на модель: 1
350241M1
1
15

Номер детали на чертеже:

15

Ограждение трубок бака гидросистемы

Заводской номер: 6110602M91 Количество на модель: 1
6110602M91
1
16

Номер детали на чертеже:

16

Всасывающий угольник

Заводской номер: 6109241M91 Количество на модель: 1
6109241M91
1
