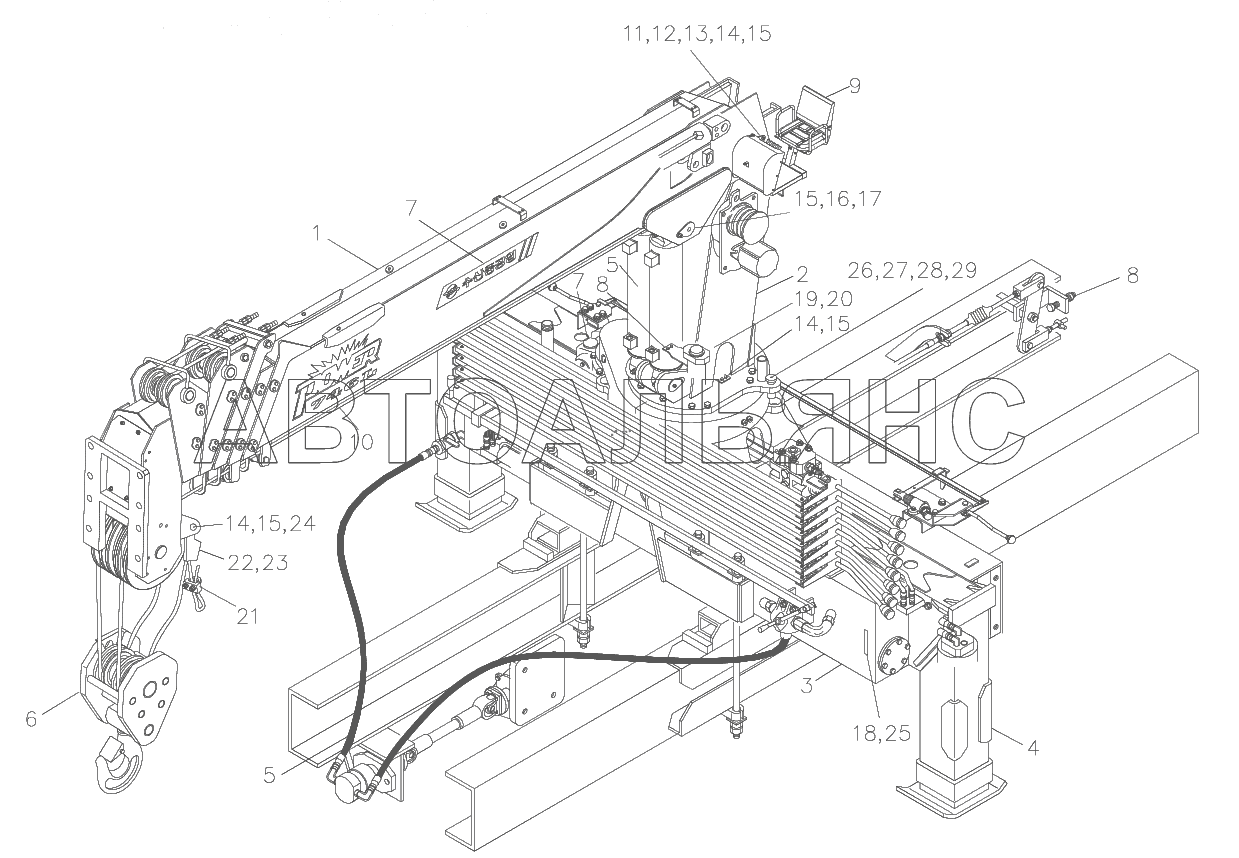

CRANE ASSEMBLY (REVISED FEBRUARY 2009) SCS746L. Каталог 2010г.

CRANE ASSEMBLY (REVISED DECEMBER 2008) SCS746L CRANE ASSEMBLY (REVISED SEPTEMBER 2009) SCS746L

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Spring washer

Заводской номер: 4210010 Количество на модель: 1
4210010
1

Номер детали на чертеже:

Lock nut

Заводской номер: 4111013 Количество на модель: 1
4111013
1

Номер детали на чертеже:

Pin

Заводской номер: J10100 Количество на модель: 1
J10100
1

Номер детали на чертеже:

Wire rope

Заводской номер: B10601 Количество на модель: 2
B10601
2

Номер детали на чертеже:

Top seat assy

Заводской номер: B12521 Количество на модель: 1
B12521
1

Номер детали на чертеже:

M/t piping part

Заводской номер: A56234 Количество на модель: 1
A56234
1

Номер детали на чертеже:

Loading box part

Заводской номер: B16115 Количество на модель: 1
B16115
1

Номер детали на чертеже:

R/a m/t piping part

Заводской номер: J16112 Количество на модель: 1
J16112
1

Номер детали на чертеже:

Acc.l system part

Заводской номер: A56165 Количество на модель: 1
A56165
1

Номер детали на чертеже:

Acc.l system part

Заводской номер: A56113 Количество на модель: 1
A56113
1

Номер детали на чертеже:

R/a m/t part

Заводской номер: J16107 Количество на модель: 1
J16107
1

Номер детали на чертеже:

R/a m/t part

Заводской номер: J16104, Количество на модель: 1
J16104,
1

Номер детали на чертеже:

P.t.o and pump part

Заводской номер: A56177 Количество на модель: 1
A56177
1

Номер детали на чертеже:

P.t.o and pump part

Заводской номер: A56448 Количество на модель: 1
A56448
1

Номер детали на чертеже:

Lock washer

Заводской номер: 4230011 Количество на модель: 1
4230011
1

Номер детали на чертеже:

Socket bolt

Заводской номер: 4010060 Количество на модель: 8
4010060
8

Номер детали на чертеже:

Spring washer

Заводской номер: 4211011 Количество на модель: 9
4211011
9

Номер детали на чертеже:

Hex. Nut

Заводской номер: 4101212 Количество на модель: 2
4101212
2

Номер детали на чертеже:

Pin holder

Заводской номер: J10109 Количество на модель: 1
J10109
1

Номер детали на чертеже:

Pin

Заводской номер: J10108 Количество на модель: 1
J10108
1

Номер детали на чертеже:

Snap ring

Заводской номер: 4400009 Количество на модель: 2
4400009
2

Номер детали на чертеже:

Shaft

Заводской номер: A21380 Количество на модель: 1
A21380
1

Номер детали на чертеже:

Wedge

Заводской номер: A00110 Количество на модель: 1
A00110
1

Номер детали на чертеже:

Open socket

Заводской номер: A50110 Количество на модель: 1
A50110
1

Номер детали на чертеже:

Wire clip

Заводской номер: 4500002 Количество на модель: 1
4500002
1

Номер детали на чертеже:

Cover

Заводской номер: J10106 Количество на модель: 2
J10106
2

Номер детали на чертеже:

Stopper

Заводской номер: J10105 Количество на модель: 1
J10105
1

Номер детали на чертеже:

Pin

Заводской номер: J10107 Количество на модель: 2
J10107
2

Номер детали на чертеже:

Pin

Заводской номер: J10103 Количество на модель: 1
J10103
1

Номер детали на чертеже:

Socket bolt

Заводской номер: 4010059 Количество на модель: 1
4010059
1

Номер детали на чертеже:

Mounting assy

Заводской номер: J16035 Количество на модель: 1
J16035
1

Номер детали на чертеже:

Mounting assy

Заводской номер: J16025 Количество на модель: 1
J16025
1

Номер детали на чертеже:

Sticker assy

Заводской номер: J19102 Количество на модель: 1
J19102
1

Номер детали на чертеже:

Acc.l system part

Заводской номер: B19400 Количество на модель: 1
B19400
1

Номер детали на чертеже:

Rotary joint assy

Заводской номер: J17450 Количество на модель: 1
J17450
1

Номер детали на чертеже:

Swing r/g set

Заводской номер: J17250 Количество на модель: 1
J17250
1

Номер детали на чертеже:

Frame assy

Заводской номер: J13005 Количество на модель: 1
J13005
1

Номер детали на чертеже:

Derrick cyl. Assy

Заводской номер: J17150 Количество на модель: 1
J17150
1

Номер детали на чертеже:

Winch reduction gear assy

Заводской номер: A57200 Количество на модель: 1
A57200
1

Номер детали на чертеже:

Swing post assy

Заводской номер: J12000 Количество на модель: 1
J12000
1

Номер детали на чертеже:

Telescopic cyl. Assy

Заводской номер: TELESCOPICCYL.ASSY Количество на модель: 1
TELESCOPICCYL.ASSY
1

Номер детали на чертеже:

Telescopic cyl. Assy

Заводской номер: J17100 Количество на модель: 1
J17100
1

Номер детали на чертеже:

Boom assy

Заводской номер: J11000 Количество на модель: 1
J11000
1

Номер детали на чертеже:

Crane assy

Заводской номер: J10005 Количество на модель: 1
J10005
1

Номер детали на чертеже:

Operation assy

Заводской номер: B13327 Количество на модель: 1
B13327
1

Номер детали на чертеже:

Gear cover set

Заводской номер: J13600 Количество на модель: 1
J13600
1

Номер детали на чертеже:

Outrigger assy

Заводской номер: J14002 Количество на модель: 1
J14002
1

Номер детали на чертеже:

Hook assy

Заводской номер: B19001 Количество на модель: 1
B19001
1

Номер детали на чертеже:

Swing piping

Заводской номер: J15114 Количество на модель: 1
J15114
1

Номер детали на чертеже:

Outrigger piping

Заводской номер: J15105 Количество на модель: 1
J15105
1

Номер детали на чертеже:

Derrick piping

Заводской номер: J15113 Количество на модель: 1
J15113
1

Номер детали на чертеже:

Telescopic piping

Заводской номер: J15112 Количество на модель: 1
J15112
1

Номер детали на чертеже:

Main winch piping

Заводской номер: J15111 Количество на модель: 1
J15111
1

Номер детали на чертеже:

Sub winch piping

Заводской номер: J15115 Количество на модель: 1
J15115
1

Номер детали на чертеже:

Distributor piping

Заводской номер: J15110 Количество на модель: 1
J15110
1

Номер детали на чертеже:

Piping assy

Заводской номер: J15003 Количество на модель: 1
J15003
1

Номер детали на чертеже:

Expanding cyl. Assy

Заводской номер: J17121 Количество на модель: 1
J17121
1

Номер детали на чертеже:

Jack cyl. Assy

Заводской номер: A57131 Количество на модель: 1
A57131
1

Номер детали на чертеже:

Jack cyl. Assy

Заводской номер: A57130 Количество на модель: 1
A57130
1

Номер детали на чертеже:

Outrigger assy

Заводской номер: J14003 Количество на модель: 1
J14003
1

Номер детали на чертеже:

Crane assy

Заводской номер: J10004 Количество на модель: 1
J10004
1
