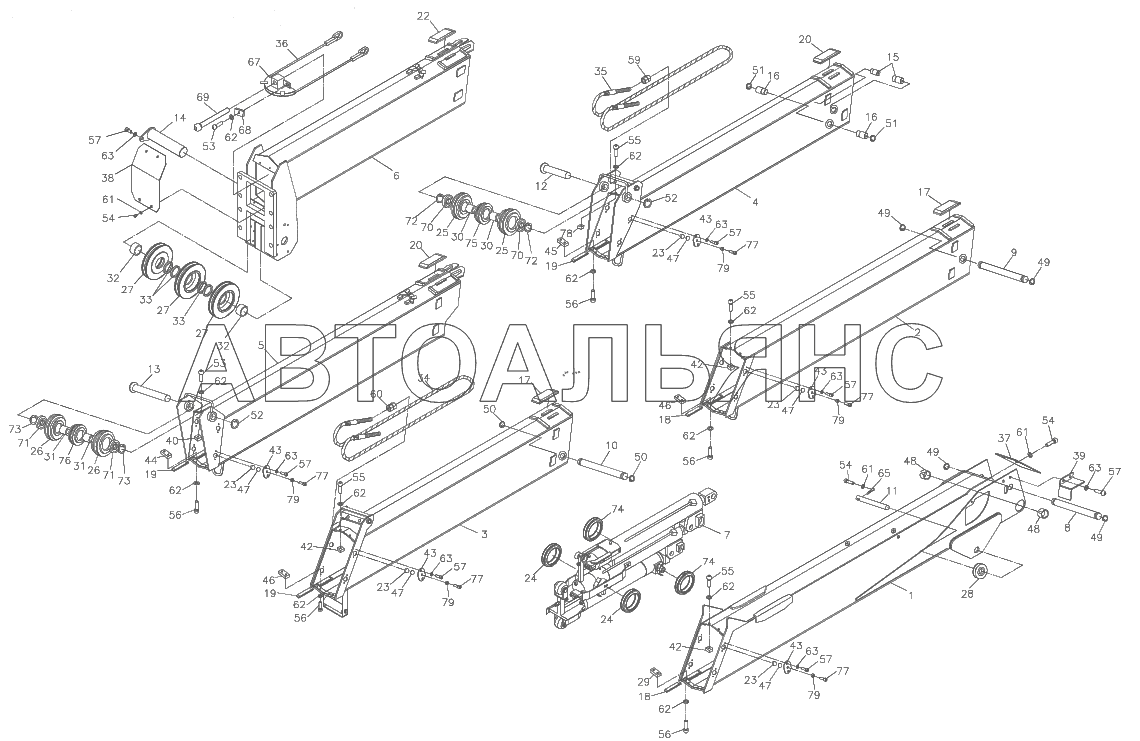

BOOM ASSEMBLY (REVISED AUGUST 2008) SCS746L. Каталог 2010г.

BOOM ASSEMBLY (REVISED JULY 2004) SCS746L TELESCOPIC CYLINDER ASSY SCS746L

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Boom

Заводской номер: J11100 Количество на модель: 1
J11100
1
2

Номер детали на чертеже:

2

Boom

Заводской номер: J11200 Количество на модель: 1
J11200
1
3

Номер детали на чертеже:

3

Boom

Заводской номер: J11265 Количество на модель: 1
J11265
1
4

Номер детали на чертеже:

4

Boom

Заводской номер: J11315 Количество на модель: 1
J11315
1
5

Номер детали на чертеже:

5

Boom

Заводской номер: J11360 Количество на модель: 1
J11360
1
6

Номер детали на чертеже:

6

Boom

Заводской номер: J11400 Количество на модель: 1
J11400
1
7

Номер детали на чертеже:

7

Telescopic cyl. Assy

Заводской номер: J17100 Количество на модель: 1
J17100
1
8

Номер детали на чертеже:

8

Pin

Заводской номер: E11625 Количество на модель: 1
E11625
1
9

Номер детали на чертеже:

9

Pin

Заводской номер: A51611 Количество на модель: 1
A51611
1
10

Номер детали на чертеже:

10

Pin

Заводской номер: A51612 Количество на модель: 1
A51612
1
11

Номер детали на чертеже:

11

Pin

Заводской номер: J11601 Количество на модель: 1
J11601
1
12

Номер детали на чертеже:

12

Pin

Заводской номер: E11613 Количество на модель: 1
E11613
1
13

Номер детали на чертеже:

13

Pin

Заводской номер: E11614 Количество на модель: 1
E11614
1
14

Номер детали на чертеже:

14

Pin

Заводской номер: A61603 Количество на модель: 1
A61603
1
15

Номер детали на чертеже:

15

Pin

Заводской номер: A61606 Количество на модель: 2
A61606
2
16

Номер детали на чертеже:

16

Pin

Заводской номер: A61607 Количество на модель: 2
A61607
2
17

Номер детали на чертеже:

17

Sliding plate

Заводской номер: E11607 Количество на модель: 4
E11607
4
18

Номер детали на чертеже:

18

Sliding plate

Заводской номер: J11636 Количество на модель: 4
J11636
4
19

Номер детали на чертеже:

19

Sliding plate

Заводской номер: J11635 Количество на модель: 6
J11635
6
20

Номер детали на чертеже:

20

Sliding plate

Заводской номер: E11628 Количество на модель: 4
E11628
4
22

Номер детали на чертеже:

22

Sliding plate

Заводской номер: E11627 Количество на модель: 2
E11627
2
23

Номер детали на чертеже:

23

Sliding plate

Заводской номер: B01616 Количество на модель: 20
B01616
20
24

Номер детали на чертеже:

24

Sheave

Заводской номер: J11602 Количество на модель: 2
J11602
2
25

Номер детали на чертеже:

25

Sheave

Заводской номер: J11624 Количество на модель: 2
J11624
2
26

Номер детали на чертеже:

26

Sheave

Заводской номер: J11625 Количество на модель: 2
J11625
2
27

Номер детали на чертеже:

27

Sheave

Заводской номер: J11603 Количество на модель: 3
J11603
3
28

Номер детали на чертеже:

28

Sheave

Заводской номер: A51615 Количество на модель: 1
A51615
1
29

Номер детали на чертеже:

29

Plate

Заводской номер: A51605 Количество на модель: 2
A51605
2
30

Номер детали на чертеже:

30

Collar

Заводской номер: J11612 Количество на модель: 2
J11612
2
31

Номер детали на чертеже:

31

Collar

Заводской номер: J11613 Количество на модель: 2
J11613
2
32

Номер детали на чертеже:

32

Il collar

Заводской номер: E11623 Количество на модель: 2
E11623
2
33

Номер детали на чертеже:

33

Il collar

Заводской номер: A61618 Количество на модель: 4
A61618
4
34

Номер детали на чертеже:

34

Extend wire

Заводской номер: J11627 Количество на модель: 1
J11627
1
35

Номер детали на чертеже:

35

Extend wire

Заводской номер: J11633 Количество на модель: 1
J11633
1
36

Номер детали на чертеже:

36

Retract wire

Заводской номер: J11608 Количество на модель: 1
J11608
1
37

Номер детали на чертеже:

37

Cover

Заводской номер: E11616 Количество на модель: 1
E11616
1
38

Номер детали на чертеже:

38

Cover

Заводской номер: A61626 Количество на модель: 1
A61626
1
39

Номер детали на чертеже:

39

Cover

Заводской номер: A01613 Количество на модель: 1
A01613
1
40

Номер детали на чертеже:

40

Spacer

Заводской номер: A31631 Количество на модель: 2
A31631
2
42

Номер детали на чертеже:

42

Spacer

Заводской номер: A31630 Количество на модель: 6
A31630
6
43

Номер детали на чертеже:

43

Plate

Заводской номер: A11651 Количество на модель: 20
A11651
20
44

Номер детали на чертеже:

44

Plate

Заводской номер: A31628 Количество на модель: 2
A31628
2
45

Номер детали на чертеже:

45

Plate

Заводской номер: A31629 Количество на модель: 2
A31629
2
46

Номер детали на чертеже:

46

Plate

Заводской номер: A51604 Количество на модель: 4
A51604
4
47

Номер детали на чертеже:

47

Shim

Заводской номер: A11652 Количество на модель: 20
A11652
20
48

Номер детали на чертеже:

48

Du-bush

Заводской номер: 4600132 Количество на модель: 2
4600132
2
49

Номер детали на чертеже:

49

Snap ring

Заводской номер: 4400022 Количество на модель: 4
4400022
4
50

Номер детали на чертеже:

50

Snap ring

Заводской номер: 4400019 Количество на модель: 2
4400019
2
51

Номер детали на чертеже:

51

Snap ring

Заводской номер: 4400018 Количество на модель: 2
4400018
2
52

Номер детали на чертеже:

52

Snap ring

Заводской номер: 4401025 Количество на модель: 2
4401025
2
53

Номер детали на чертеже:

53

Socket bolt

Заводской номер: 4010045 Количество на модель: 5
4010045
5
54

Номер детали на чертеже:

54

Socket bolt

Заводской номер: 4010031 Количество на модель: 9
4010031
9
55

Номер детали на чертеже:

55

Socket bolt

Заводской номер: 4010044 Количество на модель: 6
4010044
6
56

Номер детали на чертеже:

56

Socket bolt

Заводской номер: 4010046 Количество на модель: 20
4010046
20
57

Номер детали на чертеже:

57

Socket bolt

Заводской номер: 4010059 Количество на модель: 44
4010059
44
59

Номер детали на чертеже:

59

Hex. Nut

Заводской номер: 4101215 Количество на модель: 4
4101215
4
60

Номер детали на чертеже:

60

Hex. Nut

Заводской номер: 4101216 Количество на модель: 4
4101216
4
61

Номер детали на чертеже:

61

Spring washer

Заводской номер: 4210008 Количество на модель: 9
4210008
9
62

Номер детали на чертеже:

62

Spring washer

Заводской номер: 4210010 Количество на модель: 31
4210010
31
63

Номер детали на чертеже:

63

Spring washer

Заводской номер: 4210011 Количество на модель: 44
4210011
44
65

Номер детали на чертеже:

65

Split pin

Заводской номер: 4310099 Количество на модель: 1
4310099
1
66

Номер детали на чертеже:

66

Grease nipple

Заводской номер: 2700402 Количество на модель: 1
2700402
1
67

Номер детали на чертеже:

67

Wire

Заводской номер: A51364 Количество на модель: 1
A51364
1
68

Номер детали на чертеже:

68

Plate

Заводской номер: A51369 Количество на модель: 1
A51369
1
69

Номер детали на чертеже:

69

Bolt assy

Заводской номер: A51370 Количество на модель: 1
A51370
1
70

Номер детали на чертеже:

70

Bearing ics

Заводской номер: 4605213 Количество на модель: 2
4605213
2
71

Номер детали на чертеже:

71

Bearing ics

Заводской номер: 4603213 Количество на модель: 2
4603213
2
72

Номер детали на чертеже:

72

Snap ring

Заводской номер: 4401048 Количество на модель: 2
4401048
2
73

Номер детали на чертеже:

73

Snap ring

Заводской номер: 4401044 Количество на модель: 2
4401044
2
74

Номер детали на чертеже:

74

Sheave

Заводской номер: K11637 Количество на модель: 2
K11637
2
75

Номер детали на чертеже:

75

Sheave set

Заводской номер: J11614 Количество на модель: 1
J11614
1
76

Номер детали на чертеже:

76

Sheave set

Заводской номер: J11616 Количество на модель: 1
J11616
1
77

Номер детали на чертеже:

77

Socket bolt

Заводской номер: 4010061 Количество на модель: 10
4010061
10
78

Номер детали на чертеже:

78

Spacer

Заводской номер: A61627 Количество на модель: 2
A61627
2
79

Номер детали на чертеже:

79

Hex. Nut

Заводской номер: 4101212 Количество на модель: 10
4101212
10
BOOM ASSEMBLY (REVISED JULY 2004) SCS746L TELESCOPIC CYLINDER ASSY SCS746L
