  6. STICKER SET (REVISED AUGUST 2008)

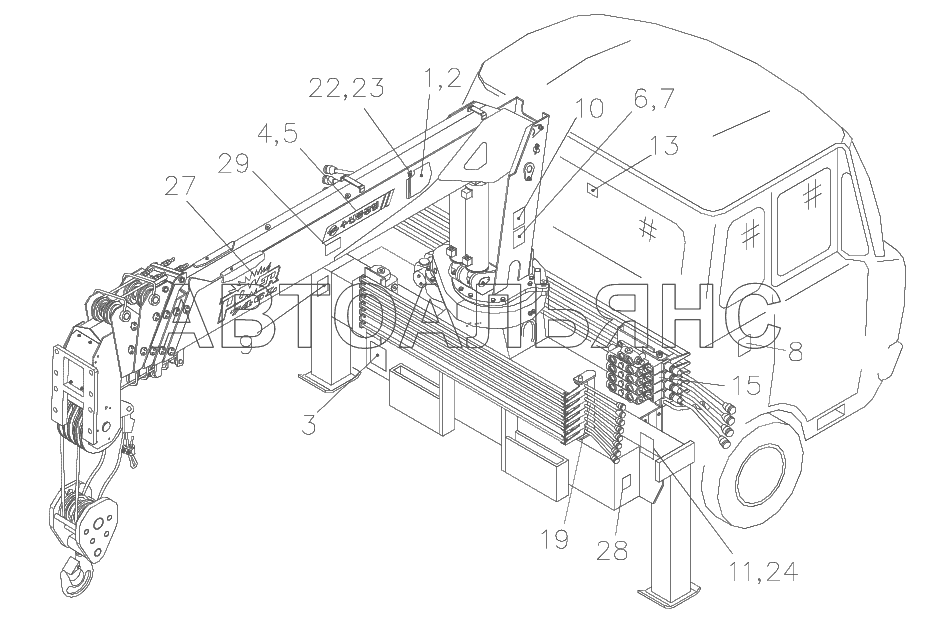

STICKER SET (REVISED AUGUST 2008) SCS746L. Каталог 2010г.

STICKER SET (REVISED JULY 2004) SCS746L MOUNTING ASSY, STD SCS746L

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
13
15
19
22
23
24
27
28
29

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Load indicator

Заводской номер: J19103 Количество на модель: 1
J19103
1
2

Номер детали на чертеже:

2

Load indicator

Заводской номер: J19104 Количество на модель: 1
J19104
1
3

Номер детали на чертеже:

3

Working oil

Заводской номер: A09104 Количество на модель: 1
A09104
1
4

Номер детали на чертеже:

4

Logo sticker

Заводской номер: E19103 Количество на модель: 1
E19103
1
5

Номер детали на чертеже:

5

Logo sticker

Заводской номер: E19104 Количество на модель: 1
E19104
1
6

Номер детали на чертеже:

6

Working range

Заводской номер: J19105 Количество на модель: 1
J19105
1
7

Номер детали на чертеже:

7

Working range

Заводской номер: J19106 Количество на модель: 1
J19106
1
8

Номер детали на чертеже:

8

Cap tilt caution

Заводской номер: A09109 Количество на модель: 1
A09109
1
9

Номер детали на чертеже:

9

Outrigger caution

Заводской номер: A09110 Количество на модель: 2
A09110
2
10

Номер детали на чертеже:

10

Danger sticker

Заводской номер: J19118 Количество на модель: 2
J19118
2
11

Номер детали на чертеже:

11

Name plate

Заводской номер: B19118 Количество на модель: 1
B19118
1
13

Номер детали на чертеже:

13

P.t.o operation caution

Заводской номер: A09114 Количество на модель: 1
A09114
1
15

Номер детали на чертеже:

15

Crane operation

Заводской номер: J19164 Количество на модель: 2
J19164
2
19

Номер детали на чертеже:

19

Outrigger operation

Заводской номер: J19163 Количество на модель: 2
J19163
2
22

Номер детали на чертеже:

22

Ndicator

Заводской номер: A09137 Количество на модель: 2
A09137
2
23

Номер детали на чертеже:

23

Hex. Bolt

Заводской номер: 4002146 Количество на модель: 2
4002146
2
24

Номер детали на чертеже:

24

Blind rivet

Заводской номер: 4800002 Количество на модель: 4
4800002
4
27

Номер детали на чертеже:

27

Power

Заводской номер: J19107 Количество на модель: 2
J19107
2
28

Номер детали на чертеже:

28

Caution

Заводской номер: J19119 Количество на модель: 2
J19119
2
29

Номер детали на чертеже:

29

Safety sticker

Заводской номер: F20540 Количество на модель: 2
F20540
2
STICKER SET (REVISED JULY 2004) SCS746L MOUNTING ASSY, STD SCS746L
