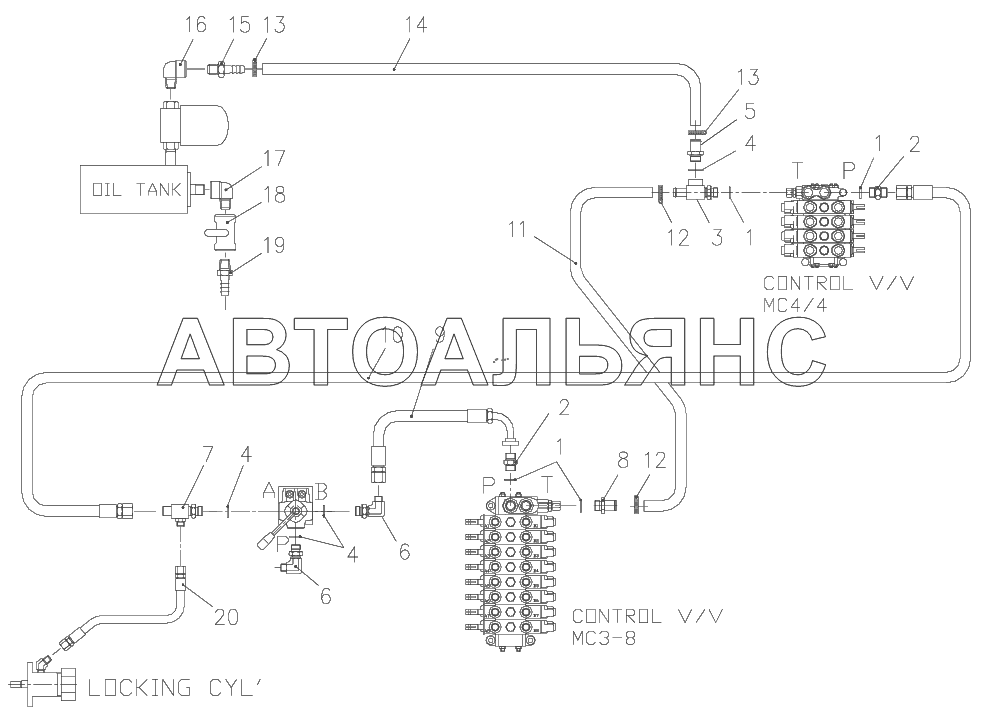

DISTRIBUTOR PIPING, STD SCS746L. Каталог 2010г.

PIPING ASSEMBLIES (REVISED SEPTEMBER 2009) SCS746L DEREK PIPING (REVISED JULY 2004) SCS746L

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

O-ring

Заводской номер: 2851017 Количество на модель: 4
2851017
4
2

Номер детали на чертеже:

2

H/adapter

Заводской номер: 2710310 Количество на модель: 2
2710310
2
3

Номер детали на чертеже:

3

Combinated nipple

Заводской номер: B15112 Количество на модель: 1
B15112
1
4

Номер детали на чертеже:

4

O-ring

Заводской номер: 2851023 Количество на модель: 4
2851023
4
5

Номер детали на чертеже:

5

M/hose nipple

Заводской номер: B15114 Количество на модель: 1
B15114
1
6

Номер детали на чертеже:

6

H/lock adapter

Заводской номер: 2713109 Количество на модель: 2
2713109
2
7

Номер детали на чертеже:

7

H/lock adapter

Заводской номер: A73156 Количество на модель: 1
A73156
1
8

Номер детали на чертеже:

8

M/hose nipple

Заводской номер: B15113 Количество на модель: 1
B15113
1
9

Номер детали на чертеже:

9

Oil hose

Заводской номер: 2555334 Количество на модель: 1
2555334
1
10

Номер детали на чертеже:

10

Oil hose

Заводской номер: 2551340 Количество на модель: 1
2551340
1
11

Номер детали на чертеже:

11

Hose

Заводской номер: 2519323 Количество на модель: 1
2519323
1
12

Номер детали на чертеже:

12

Hose clamp

Заводской номер: 4510006 Количество на модель: 2
4510006
2
13

Номер детали на чертеже:

13

Hose clamp

Заводской номер: 4510007 Количество на модель: 2
4510007
2
14

Номер детали на чертеже:

14

Hose

Заводской номер: 2519424 Количество на модель: 1
2519424
1
15

Номер детали на чертеже:

15

M/hose nipple

Заводской номер: 2714924 Количество на модель: 1
2714924
1
16

Номер детали на чертеже:

16

Bushing

Заводской номер: 2701054 Количество на модель: 1
2701054
1
17

Номер детали на чертеже:

17

Bushing

Заводской номер: 2701056 Количество на модель: 1
2701056
1
18

Номер детали на чертеже:

18

Stop valve

Заводской номер: 2301006 Количество на модель: 1
2301006
1
19

Номер детали на чертеже:

19

M/hose nipple

Заводской номер: 2714930 Количество на модель: 1
2714930
1
20

Номер детали на чертеже:

20

Oil hose

Заводской номер: 2551052 Количество на модель: 1
2551052
1
PIPING ASSEMBLIES (REVISED SEPTEMBER 2009) SCS746L DEREK PIPING (REVISED JULY 2004) SCS746L
