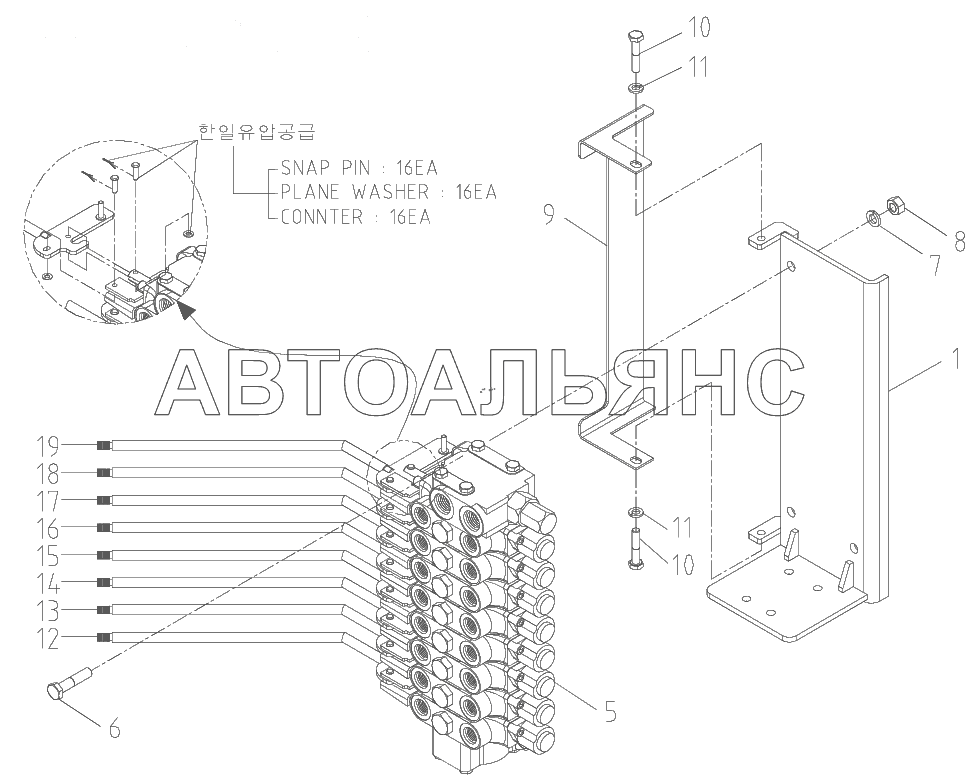

VALVE STAND SET (ADDED AUG 2008) SCS746L. Каталог 2010г.

OPERATION OUTRIGGER ASSEMBLY (REVISED AUGUST 2008) SCS746L LEVER STAND SET (ADDED AUG 2008) SCS746L

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Valve stand

Заводской номер: J13452 Количество на модель: 1
J13452
1
5

Номер детали на чертеже:

5

Main control valve

Заводской номер: J14605 Количество на модель: 1
J14605
1
6

Номер детали на чертеже:

6

Hex. Bolt

Заводской номер: 4002180 Количество на модель: 3
4002180
3
7

Номер детали на чертеже:

7

Spring washer

Заводской номер: 4210011 Количество на модель: 3
4210011
3
8

Номер детали на чертеже:

8

Hex. Nut

Заводской номер: 4101212 Количество на модель: 3
4101212
3
9

Номер детали на чертеже:

9

Sticker cover

Заводской номер: J13460 Количество на модель: 1
J13460
1
10

Номер детали на чертеже:

10

Hex. Bolt

Заводской номер: 4002147 Количество на модель: 2
4002147
2
11

Номер детали на чертеже:

11

Spring washer

Заводской номер: 4210010 Количество на модель: 2
4210010
2
12

Номер детали на чертеже:

12

Lever

Заводской номер: J13522 Количество на модель: 1
J13522
1
13

Номер детали на чертеже:

13

Lever

Заводской номер: J13523 Количество на модель: 1
J13523
1
14

Номер детали на чертеже:

14

Lever

Заводской номер: J13524 Количество на модель: 1
J13524
1
15

Номер детали на чертеже:

15

Lever

Заводской номер: J13525 Количество на модель: 1
J13525
1
16

Номер детали на чертеже:

16

Lever

Заводской номер: J13526 Количество на модель: 1
J13526
1
17

Номер детали на чертеже:

17

Lever

Заводской номер: J13527 Количество на модель: 1
J13527
1
18

Номер детали на чертеже:

18

Lever

Заводской номер: J13528 Количество на модель: 1
J13528
1
19

Номер детали на чертеже:

19

Lever

Заводской номер: J13529 Количество на модель: 1
J13529
1
