  6. OPERATION MAIN ASSEMBLY (REVISED SEPTEMBER 2009)

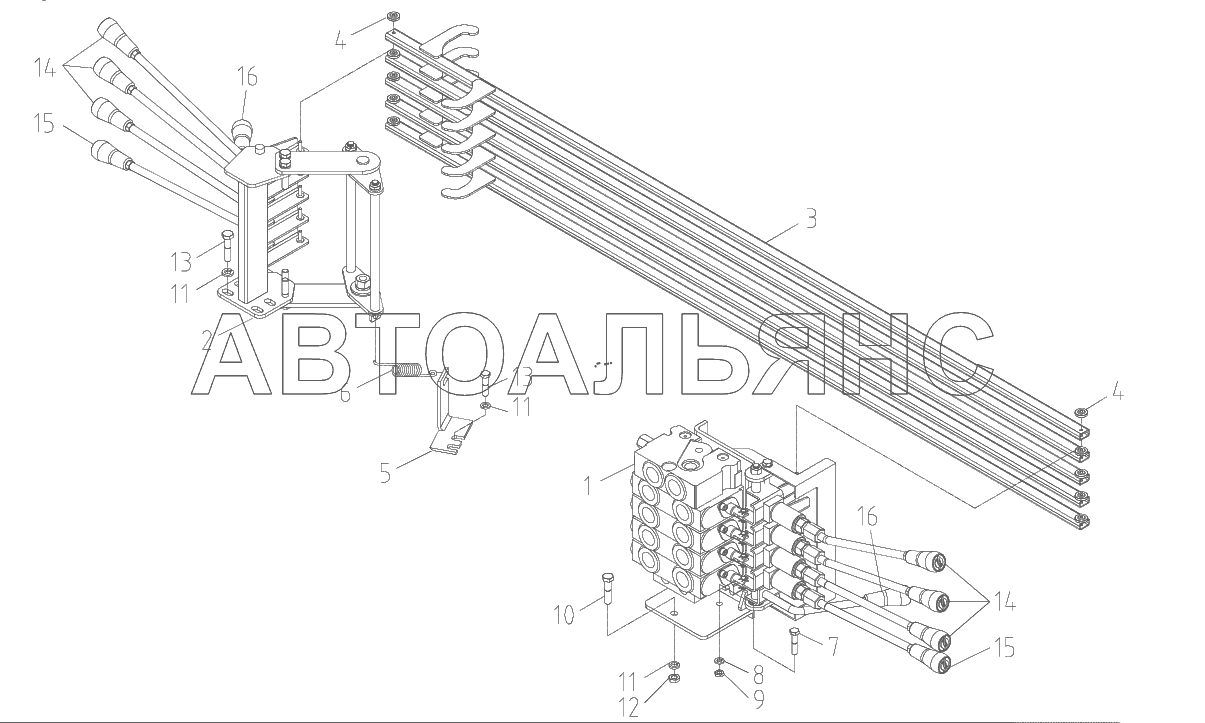

OPERATION MAIN ASSEMBLY (REVISED SEPTEMBER 2009) SCS746L. Каталог 2010г.

OPERATION ASSEMBLY (I) (REVISED FEBRUARY 2009) SCS746L VALVE STAND SET (ADDED FEB 2009) SCS746L

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Valve stand set

Заводской номер: J13571 Количество на модель: 1
J13571
1
2

Номер детали на чертеже:

2

Lever stand set

Заводской номер: J13550 Количество на модель: 1
J13550
1
3

Номер детали на чертеже:

3

Square pipe

Заводской номер: J13427 Количество на модель: 5
J13427
5
4

Номер детали на чертеже:

4

Push nut

Заводской номер: 4120008 Количество на модель: 10
4120008
10
5

Номер детали на чертеже:

5

Acc. Bkt

Заводской номер: J13431 Количество на модель: 1
J13431
1
6

Номер детали на чертеже:

6

Acc. Spring

Заводской номер: A73425 Количество на модель: 1
A73425
1
7

Номер детали на чертеже:

7

Hex. Bolt

Заводской номер: 4002151 Количество на модель: 2
4002151
2
8

Номер детали на чертеже:

8

Spring washer

Заводской номер: 4210010 Количество на модель: 2
4210010
2
9

Номер детали на чертеже:

9

Hex. Nut

Заводской номер: 4101211 Количество на модель: 2
4101211
2
10

Номер детали на чертеже:

10

Hex. Bolt

Заводской номер: 4002178 Количество на модель: 1
4002178
1
11

Номер детали на чертеже:

11

Spring washer

Заводской номер: 4210011 Количество на модель: 7
4210011
7
12

Номер детали на чертеже:

12

Hex. Nut

Заводской номер: 4101212 Количество на модель: 1
4101212
1
13

Номер детали на чертеже:

13

Hex. Bolt

Заводской номер: 4002172 Количество на модель: 6
4002172
6
14

Номер детали на чертеже:

14

Knob

Заводской номер: J13436 Количество на модель: 6
J13436
6
15

Номер детали на чертеже:

15

Knob

Заводской номер: J13437 Количество на модель: 2
J13437
2
16

Номер детали на чертеже:

16

Knob

Заводской номер: J13438 Количество на модель: 2
J13438
2
OPERATION ASSEMBLY (I) (REVISED FEBRUARY 2009) SCS746L VALVE STAND SET (ADDED FEB 2009) SCS746L
