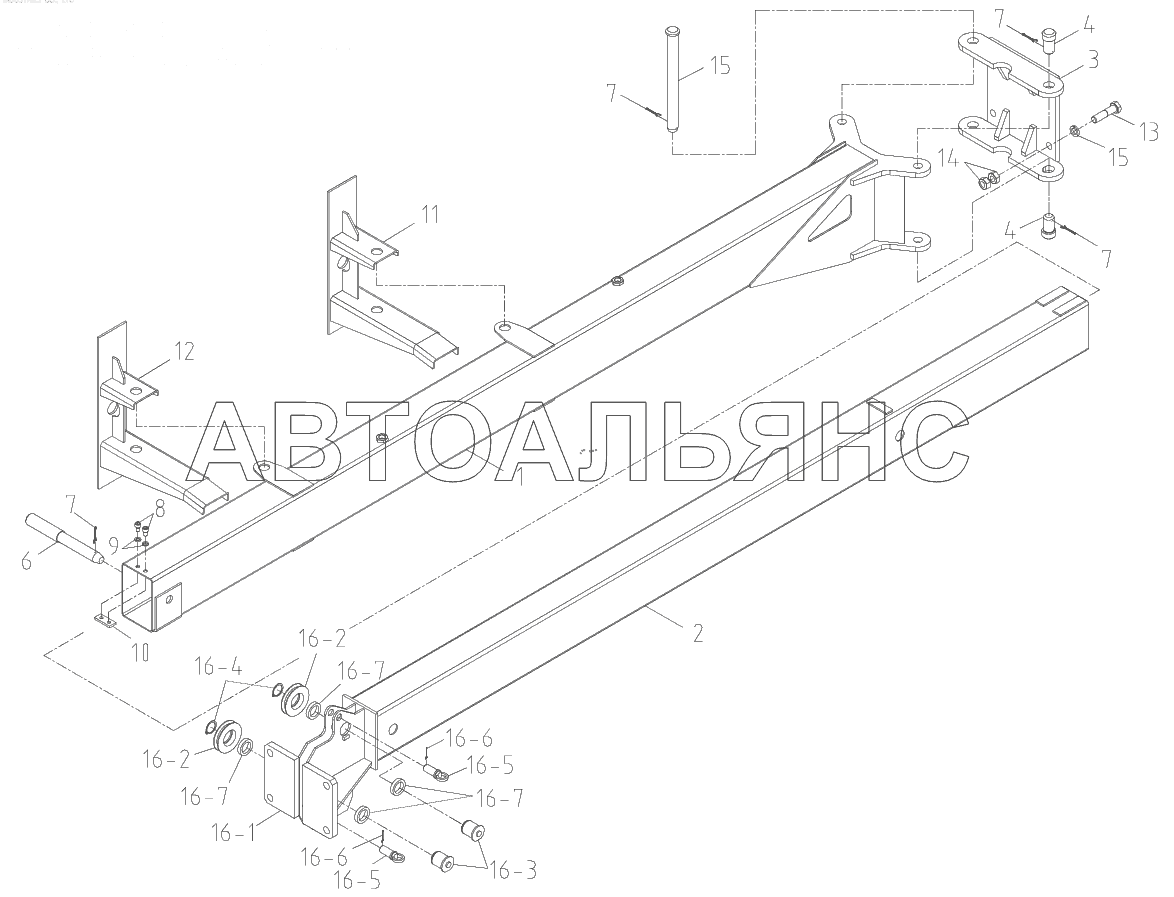

AUXILIARY BOOM SET (5M) (REVISED SEPTEMBER 2009) SCS746L. Каталог 2010г.

AUXILIARY BOOM SET (5M) (REVISED FEBRUARY 2009) SCS746L SUB WINCH ASSY SCS746L

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Boom

Заводской номер: W04200 Количество на модель: 1
W04200
1

Номер детали на чертеже:

Hex. Nut

Заводской номер: 4101217 Количество на модель: 8
4101217
8

Номер детали на чертеже:

Spring washer

Заводской номер: 4210016 Количество на модель: 4
4210016
4

Номер детали на чертеже:

Head assy

Заводской номер: W04109 Количество на модель: 1
W04109
1

Номер детали на чертеже:

Head bracket

Заводской номер: W04110 Количество на модель: 1
W04110
1

Номер детали на чертеже:

Sheave set

Заводской номер: J11630 Количество на модель: 2
J11630
2

Номер детали на чертеже:

Pin

Заводской номер: W24257 Количество на модель: 2
W24257
2

Номер детали на чертеже:

Snap ring

Заводской номер: 4400027 Количество на модель: 2
4400027
2

Номер детали на чертеже:

Pin

Заводской номер: W24258 Количество на модель: 2
W24258
2

Номер детали на чертеже:

Snap pin

Заводской номер: 4320009 Количество на модель: 2
4320009
2

Номер детали на чертеже:

Hex. Bolt

Заводской номер: 4002331 Количество на модель: 4
4002331
4

Номер детали на чертеже:

Bracket

Заводской номер: W04609 Количество на модель: 1
W04609
1

Номер детали на чертеже:

Bracket

Заводской номер: W04603 Количество на модель: 1
W04603
1

Номер детали на чертеже:

Boom

Заводской номер: W04300 Количество на модель: 1
W04300
1

Номер детали на чертеже:

Hinge bracket

Заводской номер: W04150 Количество на модель: 1
W04150
1

Номер детали на чертеже:

Pin

Заводской номер: W04601 Количество на модель: 2
W04601
2

Номер детали на чертеже:

Pin

Заводской номер: W04602 Количество на модель: 1
W04602
1

Номер детали на чертеже:

Pin

Заводской номер: W04620 Количество на модель: 1
W04620
1

Номер детали на чертеже:

Snap pin

Заводской номер: 4320010 Количество на модель: 4
4320010
4

Номер детали на чертеже:

Socket bolt

Заводской номер: 4010058 Количество на модель: 2
4010058
2

Номер детали на чертеже:

Spring washer

Заводской номер: 4210011 Количество на модель: 2
4210011
2

Номер детали на чертеже:

Stopper

Заводской номер: W04621 Количество на модель: 1
W04621
1

Номер детали на чертеже:

Il collar

Заводской номер: A61618 Количество на модель: 4
A61618
4
