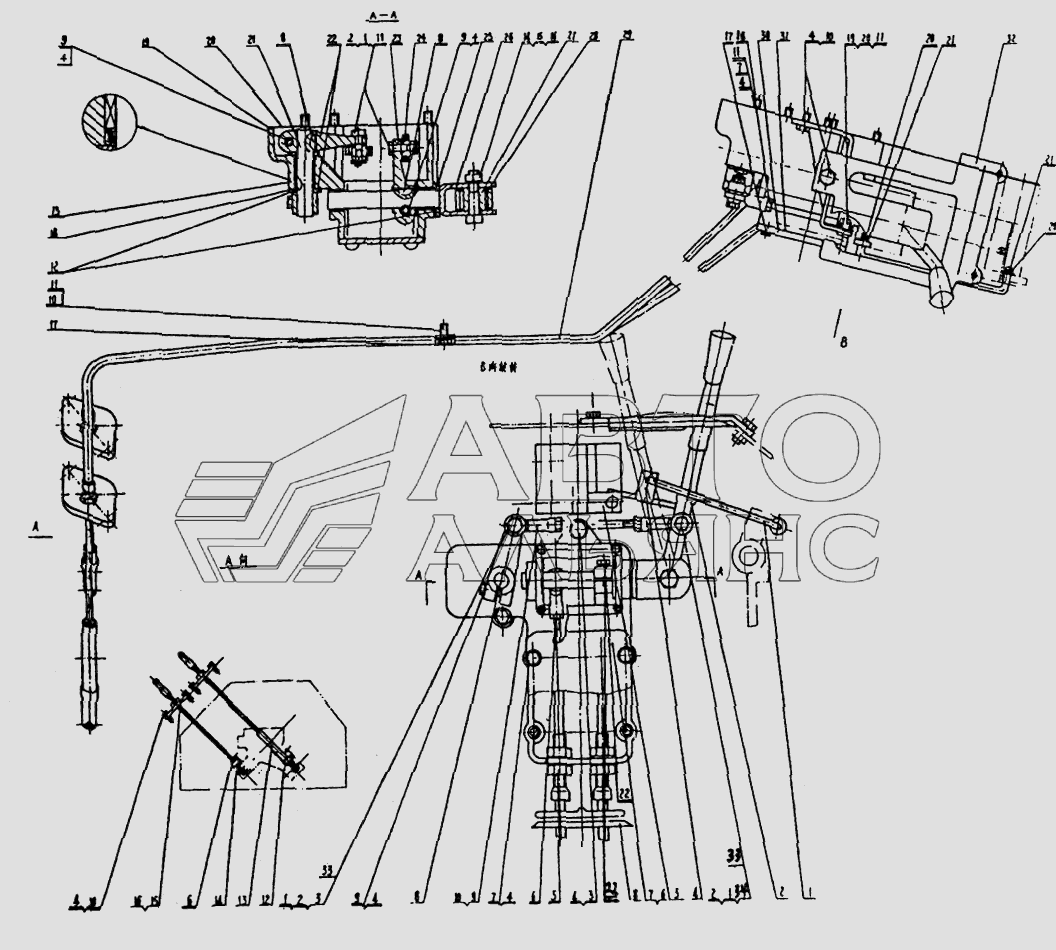

0Т09000 Управление клапаном переключения передач SD7. Каталог 2007г.

0Т68000 Гидросистема рабочего оборудования SD7 0Т10000 Система управления поворотом и торможением SD7

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

41

42

43

44

45

46

48

49

51

53

55

59

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Рычаг

Заводской номер: 0Т09001 Количество на модель: 1

0Т09001

1

2

Номер детали на чертеже:

2

Рычаг управления переключением передач

Заводской номер: 0Т09025 Количество на модель: 1

0Т09025

1

3

Номер детали на чертеже:

3

Болт-вал

Заводской номер: 0Т09002 Количество на модель: 1

0Т09002

1

4

Номер детали на чертеже:

4

Ограничивающая плита

Заводской номер: 0Т09003 Количество на модель: 1

0Т09003

1

5

Номер детали на чертеже:

5

Суппорт

Заводской номер: 0Т09031 Количество на модель: 1

0Т09031

1

6

Номер детали на чертеже:

6

Плита

Заводской номер: 0Т09004 Количество на модель: 1

0Т09004

1

7

Номер детали на чертеже:

7

Прокладка

Заводской номер: 0Т09005 Количество на модель: 1

0Т09005

1

8

Номер детали на чертеже:

8

Пылеотбойная манжета

Заводской номер: 0Т09006 Количество на модель: 1

0Т09006

1

9

Номер детали на чертеже:

9

Рычаг

Заводской номер: 0Т09007 Количество на модель: 1

0Т09007

1

10

Номер детали на чертеже:

10

Откидной подшипник

Заводской номер: 0Т09035 Количество на модель: 2

0Т09035

2

11

Номер детали на чертеже:

11

Болт-вал

Заводской номер: 0Т09008 Количество на модель: 2

0Т09008

2

12

Номер детали на чертеже:

12

Палец-вал в сборе

Заводской номер: 0Т09037 Количество на модель: 2

0Т09037

2

13

Номер детали на чертеже:

13

Сварочный блок вилки

Заводской номер: 0Т09040 Количество на модель: 1

0Т09040

1

14

Номер детали на чертеже:

14

Вилка

Заводской номер: 0Т09009 Количество на модель: 1

0Т09009

1

15

Номер детали на чертеже:

15

Нажимная плита

Заводской номер: 0Т09010 Количество на модель: 2

0Т09010

2

16

Номер детали на чертеже:

16

Прокладка

Заводской номер: 0Т09011 Количество на модель: 2

0Т09011

2

17

Номер детали на чертеже:

17

Защелка

Заводской номер: 0Т09012 Количество на модель: 1

0Т09012

1

18

Номер детали на чертеже:

18

Пылеотбойное кольцо

Заводской номер: 0Т09043 Количество на модель: 3

0Т09043

3

19

Номер детали на чертеже:

19

Коробка управления

Заводской номер: 0Т09013 Количество на модель: 1

0Т09013

1

20

Номер детали на чертеже:

20

Прокладка

Заводской номер: 0Т09014 Количество на модель: 1

0Т09014

1

21

Номер детали на чертеже:

21

Вал

Заводской номер: 0Т09015 Количество на модель: 1

0Т09015

1

22

Номер детали на чертеже:

22

Коромысло

Заводской номер: 0Т09016 Количество на модель: 2

0Т09016

2

23

Номер детали на чертеже:

23

Коромысло

Заводской номер: 0Т09017 Количество на модель: 1

0Т09017

1

24

Номер детали на чертеже:

24

Откидной подшипник

Заводской номер: 0Т09046 Количество на модель: 2

0Т09046

2

25

Номер детали на чертеже:

25

Проставок

Заводской номер: 0Т09018 Количество на модель: 1

0Т09018

1

26

Номер детали на чертеже:

26

Вал

Заводской номер: 0Т09048 Количество на модель: 1

0Т09048

1

27

Номер детали на чертеже:

27

Перегородка

Заводской номер: 0Т09019 Количество на модель: 1

0Т09019

1

28

Номер детали на чертеже:

28

Медная втулка

Заводской номер: 0Т09020 Количество на модель: 1

0Т09020

1

29

Номер детали на чертеже:

29

Тросовый вал

Заводской номер: 0Т09021 Количество на модель: 2

0Т09021

2

30

Номер детали на чертеже:

30

Крышка

Заводской номер: 0Т09022 Количество на модель: 1

0Т09022

1

31

Номер детали на чертеже:

31

Прокладка

Заводской номер: 0Т09023 Количество на модель: 1

0Т09023

1

32

Номер детали на чертеже:

32

Этикетка

Заводской номер: 0Т09024 Количество на модель: 1

0Т09024

1

33

Номер детали на чертеже:

33

Упорное палец

Заводской номер: 0Т09053 Количество на модель: 4

0Т09053

4

34

Номер детали на чертеже:

34

Болт-вал

Заводской номер: 0Т09054 Количество на модель: 1

0Т09054

1

41

Номер детали на чертеже:

41

Гайка

Заводской номер: GB6178-86 Количество на модель: 4

GB6178-86

4

42

Номер детали на чертеже:

42

Палец

Заводской номер: GB91-86 Количество на модель: 4

GB91-86

4

43

Номер детали на чертеже:

43

Болт

Заводской номер: GB5782-86 Количество на модель: 1

GB5782-86

1

44

Номер детали на чертеже:

44

Шайба

Заводской номер: GB93-76 Количество на модель: 18

GB93-76

18

45

Номер детали на чертеже:

45

Гайка

Заводской номер: GB6176-86 Количество на модель: 6

GB6176-86

6

46

Номер детали на чертеже:

46

Гайка

Заводской номер: GB6174-86 Количество на модель: 4

GB6174-86

4

48

Номер детали на чертеже:

48

Шпонка

Заводской номер: GB1099-79 Количество на модель: 3

GB1099-79

3

49

Номер детали на чертеже:

49

Болт

Заводской номер: GB5783-86 Количество на модель: 3

GB5783-86

3

51

Номер детали на чертеже:

51

Шайба

Заводской номер: GB95-85 Количество на модель: 9

GB95-85

9

53

Номер детали на чертеже:

53

Подшипник

Заводской номер: GB290-89 Количество на модель: 4

GB290-89

4

55

Номер детали на чертеже:

55

Гайка

Заводской номер: GB6170-86 Количество на модель: 1

GB6170-86

1

59

Номер детали на чертеже:

59

Палец

Заводской номер: GB882-86 Количество на модель: 1

GB882-86

1
