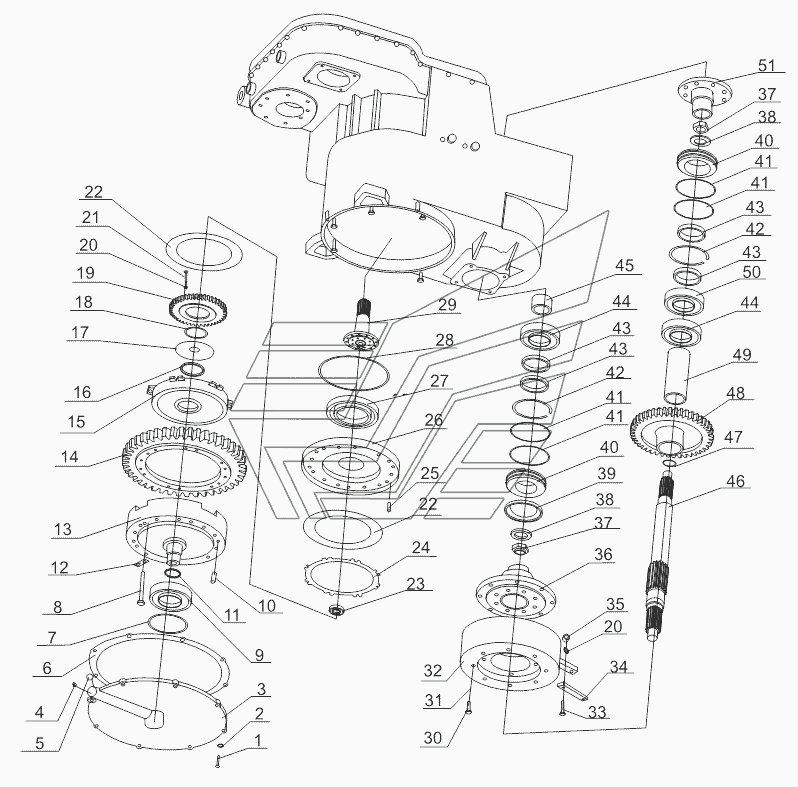

GEARBOX ASSEMBLY 3 (370801) SL-50W. Каталог 2013г.

GEARBOX ASSEMBLY 2 (370801) SL-50W GEARBOX CASE PART 4WG180 SL-50W

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

21

22

23

24

25

26

27

28

29

31

32

33

34

35

36

37

38

39

40

41

42

43

45

46

47

48

49

50

51

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Bolt

Заводской номер: 01016-81030 Количество на модель: 8

01016-81030

8

2

Номер детали на чертеже:

2

Washer

Заводской номер: 01602-11030 Количество на модель: 8

01602-11030

8

3

Номер детали на чертеже:

3

Cover

Заводской номер: BD15-00009 Количество на модель: 1

BD15-00009

1

4

Номер детали на чертеже:

4

Заглушка

Заводской номер: 07042-00211 Количество на модель: 1

07042-00211

1

5

Номер детали на чертеже:

5

O-ring

Заводской номер: 07000-72020 Количество на модель: 1

07000-72020

1

6

Номер детали на чертеже:

6

Gasket

Заводской номер: BD15-00008 Количество на модель: 1

BD15-00008

1

7

Номер детали на чертеже:

7

Adjusting gasket

Заводской номер: BD15-00014/15/16 Количество на модель: 1

BD15-00014/15/16

1

8

Номер детали на чертеже:

8

Bolt

Заводской номер: GB5785 Количество на модель: 12

GB5785

12

9

Номер детали на чертеже:

9

Bearing

Заводской номер: GB276 Количество на модель: 1

GB276

1

10

Номер детали на чертеже:

10

Pin

Заводской номер: 04020-01030 Количество на модель: 2

04020-01030

2

11

Номер детали на чертеже:

11

Seal

Заводской номер: BD15-01004 Количество на модель: 1

BD15-01004

1

12

Номер детали на чертеже:

12

Lock shim

Заводской номер: BD15-03004 Количество на модель: 6

BD15-03004

6

13

Номер детали на чертеже:

13

Cylinder body

Заводской номер: BD15-03008 Количество на модель: 1

BD15-03008

1

14

Номер детали на чертеже:

14

Mid-shaft output gear

Заводской номер: BD15-03009A Количество на модель: 1

BD15-03009A

1

15

Номер детали на чертеже:

15

Piston

Заводской номер: BD15-03006 Количество на модель: 1

BD15-03006

1

16

Номер детали на чертеже:

16

Seal

Заводской номер: BD15-01003 Количество на модель: 1

BD15-01003

1

17

Номер детали на чертеже:

17

Spring

Заводской номер: BD15-03005 Количество на модель: 1

BD15-03005

1

18

Номер детали на чертеже:

18

Кольцо стопорное

Заводской номер: 04064-06525 Количество на модель: 1

04064-06525

1

19

Номер детали на чертеже:

19

Ring gear

Заводской номер: BD15-03011 Количество на модель: 1

BD15-03011

1

21

Номер детали на чертеже:

21

Bolt

Заводской номер: 01010-81020 Количество на модель: 12

01010-81020

12

22

Номер детали на чертеже:

22

Driving disc

Заводской номер: BD15-03100 Количество на модель: 2

BD15-03100

2

23

Номер детали на чертеже:

23

Bearing

Заводской номер: GB2766204 Количество на модель: 1

GB2766204

1

24

Номер детали на чертеже:

24

Passive disc

Заводской номер: BD15-03003 Количество на модель: 1

BD15-03003

1

25

Номер детали на чертеже:

25

Pin

Заводской номер: BD15-03010 Количество на модель: 1

BD15-03010

1

26

Номер детали на чертеже:

26

Pressing pan

Заводской номер: BD15-03002 Количество на модель: 1

BD15-03002

1

27

Номер детали на чертеже:

27

Bearing

Заводской номер: GB2766022 Количество на модель: 1

GB2766022

1

28

Номер детали на чертеже:

28

Seal

Заводской номер: BD15-03007 Количество на модель: 1

BD15-03007

1

29

Номер детали на чертеже:

29

Shaft

Заводской номер: BD15-03001 Количество на модель: 1

BD15-03001

1

31

Номер детали на чертеже:

31

Washer ,spring

Заводской номер: 01602-11236 Количество на модель: 8

01602-11236

8

32

Номер детали на чертеже:

32

Brake assembly

Заводской номер: BD15-12000 Количество на модель: 1

BD15-12000

1

33

Номер детали на чертеже:

33

Болт

Заводской номер: 01010-81035 Количество на модель: 2

01010-81035

2

34

Номер детали на чертеже:

34

Brake joint

Заводской номер: BD15-00024 Количество на модель: 1

BD15-00024

1

35

Номер детали на чертеже:

35

Гайка

Заводской номер: 01580-01008 Количество на модель: 2

01580-01008

2

36

Номер детали на чертеже:

36

Flange

Заводской номер: BD15-04009 Количество на модель: 1

BD15-04009

1

37

Номер детали на чертеже:

37

Lock nut

Заводской номер: BD15-04001 Количество на модель: 2

BD15-04001

2

38

Номер детали на чертеже:

38

Press plate

Заводской номер: BD15-04010 Количество на модель: 1

BD15-04010

1

39

Номер детали на чертеже:

39

Security cover

Заводской номер: BD15-04008 Количество на модель: 1

BD15-04008

1

40

Номер детали на чертеже:

40

Seal base

Заводской номер: BD15-04003 Количество на модель: 2

BD15-04003

2

41

Номер детали на чертеже:

41

O-ring

Заводской номер: 07000-05120 Количество на модель: 4

07000-05120

4

42

Номер детали на чертеже:

42

Circlip

Заводской номер: GB893.1 Количество на модель: 2

GB893.1

2

43

Номер детали на чертеже:

43

Seal

Заводской номер: 07012-00070 Количество на модель: 4

07012-00070

4

45

Номер детали на чертеже:

45

Shaft sleeve

Заводской номер: BD15-04007 Количество на модель: 1

BD15-04007

1

46

Номер детали на чертеже:

46

Output shaft

Заводской номер: BD15-04004 Количество на модель: 1

BD15-04004

1

47

Номер детали на чертеже:

47

O-ring

Заводской номер: GB3452.3 Количество на модель: 1

GB3452.3

1

48

Номер детали на чертеже:

48

Output gear

Заводской номер: BD15-04006A Количество на модель: 1

BD15-04006A

1

49

Номер детали на чертеже:

49

Separate cover

Заводской номер: BD15-04005 Количество на модель: 1

BD15-04005

1

50

Номер детали на чертеже:

50

Bearing

Заводской номер: GB2766410 Количество на модель: 1

GB2766410

1

51

Номер детали на чертеже:

51

Flange

Заводской номер: BD15-04002 Количество на модель: 1

BD15-04002

1
