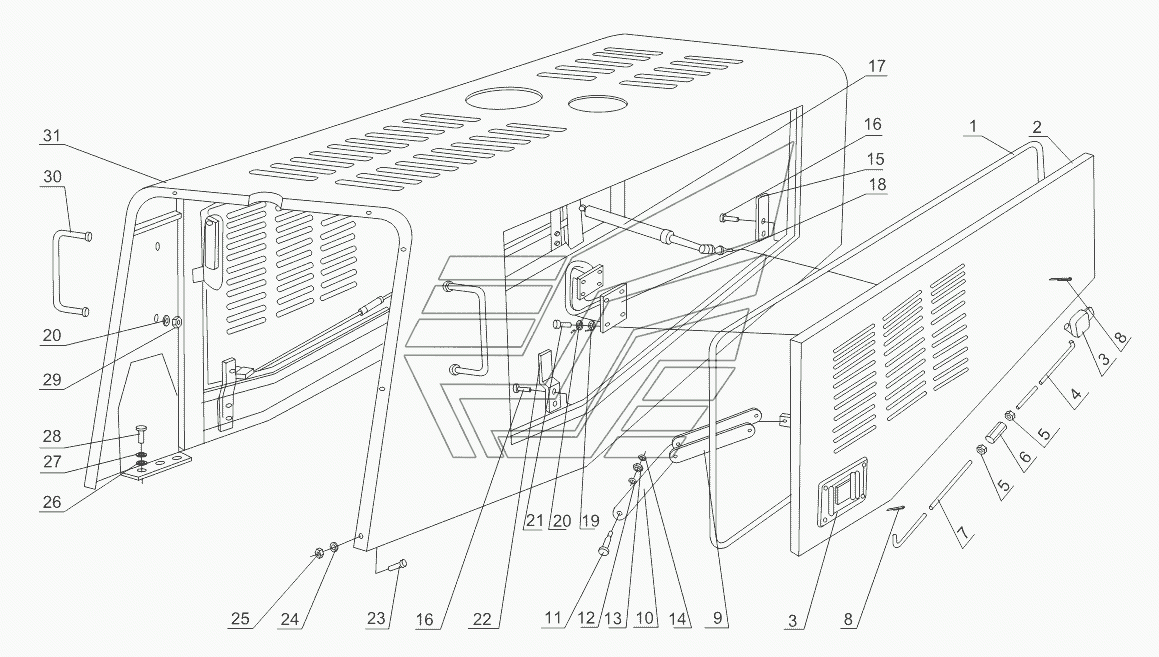

ENGINE HOOD ASSEMBLY SL-50W. Каталог 2013г.

REAR HOOD SL-50W AIR CONDITIONER SYSTEM (FOR WEICHAI ENGINE) SL-50W

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Sealing strip

Заводской номер: ZL50G2-13408 Количество на модель: 7.63M
ZL50G2-13408
7.63M
2

Номер детали на чертеже:

2

Side cover

Заводской номер: ZL50G2-13403 Количество на модель: 2
ZL50G2-13403
2
3

Номер детали на чертеже:

3

Side lock

Заводской номер: ZL50G2-13403-5 Количество на модель: 2
ZL50G2-13403-5
2
4

Номер детали на чертеже:

4

Round steel

Заводской номер: ZL50G2-13403-4-1 Количество на модель: 2
ZL50G2-13403-4-1
2
5

Номер детали на чертеже:

5

Nut

Заводской номер: GB6170M6 Количество на модель: 2
GB6170M6
2
6

Номер детали на чертеже:

6

Sleave

Заводской номер: ZL50G2-13403-4-3 Количество на модель: 2
ZL50G2-13403-4-3
2
7

Номер детали на чертеже:

7

Round steel

Заводской номер: ZL50G2-13403-4-2 Количество на модель: 2
ZL50G2-13403-4-2
2
8

Номер детали на чертеже:

8

Cotter pin

Заводской номер: GB91 Количество на модель: 8
GB91
8
9

Номер детали на чертеже:

9

Board

Заводской номер: ZL50G2-13407-3 Количество на модель: 4
ZL50G2-13407-3
4
10

Номер детали на чертеже:

10

Board

Заводской номер: ZL50G2-13407-1 Количество на модель: 2
ZL50G2-13407-1
2
11

Номер детали на чертеже:

11

Bolt

Заводской номер: ZL50G2-13414 Количество на модель: 6
ZL50G2-13414
6
12

Номер детали на чертеже:

12

Washer

Заводской номер: GB95 Количество на модель: 6
GB95
6
13

Номер детали на чертеже:

13

Nut

Заводской номер: GB6170 Количество на модель: 10
GB6170
10
14

Номер детали на чертеже:

14

Washer

Заводской номер: GB93 Количество на модель: 10
GB93
10
15

Номер детали на чертеже:

15

Apron

Заводской номер: ZL50G2-13402-11 Количество на модель: 2
ZL50G2-13402-11
2
16

Номер детали на чертеже:

16

Bolt

Заводской номер: GB5783 Количество на модель: 32
GB5783
32
17

Номер детали на чертеже:

17

Pneumatic spring

Заводской номер: ZL50G2-13410 Количество на модель: 2
ZL50G2-13410
2
18

Номер детали на чертеже:

18

Hinge

Заводской номер: ZL50G2-13406 Количество на модель: 4
ZL50G2-13406
4
22

Номер детали на чертеже:

22

Apron

Заводской номер: ZL50G2-13402-12 Количество на модель: 2
ZL50G2-13402-12
2
26

Номер детали на чертеже:

26

Washer

Заводской номер: GB96 Количество на модель: 6
GB96
6
30

Номер детали на чертеже:

30

Hand rail

Заводской номер: ZL50G2-13404 Количество на модель: 2
ZL50G2-13404
2
31

Номер детали на чертеже:

31

Mid-hood

Заводской номер: ZL50G2-13402 Количество на модель: 1
ZL50G2-13402
1
31

Номер детали на чертеже:

31

Mid-hood

Заводской номер: DG957A-13402 Количество на модель: 1
DG957A-13402
1
31

Номер детали на чертеже:

31

Mid-hood

Заводской номер: DG957B-13402 Количество на модель: 1
DG957B-13402
1
