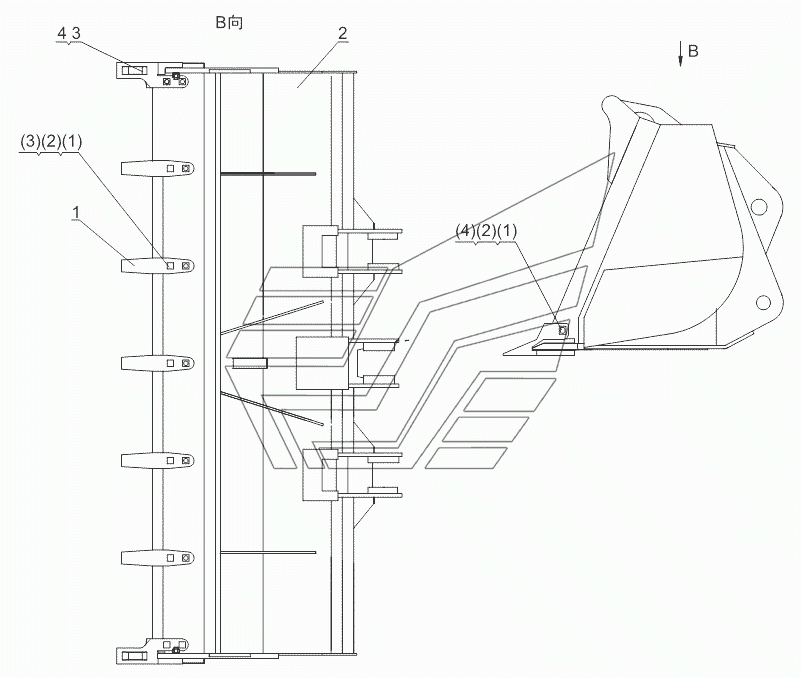

BUCKET ASSEMBLY SL-50W. Каталог 2013г.

WORK DEVICE ASSEMBLY SL-50W FRONT FRAME ASSEMBLY SL-50W

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
(3)
(2)
(1)
4
3
3
2
2

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Mid-bucket teeth

Заводской номер: ZL50G2-11100-1A Количество на модель: 5
ZL50G2-11100-1A
5

Номер детали на чертеже:

Bolt

Заводской номер: GB8 Количество на модель: 14
GB8
14

Номер детали на чертеже:

Nut

Заводской номер: GB6172 Количество на модель: 16
GB6172
16

Номер детали на чертеже:

Washer

Заводской номер: GB93 Количество на модель: 16
GB93
16

Номер детали на чертеже:

Adjusting gasket

Заводской номер: ZL50G2-11100-3 Количество на модель: 1
ZL50G2-11100-3
1

Номер детали на чертеже:

Corner bucket teeth

Заводской номер: ZL50G2-11100-2A-L Количество на модель: 1
ZL50G2-11100-2A-L
1

Номер детали на чертеже:

Corner bucket teeth

Заводской номер: ZL50G2-11100-2A-R Количество на модель: 1
ZL50G2-11100-2A-R
1

Номер детали на чертеже:

Bucket

Заводской номер: ZL50G2-C11100 Количество на модель: 1
ZL50G2-C11100
1

Номер детали на чертеже:

Bucket

Заводской номер: ZL50G2-B11100D Количество на модель: 1
ZL50G2-B11100D
1
