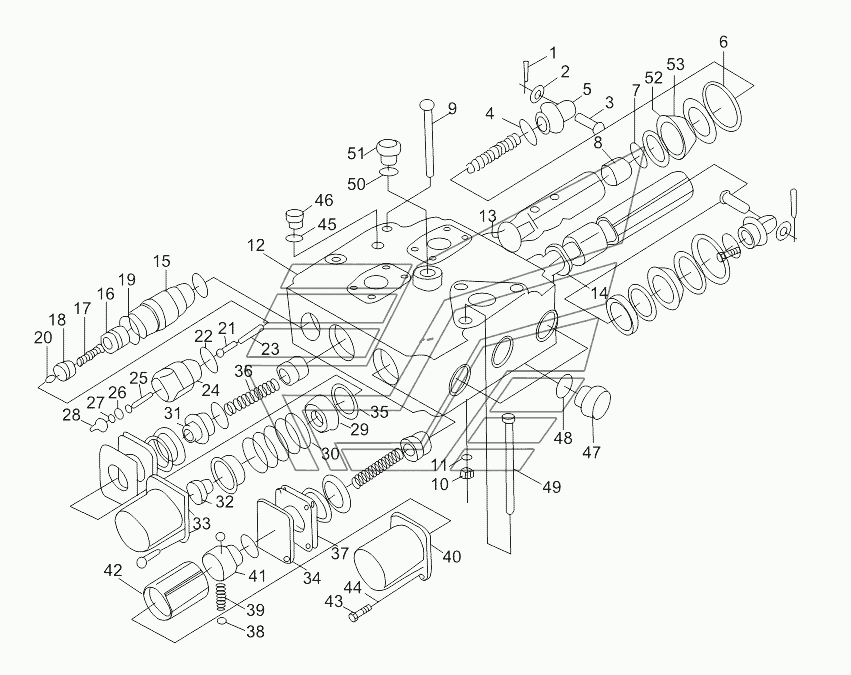

Distributor valve SL-30W. Каталог 2010г.

Hydraulic tank assembly SL-30W Travelling crane brake system SL-30W

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Чека разводная

Заводской номер: GB91-86 Количество на модель: 2
GB91-86
2
2

Номер детали на чертеже:

2

Washer

Заводской номер: GB97.1-86 Количество на модель: 2
GB97.1-86
2
3

Номер детали на чертеже:

3

Pin

Заводской номер: FPF32-1 Количество на модель: 2
FPF32-1
2
4

Номер детали на чертеже:

4

O-ring

Заводской номер: GB1235-76 Количество на модель: 4
GB1235-76
4
5

Номер детали на чертеже:

5

Spring seat

Заводской номер: FPF32-2 Количество на модель: 2
FPF32-2
2
6

Номер детали на чертеже:

6

Washer

Заводской номер: GB893.1-86 Количество на модель: 2
GB893.1-86
2
7

Номер детали на чертеже:

7

O-ring

Заводской номер: GB3452.1-82 Количество на модель: 4
GB3452.1-82
4
8

Номер детали на чертеже:

8

Check valve

Заводской номер: FPF32-4 Количество на модель: 3
FPF32-4
3
9

Номер детали на чертеже:

9

Bolt

Заводской номер: GB5782-86 Количество на модель: 2
GB5782-86
2
10

Номер детали на чертеже:

10

nut

Заводской номер: GB6170-86 Количество на модель: 4
GB6170-86
4
11

Номер детали на чертеже:

11

Washer

Заводской номер: GB93-87 Количество на модель: 4
GB93-87
4
12

Номер детали на чертеже:

12

Valve body

Заводской номер: FPF32-5 Количество на модель: 1
FPF32-5
1
13

Номер детали на чертеже:

13

Tilt spool

Заводской номер: FPF32-6 Количество на модель: 1
FPF32-6
1
14

Номер детали на чертеже:

14

Lift spool

Заводской номер: FPF32-7 Количество на модель: 1
FPF32-7
1
15

Номер детали на чертеже:

15

Sleeve

Заводской номер: FPF32.1-11 Количество на модель: 1
FPF32.1-11
1
16

Номер детали на чертеже:

16

Main spool

Заводской номер: FPF32.1-10 Количество на модель: 1
FPF32.1-10
1
17

Номер детали на чертеже:

17

Main spool spring

Заводской номер: FPF32.1-9 Количество на модель: 1
FPF32.1-9
1
18

Номер детали на чертеже:

18

Valve seat

Заводской номер: FPF32.1-8 Количество на модель: 1
FPF32.1-8
1
20

Номер детали на чертеже:

20

Relief poppet

Заводской номер: FPF32.1-7 Количество на модель: 1
FPF32.1-7
1
21

Номер детали на чертеже:

21

Spring seat

Заводской номер: FPF32.1-6 Количество на модель: 1
FPF32.1-6
1
23

Номер детали на чертеже:

23

Spring

Заводской номер: FPF32.1-5 Количество на модель: 1
FPF32.1-5
1
24

Номер детали на чертеже:

24

Relief poppet body

Заводской номер: FPF32.1-4 Количество на модель: 1
FPF32.1-4
1
25

Номер детали на чертеже:

25

Adjusting screw

Заводской номер: FPF32.1-3 Количество на модель: 1
FPF32.1-3
1
26

Номер детали на чертеже:

26

M10x1 Nut

Заводской номер: GB6173-86 Количество на модель: 1
GB6173-86
1
27

Номер детали на чертеже:

27

Gasket

Заводской номер: FPF32.1-2 Количество на модель: 2
FPF32.1-2
2
28

Номер детали на чертеже:

28

Lock nut

Заводской номер: FPF32.1-1 Количество на модель: 1
FPF32.1-1
1
29

Номер детали на чертеже:

29

Spring retainer

Заводской номер: FPF32-8 Количество на модель: 2
FPF32-8
2
30

Номер детали на чертеже:

30

Back spring

Заводской номер: FPF32-9 Количество на модель: 1
FPF32-9
1
31

Номер детали на чертеже:

31

Spring seat

Заводской номер: FPF32-10 Количество на модель: 1
FPF32-10
1
32

Номер детали на чертеже:

32

Seat

Заводской номер: FPF32-11 Количество на модель: 1
FPF32-11
1
33

Номер детали на чертеже:

33

Tilt ruturn sleeve

Заводской номер: FPF32-12 Количество на модель: 1
FPF32-12
1
34

Номер детали на чертеже:

34

Pad

Заводской номер: FPF32-15 Количество на модель: 2
FPF32-15
2
35

Номер детали на чертеже:

35

Washer

Заводской номер: FPF32-14 Количество на модель: 1
FPF32-14
1
36

Номер детали на чертеже:

36

Check valve spring

Заводской номер: FPF32-13 Количество на модель: 3
FPF32-13
3
37

Номер детали на чертеже:

37

Washer

Заводской номер: ZL30-06-DIAN Количество на модель: 4
ZL30-06-DIAN
4
38

Номер детали на чертеже:

38

Steel ball

Заводской номер: GB308-77 Количество на модель: 2
GB308-77
2
39

Номер детали на чертеже:

39

Spring

Заводской номер: FPF32-16 Количество на модель: 1
FPF32-16
1
40

Номер детали на чертеже:

40

Spring return sleeve

Заводской номер: FPF32-17 Количество на модель: 1
FPF32-17
1
41

Номер детали на чертеже:

41

Spring seat

Заводской номер: FPF32-18 Количество на модель: 1
FPF32-18
1
42

Номер детали на чертеже:

42

Sleeve

Заводской номер: FPF32-19 Количество на модель: 1
FPF32-19
1
46

Номер детали на чертеже:

46

Plug screw

Заводской номер: FPF32-20 Количество на модель: 1
FPF32-20
1
47

Номер детали на чертеже:

47

Plug screw

Заводской номер: FPF32-21 Количество на модель: 3
FPF32-21
3
49

Номер детали на чертеже:

49

Bolt

Заводской номер: FPF32-23 Количество на модель: 2
FPF32-23
2
51

Номер детали на чертеже:

51

Plug screw

Заводской номер: FPF32-22 Количество на модель: 1
FPF32-22
1
52

Номер детали на чертеже:

52

Sleeve

Заводской номер: FPF32-3 Количество на модель: 2
FPF32-3
2
53

Номер детали на чертеже:

53

Dust ring

Заводской номер: Q/ZB336-77 Количество на модель: 2
Q/ZB336-77
2
