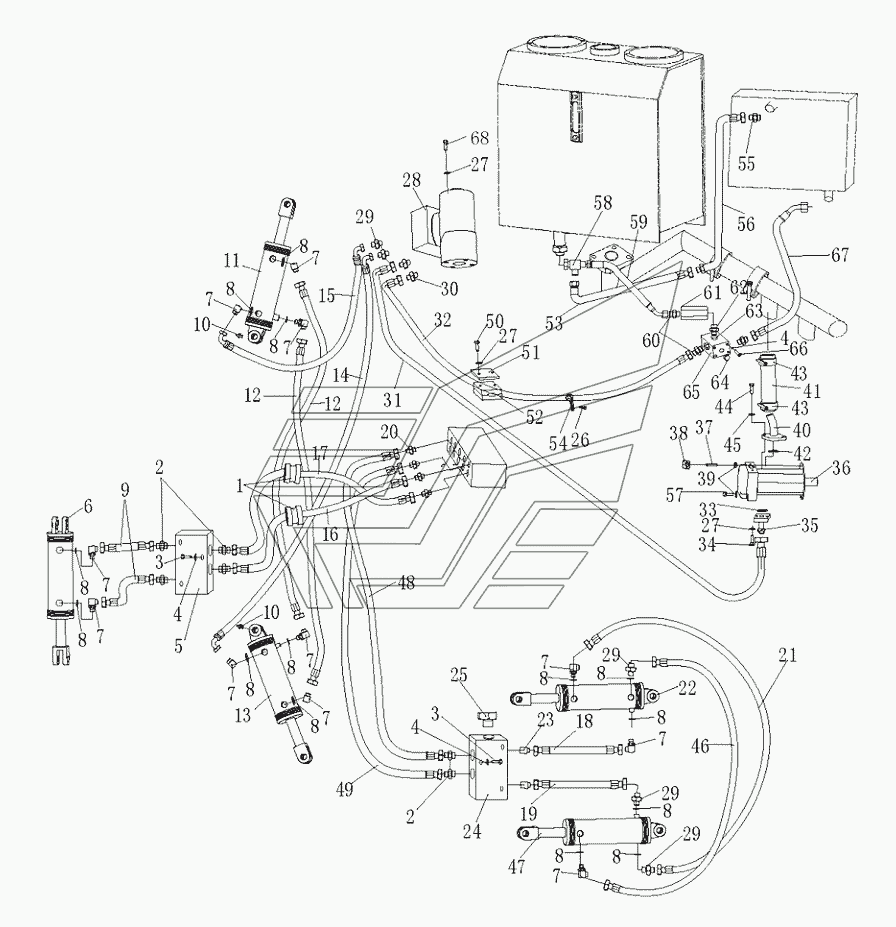

Steering and tilting line (with bypass valve) Shantui SG18-3. Каталог 2014г.

Steering and tilting lines (without bypass valve) Shantui SG18-3 TILT OIL CYLINDER ASSY Shantui SG18-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Ring tube

Заводской номер: 222-76-00001 Количество на модель: 2
222-76-00001
2
2

Номер детали на чертеже:

2

Nipple

Заводской номер: 03206-02640 Количество на модель: 6
03206-02640
6
3

Номер детали на чертеже:

3

Болт

Заводской номер: 01010-50845 Количество на модель: 6
01010-50845
6
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 01643-30823 Количество на модель: 6
01643-30823
6
5

Номер детали на чертеже:

5

Hydraulic lock

Заводской номер: 222-63-16000 Количество на модель: 1
222-63-16000
1
6

Номер детали на чертеже:

6

Tilt oil cylinder assy

Заводской номер: 222-76-02000 Количество на модель: 1
222-76-02000
1
7

Номер детали на чертеже:

7

Elbow

Заводской номер: 222-62-12000 Количество на модель: 11
222-62-12000
11
8

Номер детали на чертеже:

8

O-ring

Заводской номер: 07002-12034 Количество на модель: 14
07002-12034
14
9

Номер детали на чертеже:

9

Hose

Заводской номер: 222-76-03000 Количество на модель: 2
222-76-03000
2
10

Номер детали на чертеже:

10

Масленка

Заводской номер: 07020-01021 Количество на модель: 2
07020-01021
2
11

Номер детали на чертеже:

11

Steering oil cylinder assy

Заводской номер: 222-76-28000 Количество на модель: 1
222-76-28000
1
12

Номер детали на чертеже:

12

Hose

Заводской номер: 222-76-32000 Количество на модель: 2
222-76-32000
2
13

Номер детали на чертеже:

13

Steering oil cylinder assy

Заводской номер: 222-76-29000 Количество на модель: 1
222-76-29000
1
14

Номер детали на чертеже:

14

Hose

Заводской номер: 222-76-06000 Количество на модель: 1
222-76-06000
1
15

Номер детали на чертеже:

15

Hose

Заводской номер: 222-76-07000 Количество на модель: 1
222-76-07000
1
16

Номер детали на чертеже:

16

Hose

Заводской номер: 222-76-08000 Количество на модель: 1
222-76-08000
1
17

Номер детали на чертеже:

17

Hose

Заводской номер: 222-76-09000 Количество на модель: 1
222-76-09000
1
18

Номер детали на чертеже:

18

Hose

Заводской номер: 222-76-10000 Количество на модель: 1
222-76-10000
1
19

Номер детали на чертеже:

19

Hose

Заводской номер: 222-76-11000 Количество на модель: 1
222-76-11000
1
20

Номер детали на чертеже:

20

Nipple

Заводской номер: 222-62-02000 Количество на модель: 4
222-62-02000
4
21

Номер детали на чертеже:

21

Hose

Заводской номер: 222-76-12000 Количество на модель: 1
222-76-12000
1
22

Номер детали на чертеже:

22

Turning oil cylinder

Заводской номер: 222-76-13000 Количество на модель: 1
222-76-13000
1
23

Номер детали на чертеже:

23

Elbow

Заводской номер: 222-76-14000 Количество на модель: 2
222-76-14000
2
24

Номер детали на чертеже:

24

Valve block

Заводской номер: 222-76-00008 Количество на модель: 1
222-76-00008
1
25

Номер детали на чертеже:

25

Plug

Заводской номер: 03212-00180 Количество на модель: 1
03212-00180
1
26

Номер детали на чертеже:

26

Болт

Заводской номер: 01010-51020 Количество на модель: 1
01010-51020
1
27

Номер детали на чертеже:

27

Шайба

Заводской номер: 01643-31032 Количество на модель: 10
01643-31032
10
28

Номер детали на чертеже:

28

Redirector assy

Заводской номер: 222-76-15000 Количество на модель: 1
222-76-15000
1
29

Номер детали на чертеже:

29

Nipple

Заводской номер: 222-62-00001 Количество на модель: 6
222-62-00001
6
30

Номер детали на чертеже:

30

Nipple

Заводской номер: 222-76-00003 Количество на модель: 1
222-76-00003
1
31

Номер детали на чертеже:

31

Hose

Заводской номер: 222-76-17000 Количество на модель: 1
222-76-17000
1
32

Номер детали на чертеже:

32

Hose

Заводской номер: 222-76-68000 Количество на модель: 1
222-76-68000
1
33

Номер детали на чертеже:

33

O-ring

Заводской номер: 07000-13026 Количество на модель: 1
07000-13026
1
34

Номер детали на чертеже:

34

Болт

Заводской номер: 01010-51030 Количество на модель: 4
01010-51030
4
35

Номер детали на чертеже:

35

Oil tube

Заводской номер: 222-76-18000 Количество на модель: 1
222-76-18000
1
36

Номер детали на чертеже:

36

Pump

Заводской номер: 222-76-19000 Количество на модель: 1
222-76-19000
1
37

Номер детали на чертеже:

37

Stud

Заводской номер: 01124-51435 Количество на модель: 2
01124-51435
2
38

Номер детали на чертеже:

38

Nut

Заводской номер: 01580-11411 Количество на модель: 2
01580-11411
2
39

Номер детали на чертеже:

39

Уплотнительная шайба

Заводской номер: 01643-31445 Количество на модель: 4
01643-31445
4
40

Номер детали на чертеже:

40

Oil tube

Заводской номер: 222-76-20000 Количество на модель: 1
222-76-20000
1
41

Номер детали на чертеже:

41

Hose

Заводской номер: 07260-04111 Количество на модель: 1
07260-04111
1
42

Номер детали на чертеже:

42

Кольцо

Заводской номер: 07000-13042 Количество на модель: 1
07000-13042
1
43

Номер детали на чертеже:

43

Зажим

Заводской номер: 07281-00609 Количество на модель: 2
07281-00609
2
44

Номер детали на чертеже:

44

Болт

Заводской номер: 01010-51230 Количество на модель: 4
01010-51230
4
45

Номер детали на чертеже:

45

Шайба

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
46

Номер детали на чертеже:

46

Hose

Заводской номер: 222-76-21000 Количество на модель: 1
222-76-21000
1
47

Номер детали на чертеже:

47

Turning oil cylinder

Заводской номер: 222-76-22000 Количество на модель: 1
222-76-22000
1
48

Номер детали на чертеже:

48

Hose

Заводской номер: 222-76-23000 Количество на модель: 1
222-76-23000
1
49

Номер детали на чертеже:

49

Hose

Заводской номер: 222-76-01000 Количество на модель: 1
222-76-01000
1
50

Номер детали на чертеже:

50

Болт

Заводской номер: 01010-51075 Количество на модель: 2
01010-51075
2
51

Номер детали на чертеже:

51

Plate

Заводской номер: 222-76-00004 Количество на модель: 1
222-76-00004
1
52

Номер детали на чертеже:

52

Plate

Заводской номер: 222-76-00014 Количество на модель: 2
222-76-00014
2
53

Номер детали на чертеже:

53

Hose

Заводской номер: 222-76-71000 Количество на модель: 1
222-76-71000
1
54

Номер детали на чертеже:

54

Clip

Заводской номер: 08036-13014 Количество на модель: 1
08036-13014
1
55

Номер детали на чертеже:

55

Nipple

Заводской номер: 222-76-00006 Количество на модель: 1
222-76-00006
1
56

Номер детали на чертеже:

56

Tube

Заводской номер: 222-76-70000 Количество на модель: 1
222-76-70000
1
57

Номер детали на чертеже:

57

Болт

Заводской номер: 01010-51435 Количество на модель: 2
01010-51435
2
58

Номер детали на чертеже:

58

Tee joint

Заводской номер: 222-61-11000 Количество на модель: 1
222-61-11000
1
59

Номер детали на чертеже:

59

Hose

Заводской номер: 222-76-63000 Количество на модель: 1
222-76-63000
1
60

Номер детали на чертеже:

60

Nipple

Заводской номер: 222-76-64000 Количество на модель: 3
222-76-64000
3
61

Номер детали на чертеже:

61

Check valve

Заводской номер: 222-76-65000 Количество на модель: 1
222-76-65000
1
62

Номер детали на чертеже:

62

Nipple

Заводской номер: 222-76-00015 Количество на модель: 1
222-76-00015
1
63

Номер детали на чертеже:

63

Gasket

Заводской номер: 07303-02735 Количество на модель: 2
07303-02735
2
64

Номер детали на чертеже:

64

Заглушка

Заводской номер: 07042-20108 Количество на модель: 1
07042-20108
1
65

Номер детали на чертеже:

65

Block

Заводской номер: 222-76-00013 Количество на модель: 1
222-76-00013
1
66

Номер детали на чертеже:

66

Bolt

Заводской номер: 01010-50865 Количество на модель: 4
01010-50865
4
67

Номер детали на чертеже:

67

Hose

Заводской номер: 222-76-66000 Количество на модель: 1
222-76-66000
1
68

Номер детали на чертеже:

68

Болт

Заводской номер: 01010-51025 Количество на модель: 4
01010-51025
4
