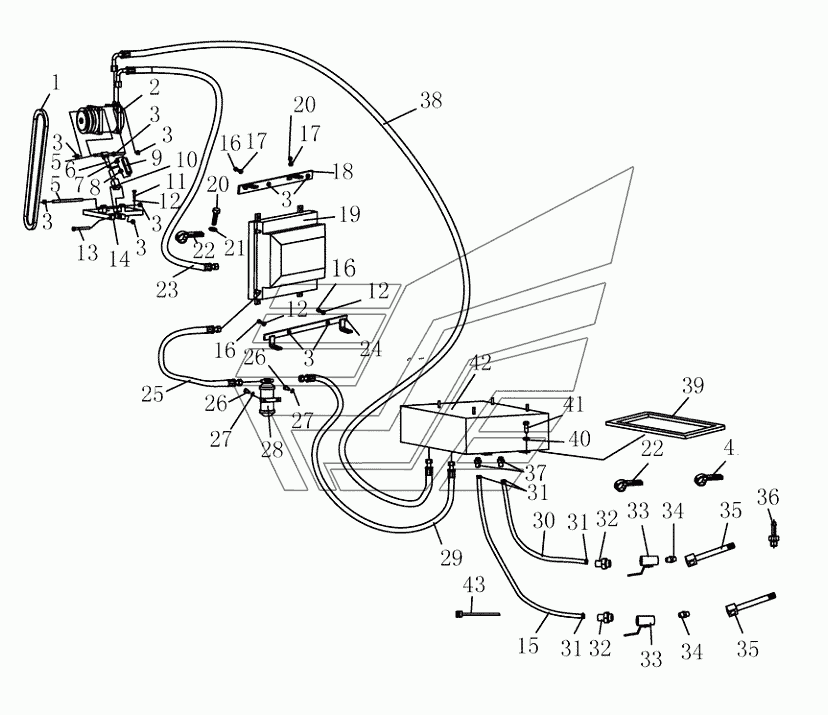

AIR CONDITIONER ASSY Shantui SG18-3. Каталог 2014г.

AIR CONDITIONER ASSY Shantui SG18-3 LABEL PLATE ASSY Shantui SG18-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Belt

Заводской номер: 222-58-00001 Количество на модель: 1
222-58-00001
1
2

Номер детали на чертеже:

2

Compressor

Заводской номер: 263-58-01000 Количество на модель: 1
263-58-01000
1
3

Номер детали на чертеже:

3

Гайка

Заводской номер: 01580-11008 Количество на модель: 13
01580-11008
13
4

Номер детали на чертеже:

4

Clip

Заводской номер: 08035-13008 Количество на модель: 1
08035-13008
1
5

Номер детали на чертеже:

5

Cable

Заводской номер: 263-58-00002 Количество на модель: 2
263-58-00002
2
6

Номер детали на чертеже:

6

Hose

Заводской номер: 263-58-06000 Количество на модель: 1
263-58-06000
1
7

Номер детали на чертеже:

7

Nut

Заводской номер: 263-58-00007 Количество на модель: 1
263-58-00007
1
8

Номер детали на чертеже:

8

Nut

Заводской номер: 263-58-00008 Количество на модель: 1
263-58-00008
1
9

Номер детали на чертеже:

9

Hose

Заводской номер: 263-58-00003 Количество на модель: 1
263-58-00003
1
10

Номер детали на чертеже:

10

Shank

Заводской номер: 263-58-00004 Количество на модель: 1
263-58-00004
1
11

Номер детали на чертеже:

11

Болт

Заводской номер: 01010-50830 Количество на модель: 4
01010-50830
4
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 01643-30823 Количество на модель: 4
01643-30823
4
13

Номер детали на чертеже:

13

Болт

Заводской номер: 01010-51085 Количество на модель: 1
01010-51085
1
14

Номер детали на чертеже:

14

Bracket

Заводской номер: 263-58-05000 Количество на модель: 1
263-58-05000
1
15

Номер детали на чертеже:

15

Hot water pipe

Заводской номер: 224-58-00002 Количество на модель: 1
224-58-00002
1
16

Номер детали на чертеже:

16

Болт

Заводской номер: 01010-51025 Количество на модель: 4
01010-51025
4
17

Номер детали на чертеже:

17

Шайба

Заводской номер: 01643-31032 Количество на модель: 8
01643-31032
8
18

Номер детали на чертеже:

18

Upper bracket

Заводской номер: 222-58-11000 Количество на модель: 1
222-58-11000
1
19

Номер детали на чертеже:

19

Condenser assy

Заводской номер: 222-58-06000 Количество на модель: 1
222-58-06000
1
20

Номер детали на чертеже:

20

Болт

Заводской номер: 01010-51020 Количество на модель: 12
01010-51020
12
21

Номер детали на чертеже:

21

Шайба

Заводской номер: 01640-21016 Количество на модель: 8
01640-21016
8
22

Номер детали на чертеже:

22

Clip

Заводской номер: 08035-12510 Количество на модель: 9
08035-12510
9
23

Номер детали на чертеже:

23

Hose

Заводской номер: 222-58-04000 Количество на модель: 1
222-58-04000
1
24

Номер детали на чертеже:

24

Nether bracket

Заводской номер: 222-58-10000 Количество на модель: 1
222-58-10000
1
25

Номер детали на чертеже:

25

Hose

Заводской номер: 222-58-05000 Количество на модель: 1
222-58-05000
1
26

Номер детали на чертеже:

26

Bolt

Заводской номер: 01010-50610 Количество на модель: 2
01010-50610
2
27

Номер детали на чертеже:

27

Washer

Заводской номер: 01640-20610 Количество на модель: 2
01640-20610
2
28

Номер детали на чертеже:

28

Tin

Заводской номер: 263-58-09000 Количество на модель: 1
263-58-09000
1
29

Номер детали на чертеже:

29

Hose

Заводской номер: 222-58-01000 Количество на модель: 1
222-58-01000
1
30

Номер детали на чертеже:

30

Hose

Заводской номер: 222-58-00003 Количество на модель: 2
222-58-00003
2
31

Номер детали на чертеже:

31

Зажим

Заводской номер: 07281-00259 Количество на модель: 4
07281-00259
4
32

Номер детали на чертеже:

32

Nipple

Заводской номер: 222-58-00002 Количество на модель: 2
222-58-00002
2
33

Номер детали на чертеже:

33

Клапан

Заводской номер: 07700-40460 Количество на модель: 2
07700-40460
2
34

Номер детали на чертеже:

34

Nipple

Заводской номер: 07325-10400 Количество на модель: 2
07325-10400
2
35

Номер детали на чертеже:

35

Nipple

Заводской номер: 222-58-15000 Количество на модель: 2
222-58-15000
2
36

Номер детали на чертеже:

36

Nipple

Заводской номер: 263-58-14000 Количество на модель: 1
263-58-14000
1
37

Номер детали на чертеже:

37

Nipple

Заводской номер: 222-58-03000 Количество на модель: 2
222-58-03000
2
38

Номер детали на чертеже:

38

Hose

Заводской номер: 222-58-02000 Количество на модель: 1
222-58-02000
1
39

Номер детали на чертеже:

39

Sponge

Заводской номер: 222-58-00004 Количество на модель: 1
222-58-00004
1
40

Номер детали на чертеже:

40

Шайба

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
41

Номер детали на чертеже:

41

Болт

Заводской номер: 01010-51220 Количество на модель: 4
01010-51220
4
42

Номер детали на чертеже:

42

Evaporator assy

Заводской номер: 25A-58-08000 Количество на модель: 1
25A-58-08000
1
43

Номер детали на чертеже:

43

Clamp

Заводской номер: 08034-20834 Количество на модель: 3
08034-20834
3
